CombiFlexBloc

7.5

7.5.1

7.5.2

CFB/NL (1808) 2.4

Vervanging van waaier en slijtring

De speling tussen de waaier en de huisdichtingsring is bij aflevering 0,3 mm op de

diameter. Indien de speling door slijtage 0,5 - 0,7 mm is geworden, moeten waaier en

huisdichtingsring worden vervangen.

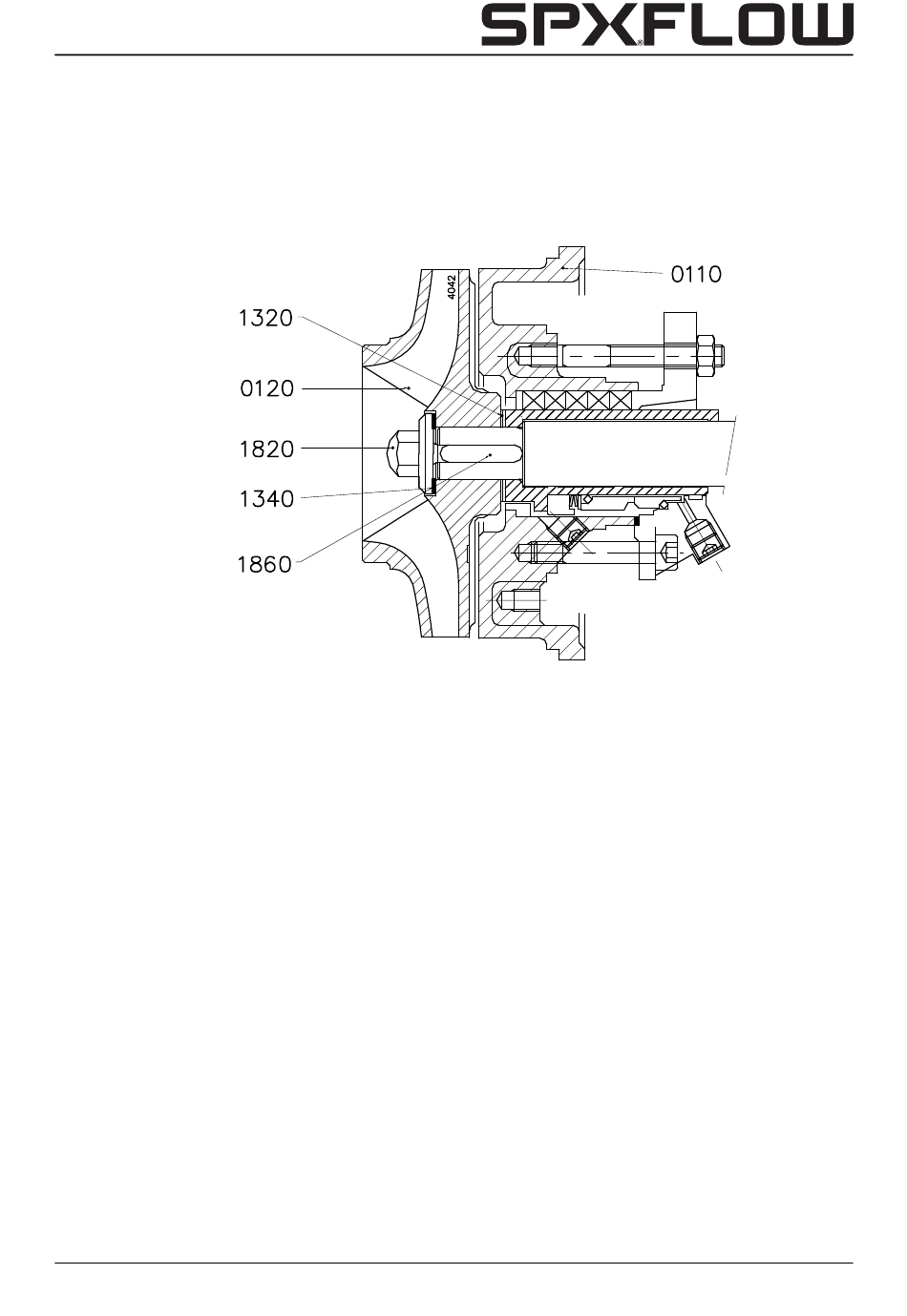

Figuur 4:

Demontage van de waaier.

De gebruikte positienummers hebben betrekking op figuur 4.

1 Demonteer de Top Pull Out unit, zie paragraaf 7.4.1 "Demontage Top Pull Out unit".

2 Verwijder de dopmoer (1820) en de pakking (1340). Soms is het nodig om de moer

vooraf op te warmen om de Loctite- verbinding te verbreken.

3 Verwijder de waaier (0120) met een koppelingtrekker. Men kan de waaier ook

loswrikken met bijvoorbeeld 2 grote schroevendraaiers tussen waaier en

pakkingbusdeksel (0110).

4 Verwijder de pakking (1320).

5 Verwijder de waaierspie (1860).

1 Leg de waaierspie (1860) in de spiebaan van de pompas.

2 Monteer de pakking (1320).

3 Druk de waaier op de pompas.

4 Maak de schroefdraad op de pompas en de draad in de dopmoer vetvrij.

5 Plaats de pakking (1340)

6 Doe een druppel Loctite 243 op de schroefdraad en monteer de dopmoer. Voor het

aanhaalmoment van de dopmoer zie paragraaf 10.3.2 "Aanhaalmomenten voor

dopmoer".

7 Monteer de Top pull out unit, zie paragraaf 7.4.2 "Montage Top Pull Out unit"

Demontage en montage
