5 Montage
5.5.3
Collectoren monteren

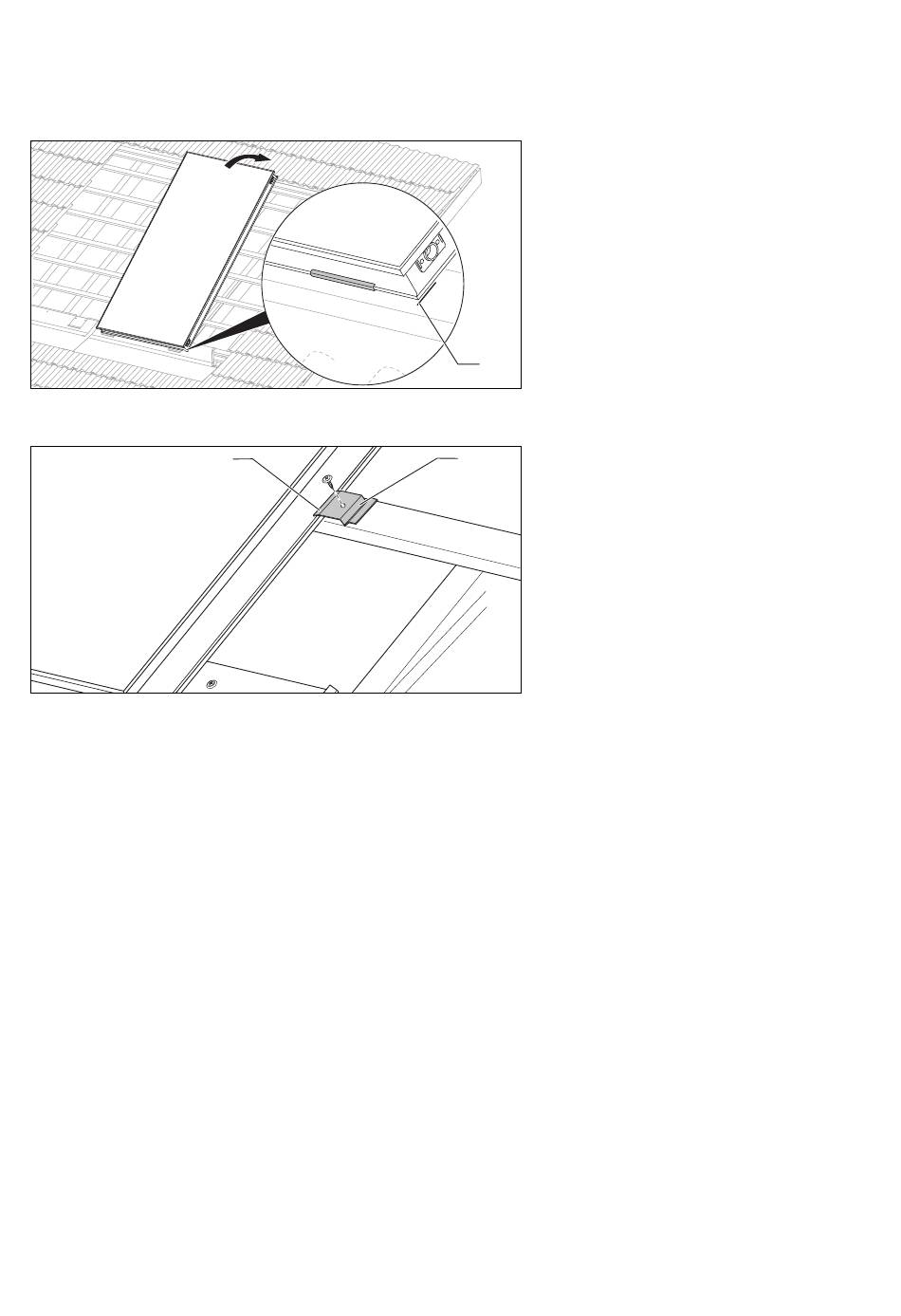

Afb. 5.11 Rechter collector inzetten
Afb. 5.12 Collector aanschroeven
20
2
> Monteer de collectoren altijd van rechts.
> Hang de rechter collector in de houders
aan het voorste deel.
> Richt de collector aan de zijkant op de
markering (1) op het voorste deel uit.
1
1
> Schroef de collector aan elke zijde met
telkens 2 van de bijgeleverde klemmen
(¬ tab. 5.1/5.3, pos. 31) en schroeven
nr. 2 (¬ tab. 5.2/5.4) met Torxbit aan de
daklatten vast.
De sponningzijde (1) van de klem moet
hierbij van de collector weg wijzen.
> Zorg ervoor dat de afgeschuinde zijde (2)
van de klem over de collectorrand grijpt.
> Monteer daarna de hydraulische
verbindingen en aansluitingen als volgt:
Montagehandleiding auroTHERM 0020100587_02
