7.3.3
Elektrische aansluiting op speciale systemen van de
wisselstroomvoeding
Informatie
Het laadstation kan principieel op TN-, TT- en IT-systemen van wissel-
stroomvoedingsnetten worden aangesloten. Let op de restricties door uw
voertuigfabrikant.
Aanbevolen wordt om het laadstation in netten met driehoekschakeling zon-
der voorgeschakelde transformator alleen eenfasig aan te sluiten. Een drie-
fasige aansluiting in netten met driehoekschakeling mag alleen met voorge-
schakelde transformator ("driehoek-ster-omzetter") plaatsvinden.

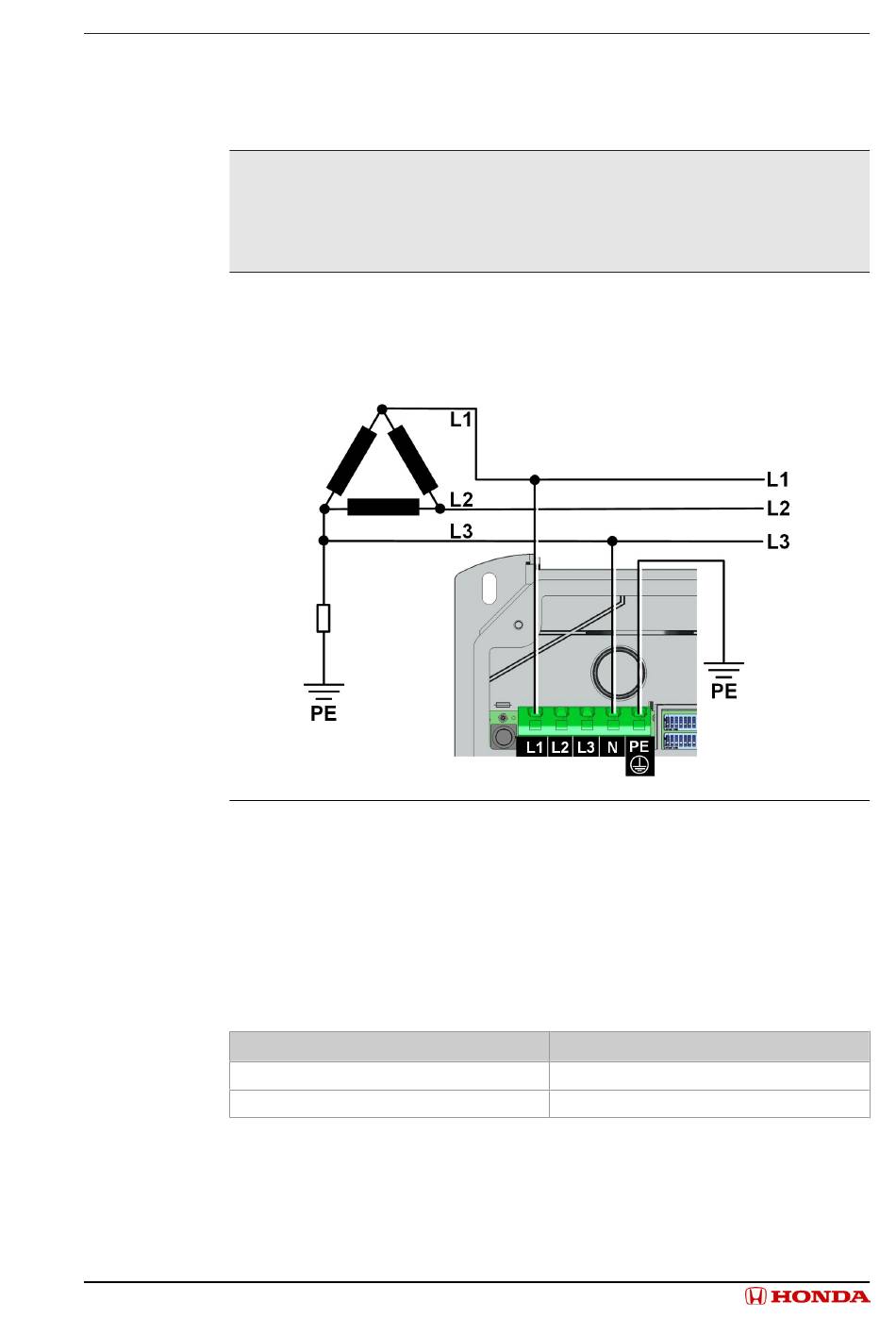

Afb. 7-15: Aansluiting op een drieleider-IT-systeem met 230 V
7.4
Vrijgave-ingang X1
De vrijgave-ingang X1 is bedoeld voor gebruik met een potentiaalvrij con-
tact. Met de vrijgave-ingang is het mogelijk om de werking van het laadstati-
on met externe componenten te regelen (bijv. externe sleutelschakelaar,
huisbesturing, fotovoltaïsche installatie, toonfrequent-ontvanger, ...). De
klem is als geveerde klem uitgevoerd.
Open
Gesloten
Het gebruik van de vrijgave-ingang moet met een DIP-switchinstelling
(DSW1.1 op ON) worden geactiveerd, zie
Installatiehandboek V1.00
Vrijgavecontact
Aansluitingen en bedrading
Toestand van het laadstation
Geblokkeerd
Bedrijfsklaar
8.1
DIP-switchinstellingen.
