Motor-Membraandoseerpomp MAGDOS LD
4.3.3 Besturingselementen

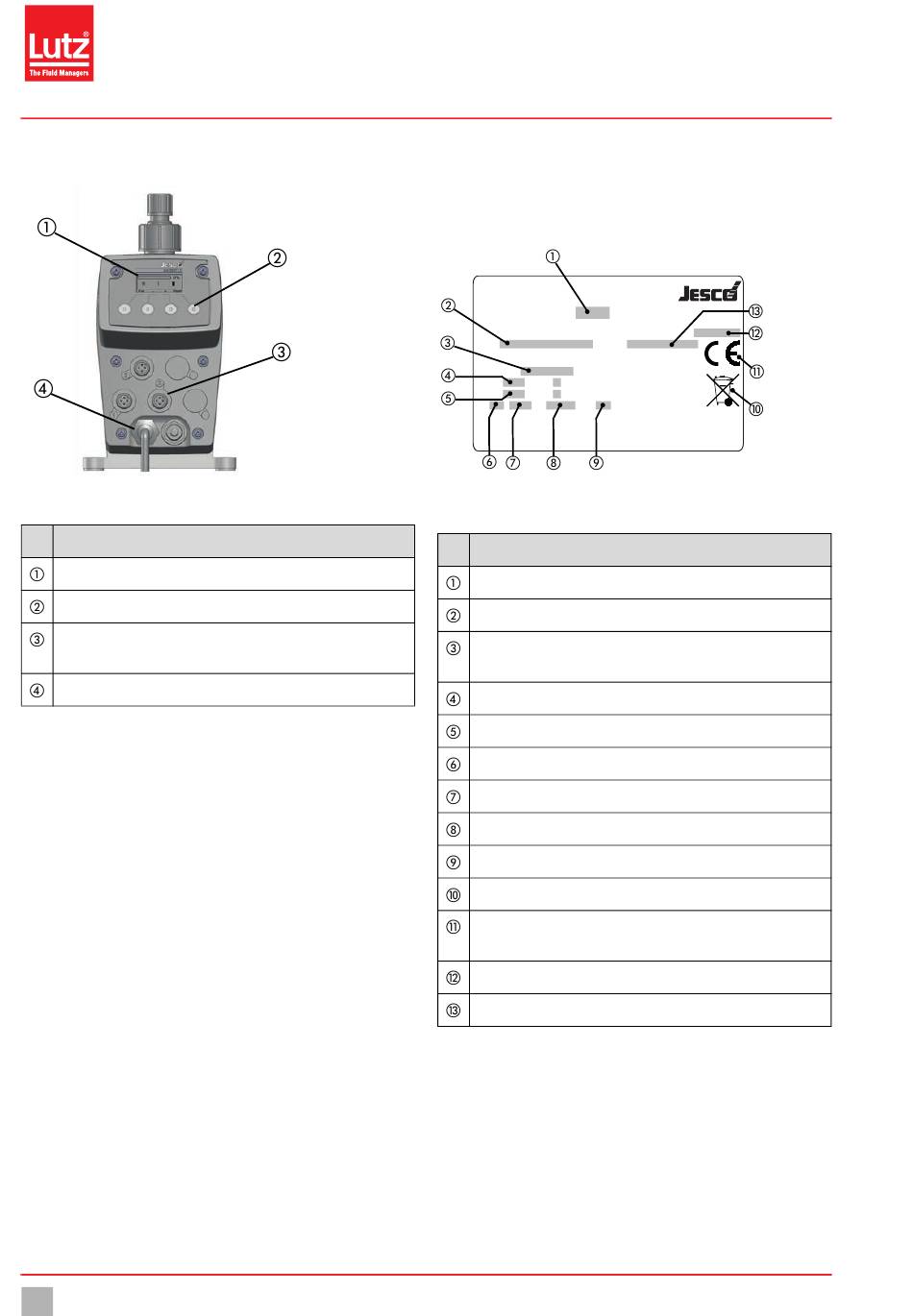

Afb. 4-3: Besturing doseerpomp MAGDOS LD
Nr.
Grafisch display
Multifunctionele toetsen van de besturingsunit voor bediening
Aansluitbussen voor externe bediening of aansluiting van toebe-
horen
Netkabel voor de voedingsspanning
Tabel 4-2: Betekenis van de componenten
4.4 Functiebeschrijving
Doseerpompen zijn verdringerpompen Deze worden ingezet wanneer
een nauwkeurig gedefinieerde hoeveelheid vloeistof benodigd is. Er
wordt een constant volume per slag of tijd verpompt.
De doseervloeistof wordt door een zich herhalende volgorde van zuig-
slag en aansluitende persslag verpompt resp. gedoseerd. Daardoor
ontstaat een pulserende vloeistofstroom.
Wanneer de doseerpomp zich in de fase van de zuigslag bevindt dan
wordt het membraan naar de achterste stand getrokken. Door de
daarbij ontstane onderdruk in de doseerkop sluit het persventiel terwijl
het zuigventiel wordt geopend waardoor de te doseren vloeistof uit de
zuigleiding in de doseerkop stroomt.
Wanneer de doseerpomp zich in de fase van de persslag bevindt dan
wordt het membraan naar de voorste eindstand gedrukt. Door de druk
in de doseerkop sluit het zuigventiel en de vloeistof stroomt door het
persventiel uit de doseerkop in de persleiding.
Productbeschrijving
12
Functiebeschrijving
Betekenis
4.5 Typeschild
Op het apparaat zijn aanwijzingen aangebracht die betrekking hebben
op de veiligheid of het functioneren van het product. Deze moeten gedu-
rende de levensduur van het product leesbaar gehouden worden.
Lutz-Jesco GmbH
30900 Wedemark
MAGDOS LD
*12345678012345*
P/N:
*102A12345678*
Material:
Max. XXX l/h at X bar
Max. XXX l/h at X bar
IP XX, XXX V, XXXX Hz, XX W
Afb. 4-4: Typeschild MAGDOS LD
Nr.
Product, Type, Nenngrootte
Artikelnummer
Materiaal uitvoering doseerkop / Materiaal uitvoering
afdichtingen
Maximale capaciteit bij gemiddelde druk
Maximale capaciteit bij maximale druk
Beschermingsklasse
Elektrische voeding
Frequentie
Vermogen
WEEE-Kenmerken
Teken van de conformiteit met van toepassing zijnde Europese
richtlijnen
Bouwmaand / Bouwjaar
Serienummer
Tabel 4-3: Typeschild
BA-10241-05-V02
Bedieningsvoorschrift
Germany
XX/XXXX
S/N: XXXXXXXXXX
Made in Germany
Betekenis
© Lutz-Jesco GmbH 2014
