Flowmeter Proline 400
5.5
Speciale aansluitinstructies
5.5.1
Aansluitvoorbeelden
Modbus RS485
1
A
B
16

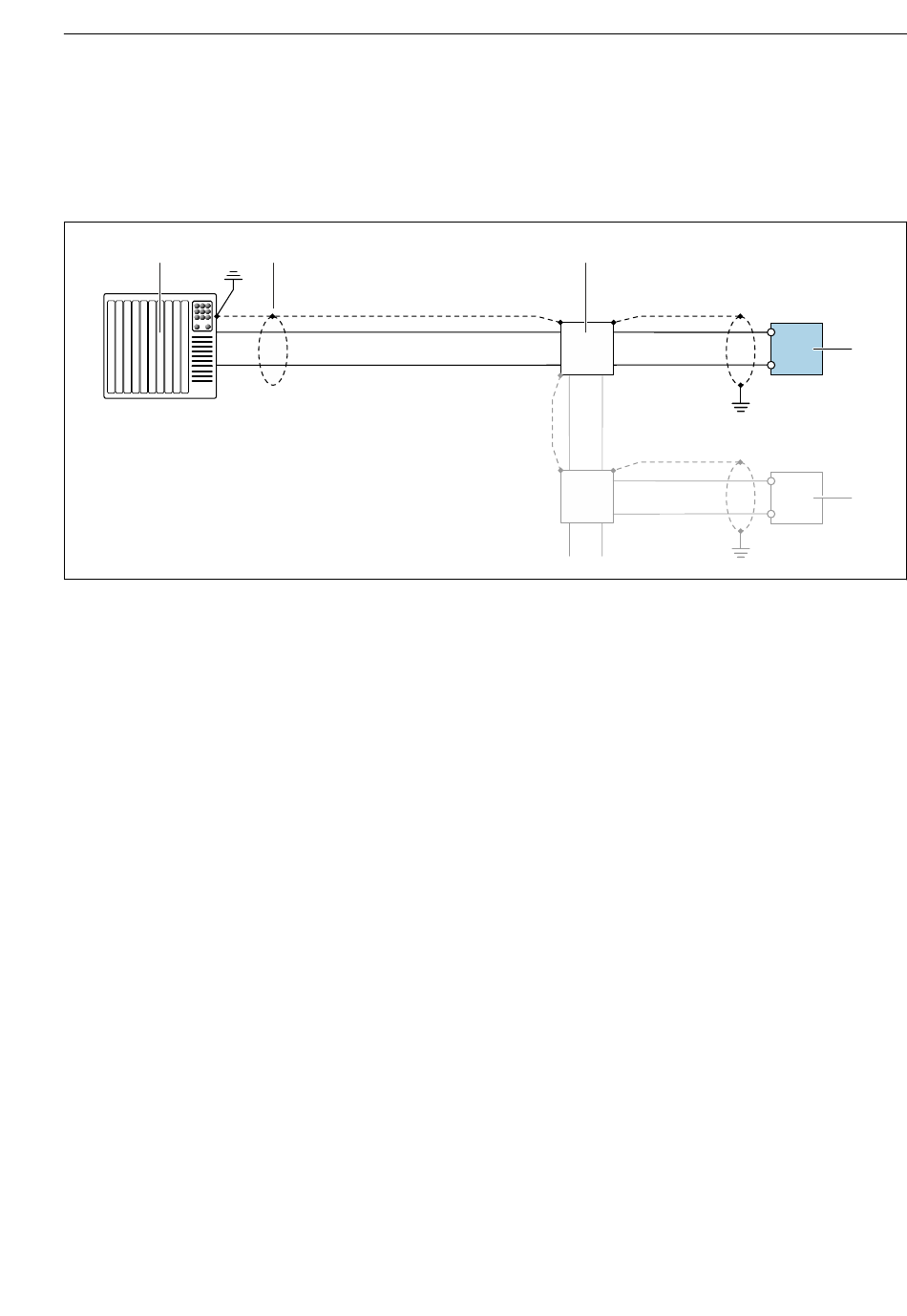

Aansluitvoorbeeld voor Modbus RS485, explosieveilige omgeving en zone 2/Div. 2
1
Besturingssysteem (bijv. PLC)
2
Kabelafscherming voorzien aan één uiteinde. De kabelafscherming moet aan beide uiteinden worden
geaard om aan de EMC-voorschriften te voldoen; houd de kabelspecificaties aan
3
Verdeeldoos
4
Transmitter
Endress+Hauser
2
Elektrische aansluiting
3
A
4
B
A
4
B
A0028765
