Installatie
5.2.4

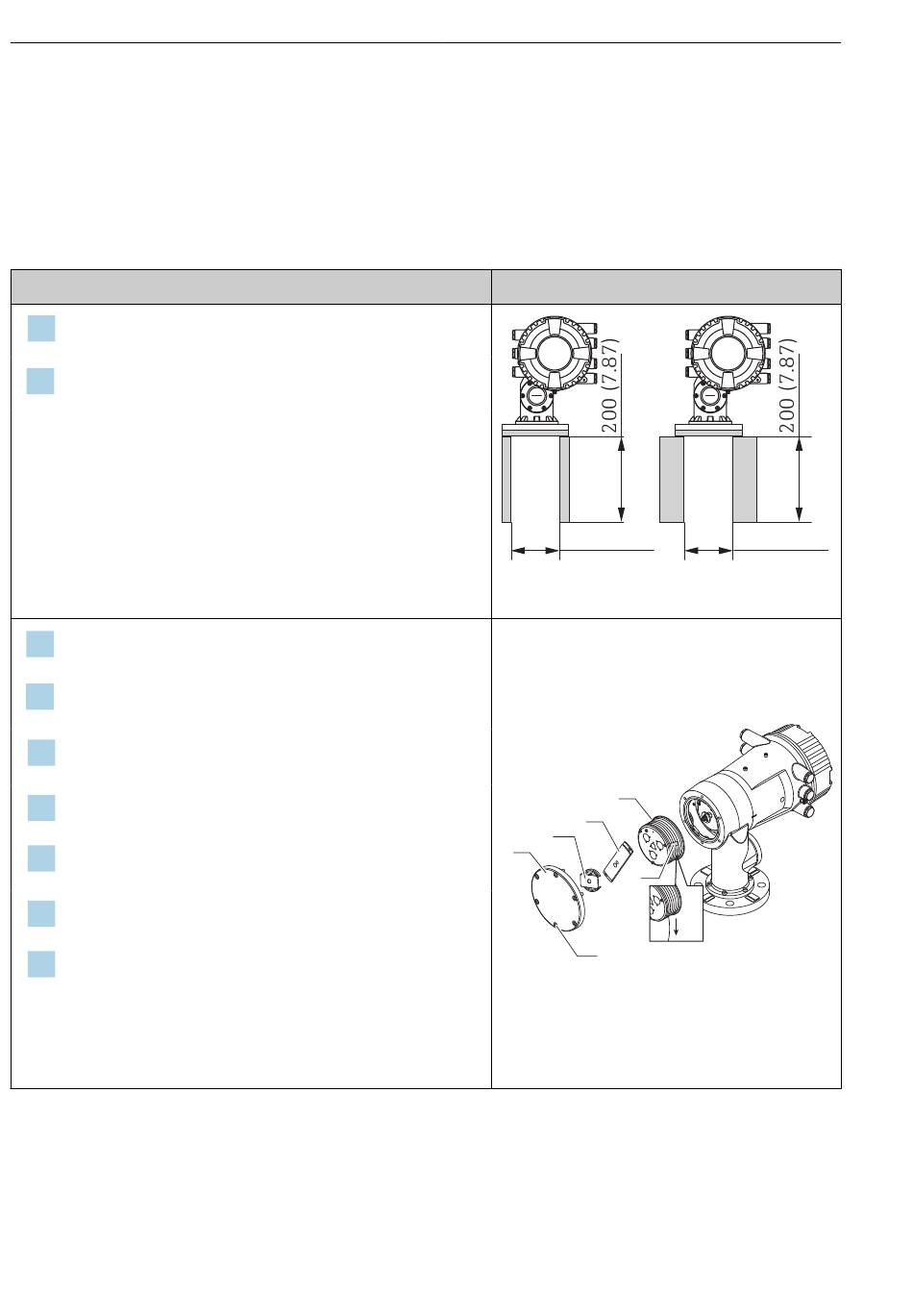

Methode voor installatie van afzonderlijk verzonden verdringer
Het is noodzakelijk, de meettrommel van NMS8x te verwijderen, de plakstrook van de
meettrommel te verwijderen, de meettrommel in de behuizing te monteren en de verdringer
op de meetdraad te installeren.
Gebruik blokken of een sokkel, om de NMS8x te zekeren en zorg voor een omgeving, waar de
NMS8x elektrische kan worden gevoed.
Procedures
Zeker de NMS8x op de blokken of de sokkel.
1.
Zorg dat er voldoende ruimte onder de NMS8x aanwezig is.
2.
Laat de NMS8x niet vallen.
Verwijder de schroeven en M6-bouten [6] (M10-bouten
3.
voor roestvaststalen behuizing).
Verwijder het deksel van de meettrommel [5], de aanslag
4.
van de meettrommel [4] en de beugel [2].
Verwijder de meettrommel [1] uit de
5.
meettrommelbehuizing.
Verwijder het plakband [3* van de meettrommel.
6.
Wikkel het meetdraad ongeveer 250 mm (9,84 in) af, zodat
7.
de draadring onder de flens is gepositioneerd.
Monteer de meettrommel op de NMS8x.
8.
Monteer de beugel.
9.
• Let er vooral op dat de meettrommel niet tegen de
behuizing slaat vanwege de sterke magnetische krachten.
• Behandel de meetdraad voorzichtig. Het kan knikken.
• Waarborg dat de draad correct in de groeven is gewikkeld.
18
Afbeeldingen
130 (5.12)
Afmetingen mm (in)
1
2
4
5
3
6
Proservo NMS80
130 (5.12)
A0030109
Endress+Hauser
