Kabola kan alle componenten leveren die het installeren vereenvoudigen, zoals o.a.:
− RVS-schoorsteenkappen;
− Flexibele RVS rookgas-afvoerbuizen;
− Enkel- en dubbelwandige RVS-afvoerpijpen;
− RVS-doorvoerflensen voor plafond en zijwand;
− Rookgasdempers;
− Drainstukken.
4.1.5 Elektrische aansluiting
Waarschuwing:
het systeem staat wanneer u met het aansluiten begint.
Gebruik alleen meer-aderige flexibele kabel.
ELEKTRISCHE AANSLUITING
De meegeleverde kamerthermostaat sluit u als volgt
aan:
− Aansluiting van de kamerthermostaat
Volg voor de aansluitingen de volgende aanwijzingen
(zie figuur 5):
1. Verwijder het deksel van de kroonsteen, die
zich onder het bedieningspaneel bevindt;
2. Verwijder het draadje tussen punt 1 en 2;
3. Sluit punt 1 van de kroonsteen aan op punt
L van de kamerthermostaat;
4. Sluit punt 2 van de kroonsteen aan op punt
L1 van de kamerthermostaat;
Let op:
De kerndraaddikte van bovengenoemde aansluitingen mag maximaal 0,75 mm²
bedragen. De bedrading moet geschikt zijn voor de gebruikte spanning.
− Aansluiting van de vorstbeveiligingsschakelaar
1. Sluit de tuimelschakelaar aan op de punten 3 en 4 van de kroonsteen; (Uitleg over de
werking van de vorstbeveiliging vindt u in hoofdstuk 5)
Aansluiting van de boiler thermostaat
-
Sluit de boilerthermostaat aan op de aansluitingen voor de boiler (zie elektrisch schema bijlage C)
- Elektrische aansluiting 24 VDC stuurstroom voeding voor 230 Volt uitvoering
Waarschuwing:
1. Sluit punt 5 van de kroonsteen aan op de + pool van de accu.
2. Sluit punt 6 van de kroonsteen aan op de – pool van de accu.
3. Plaats het deksel terug op de kroonsteen.
Wanneer er geen 24 Volt gelijkspanning aanwezig is kan er gebruik gemaakt worden van een adapter
230 x 24 Volt (bestelnr. 9-I051). Wanneer er een 12 Volt boordnet aanwezig is kan een DC-DC
converter, 12 V in 24 V out, worden toegepast (bestelnr. 15-P001).
De kabeldiameter voor de 24 Volt stuurstroom voeding moet 1 mm² zijn bij de 230 Volt uitvoering.
Let op:
De boiler- en de kamerthermostaat schakelen 24 Volt stuurstroom
Gebruikershandleiding B–boiler serie, 1-4-2005
Zorg dat er geen spanning op
Verwissel nooit de + pool met de - pool van de accu (zie figuur 8).

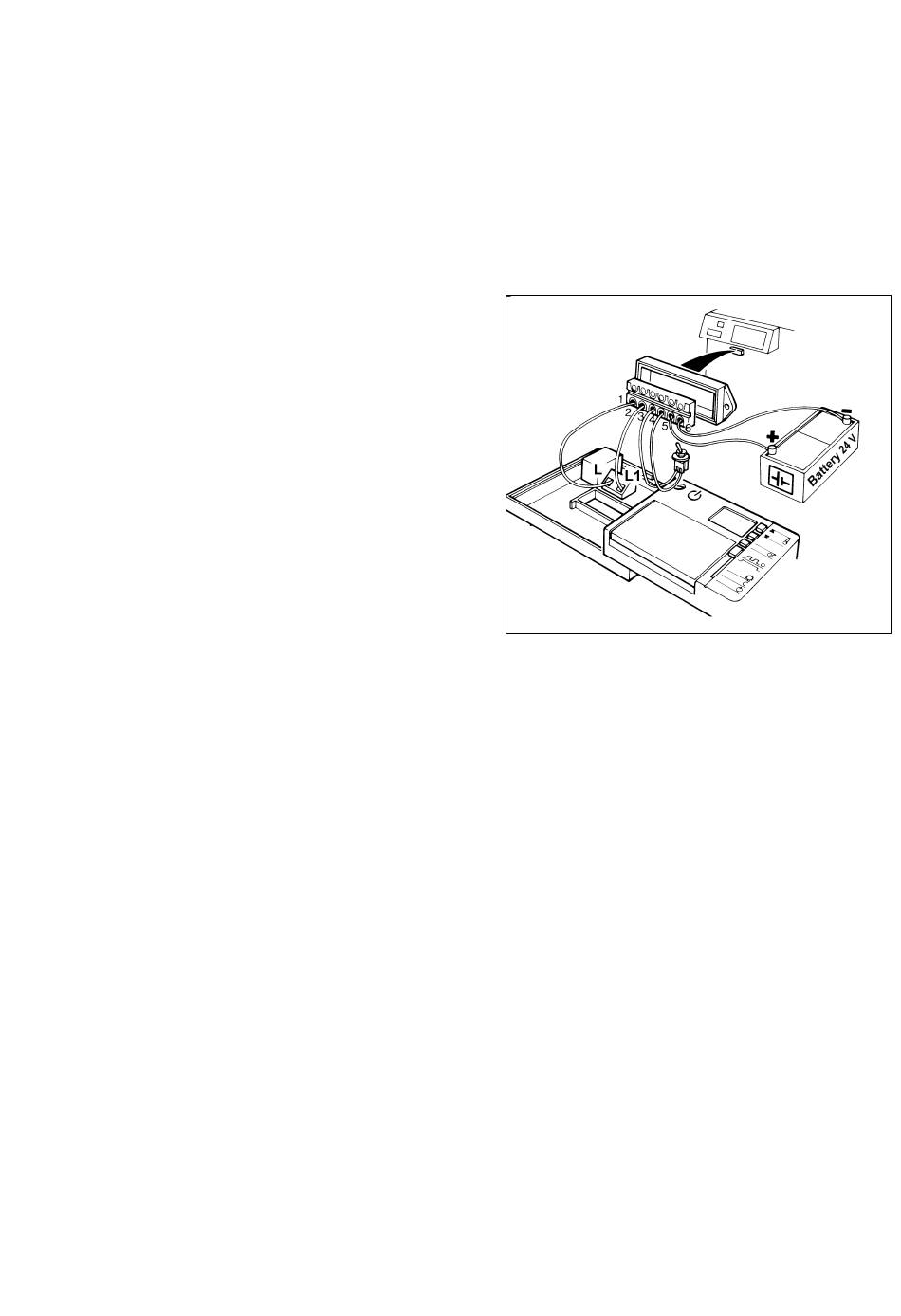

Figuur 5
9
