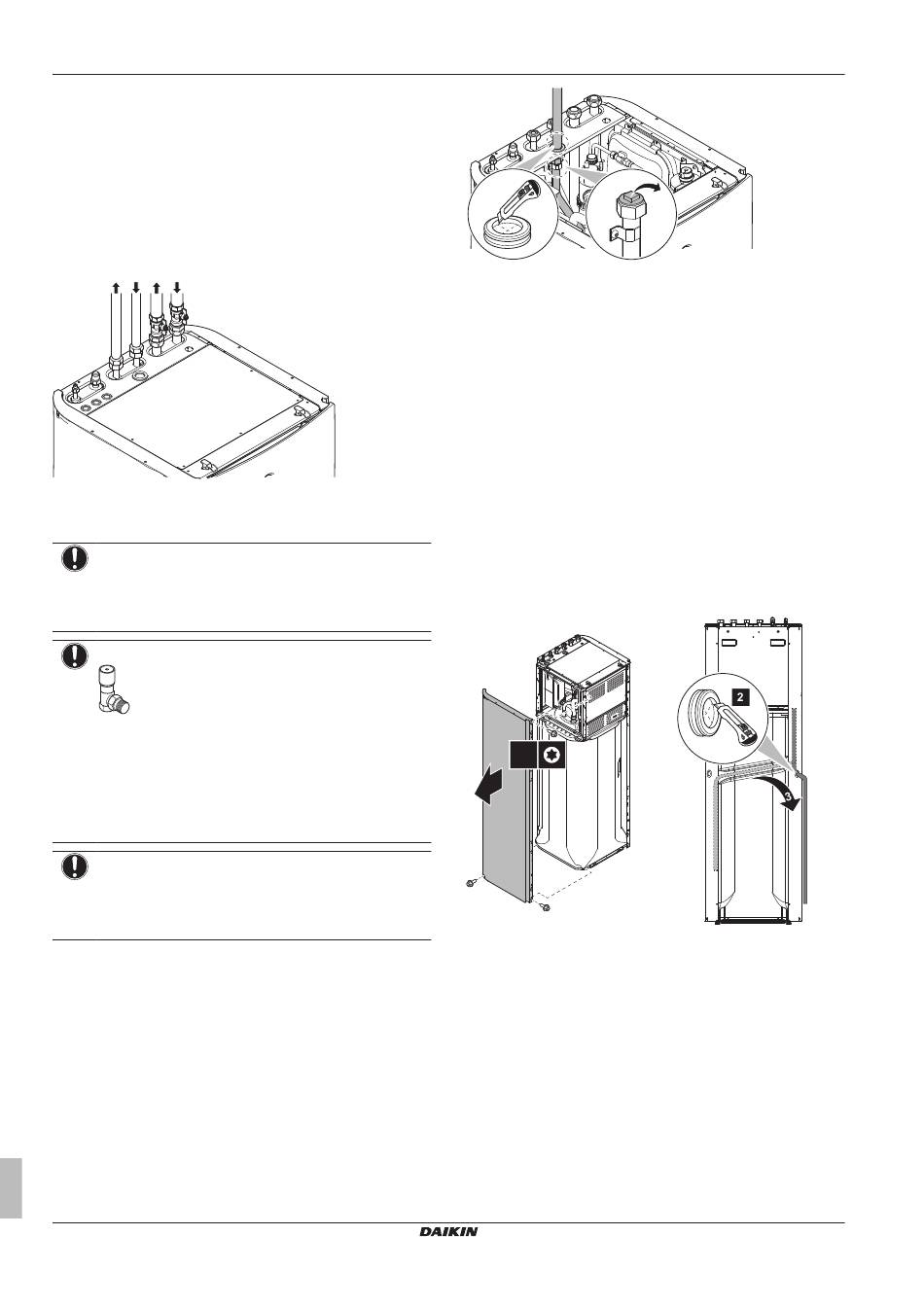

4 Installatie
Er zijn 2 afsluiters en 1 overdrukomloopklep voorzien voor service
en onderhoud. Monteer de afsluiters op de wateringang en -uitgang
voor ruimteverwarming. Om het minimumdebiet te verzekeren (en
overdruk te voorkomen), installeert u de overdrukomloopklep op de
wateruitgang voor ruimteverwarming.
1 Monteer
de
afsluiters
ruimteverwarming.
2 Schroef de moeren van de binnenunit op de afsluiter.
3 Sluit de ingang- en uitgangleidingen van het warm tapwater aan
op de binnenunit.
c d
a
b
a
Uitgang water ruimteverwarming/-koeling
b
Ingang water ruimteverwarming/-koeling
c
Uitgang warm tapwater
d
Ingang koud tapwater (koudwatertoevoer)
OPMERKING
Er wordt geadviseerd de afsluiters te monteren op de
aansluitingen voor de ingang van het koud tapwater en de
uitgang van het warm tapwater. Deze afsluiters moeten ter
plaatse voorzien worden.
OPMERKING
Overdrukomloopklep (bijgeleverd als accessoire). We
raden aan om de overdrukomloopklep te installeren in het
watercircuit voor ruimteverwarming.
Houd rekening met het minimum debiet wanneer u de
overdrukomloopklep instelt. Zie
waterdebiet controleren" op pagina 7
minimum debiet controleren" op
OPMERKING
Een drukveiligheidsklep (ter plaatse te voorzien) met een
openingsdruk van maximum 10 bar moet worden
geïnstalleerd op de inlaataansluiting koud tapwater
conform de geldende wetgeving.
4.4.2
De hercirculatieleiding aansluiten
Voorwaarde: Alleen nodig als u hercirculatie in uw systeem moet
hebben.
1 Verwijder het bovenpaneel van de unit, zie
openen" op
pagina 8.
2 Snij de rubberen ringsluiting bovenaan de unit uit en verwijder
de stop. De hercirculatieverbinding wordt onder het gat
geplaatst.
3 Leid de hercirculatieleidingen door de ringsluiting en sluit ze
aan op de hercirculatieverbinding.
Installatiehandleiding
10
op
de
waterleidingen
voor
"3.2.1 Het watervolume en
en
"6.2.1 Het
pagina 23.
"4.1.1 De binnenunit
4 Plaats het bovenpaneel terug.
4.4.3
De afvoerslang op de afvoer aansluiten
Water afkomstig van de drukveiligheidsklep wordt opgevangen in de
lekbak. De lekbak is aangesloten op een afvoerslang binnen de unit.
U moet de afvoerslang aansluiten op een geschikte afvoer conform
de geldende wetgeving. U kunt de afvoerslang door het linkse of
rechtse zijpaneel leiden.
Voorwaarde: Het paneel van de gebruikersinterface en het
frontpaneel werden verwijderd.
1 Verwijder een van de zijpanelen.
2 Snij de rubberen ringsluiting uit.
3 Trek de afvoerslang door het gat.
4 Plaats het zijpaneel terug. Zorg dat het water door de
afvoerbuis kan stromen.
Het is raadzaam een vergaarbak te gebruiken om het water op te
vangen.
Optie 1: Door het linkse zijpaneel
3×
T25
1
EHVH/X04+08S18+23DA
Daikin Altherma – Lage-temperatuur-Split
4P495244-1B – 2017.12
