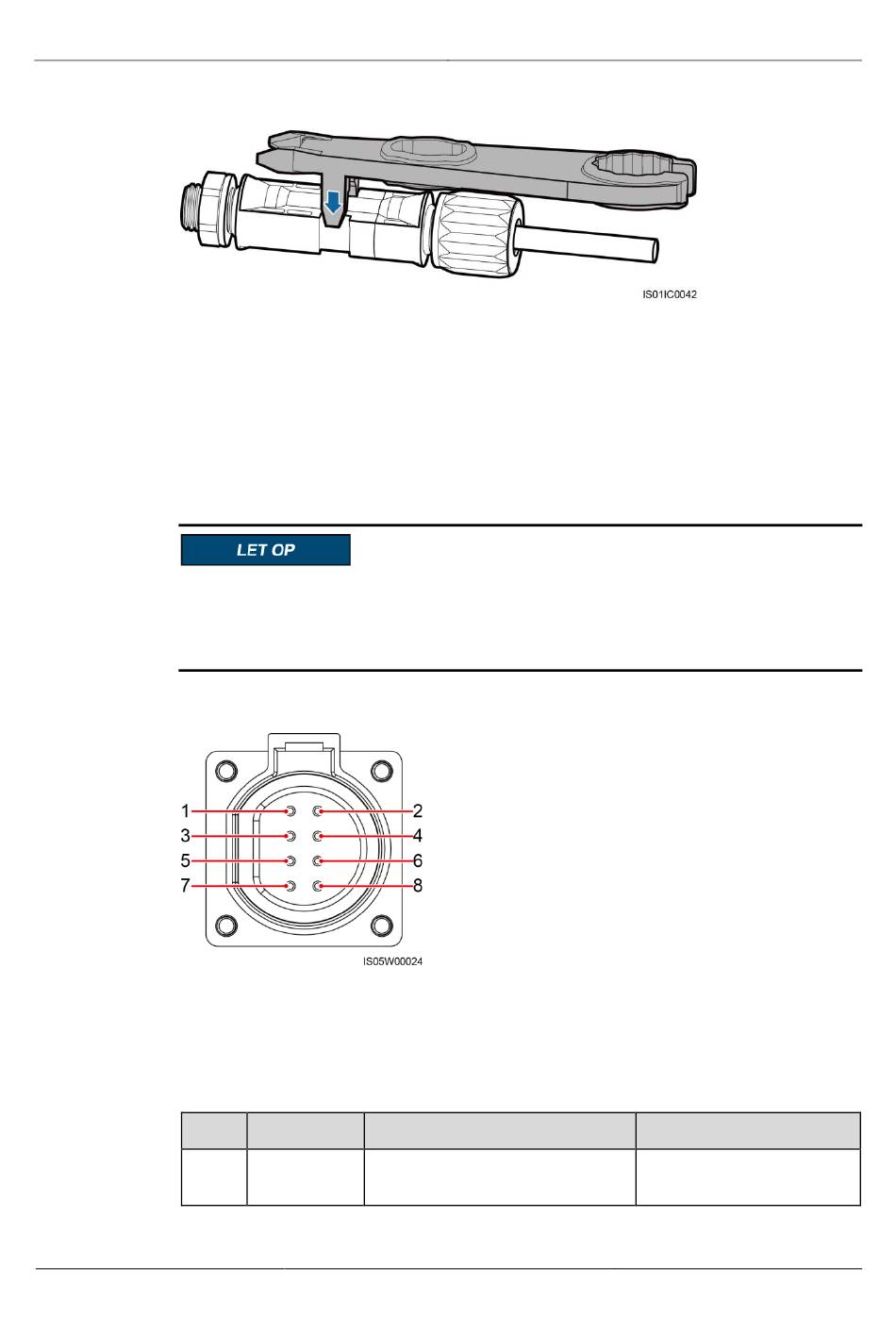

Afbeelding 5-16 Een DC-aansluiting verwijderen
5.5 De signaalkabel installeren
Context
Afbeelding 5-17 COM en ALARM-poorten
De COM-poort levert twee RS485-communicatiepoorten en é é n poort voor
signaalinschakeling om stroomafnemers, accu's, enzovoort te verbinden.
Tabel 5-3 COM poortpindefinities
Nr.
1
Uitgave 02 (04-07-2019)
Wanneer u de signaalkabels uitlegt, scheidt u ze van de stroomkabels om ernstige
signaalstoringen te voorkomen.
Het wordt tevens aanbevolen om de afschermingslaag van de signaalkabel van het
apparaat dat op de COM-poort wordt aangesloten, te aarden.
Label
Definitie
485B1
RS485B, RS485 differentieel
signaal–
