Verticuteermessen monteren
1. Monteer een mes op de messenkooi (Figuur 12).
2. Monteer een groot afstandsstuk.
3. Keer de messen van de messenkooi niet om terwijl u
deze opnieuw aan de as monteert.
Opmerking: Als de messen zijn omgekeerd,
worden de gebruikte (afgeronde) messen gemengd
met de scherpe uiteinden van de messen die niet
in gebruik waren. Dit veroorzaakt onbevredigende
prestaties van de verticuteermessenkooi. Let
altijd goed op tijdens het verwijderen van de
verticuteermessen van de messenkooi.

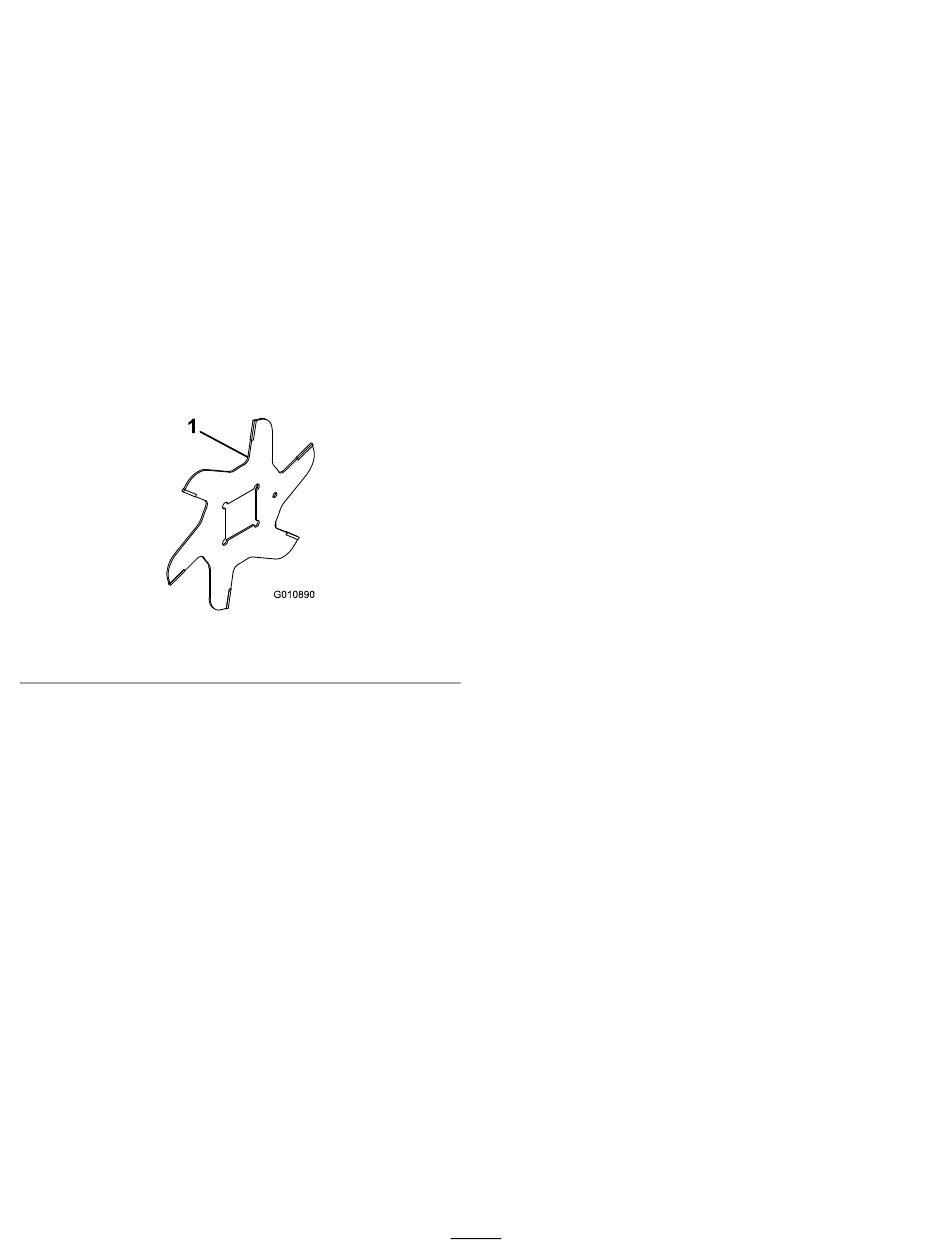

4. Monteer het volgende mes rechtsom zodat de
indexopening (Figuur 12) niet is uitgelijnd met de
opening van het eerste mes, en één mesvlak van de
as verschilt.
1. Indexopening
5. Ga verder met het monteren van afstandsstukken
en messen op deze manier totdat alle messen zijn
gemonteerd.
Opmerking: Als alles juist is geplaatst, ziet de
mesvolgorde eruit als een schroefgang.
6. Monteer het kleine afstandsstuk op de as.
7. Breng blauwe Loctite 242 aan op de moer. Monteer
de moer op de as (aangedreven kant van de moer
richting het afstandsstuk) en draai de moer vast met
108,5 tot 135 Nm).
Onderhoud van de rol
Er zijn een revisieset voor de rol (onderdeelnr.
114–5430) en een gereedschapsset voor revisie van de
rol (onderdeelnr. 115–0803) (Figuur 13) verkrijgbaar
om de rol een onderhoudsbeurt te geven. De
revisieset bevat alle lagers, lagermoeren en binnen-
en buitenpakkingen die nodig zijn om een rol te
reviseren. De gereedschapsset bevat alle werktuigen
en montage-instructies die nodig zijn om een rol te
Figuur 12
reviseren met de revisieset. Zie de onderdelencatalogus
of neem contact op met uw Toro-dealer als u hulp nodig
heeft.
12
