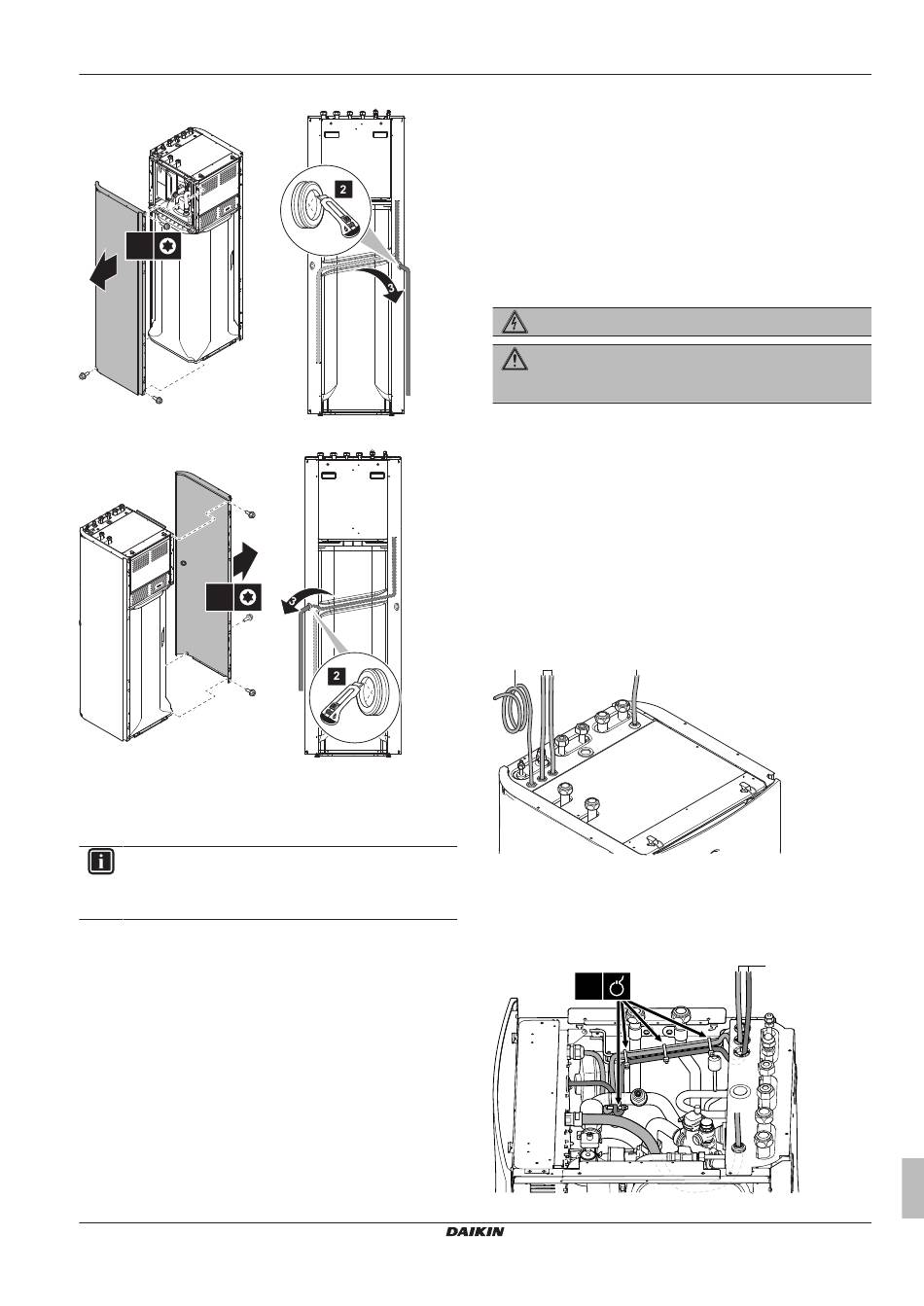

Optie 1: Door het linkse zijpaneel
3×
T25
1
Optie 2: Door het rechtse zijpaneel
1
3×
T25
4.4.4
Het watercircuit vullen
Gebruik een ter plaatse te voorziene vulkit om het watercircuit te
vullen. Controleer of u voldoet aan de geldende wetgeving.
INFORMATIE
Zorg ervoor dat beide ontluchtingsventielen (één op het
magnetische filter en één op de back-upverwarming) open
staan.
4.4.5
De tank voor warm tapwater vullen
1 Open om beurt elke warmwaterkraan om de leidingen van het
systeem te ontluchten.
2 Open de toevoerkraan van het koud water.
3 Sluit alle waterkranen nadat alle lucht uit de leidingen is
verwijderd.
4 Controleer op waterlekkages.
5 Bedien
handmatig
overdrukveiligheidsklep om zeker te zijn dat het water
ongehinderd doorheen de afvoerleiding kan vloeien.
EHVZ04+08S18+23DA
Daikin Altherma – Lage-temperatuur-Split
4P495245-1B – 2017.12
de
ter
plaatse
geplaatste
4.4.6
De waterleidingen isoleren
De leidingen van het volledige watercircuit MOETEN worden
geïsoleerd om geen condensatie te hebben tijdens het ontdooien en
om ervoor te zorgen dat de verwarmingscapaciteit niet vermindert.
Als de temperatuur hoger is dan 30°C en de vochtigheid meer
dan 80% bedraagt, moet het isolatiemateriaal minstens 20 mm dik
zijn om condensatie aan de oppervlakte van de isolatie te
voorkomen.
4.5
De elektrische bedrading
aansluiten
GEVAAR: GEVAAR VOOR ELEKTROCUTIE
WAARSCHUWING
Gebruik
ALTIJD
een
stroomtoevoerkabel.
4.5.1
Over het voldoen aan de normen inzake
elektriciteit
Alleen voor de back-upverwarming van de binnenunit
Zie
"4.5.4 De voeding van de back-upverwarming aansluiten" op
pagina 13.
4.5.2
De elektrische bekabeling op de
binnenunit aansluiten
1 Om de binnenunit te openen, zie
openen" op pagina 8
en
"4.1.2 Het deksel van de schakelkast
van de binnenunit openen" op
2 De bedrading komt binnen via de bovenkant van de unit:
d
b+c
a
a, b, c
Bedrading ter plaatse (zie onderstaande tabel)
d
In de fabriek gemonteerde kabel voor stroomtoevoer van
de back-upverwarming
3 De bedrading moet in de unit de volgende tracés volgen.
Bevestig de kabel aan de kabelrail met behulp van
kabelbinders:
4×
4 Installatie
meeraderige
kabel
als
"4.1.1 De binnenunit
pagina 8.
b+c
a
Installatiehandleiding
11
