I
NSTALLATIE VAN DE KLEPKIT

Mechanische installatie

1
Schroef 4x M5-schroeven los om het deksel van de kast van de
klepkit te verwijderen.
2

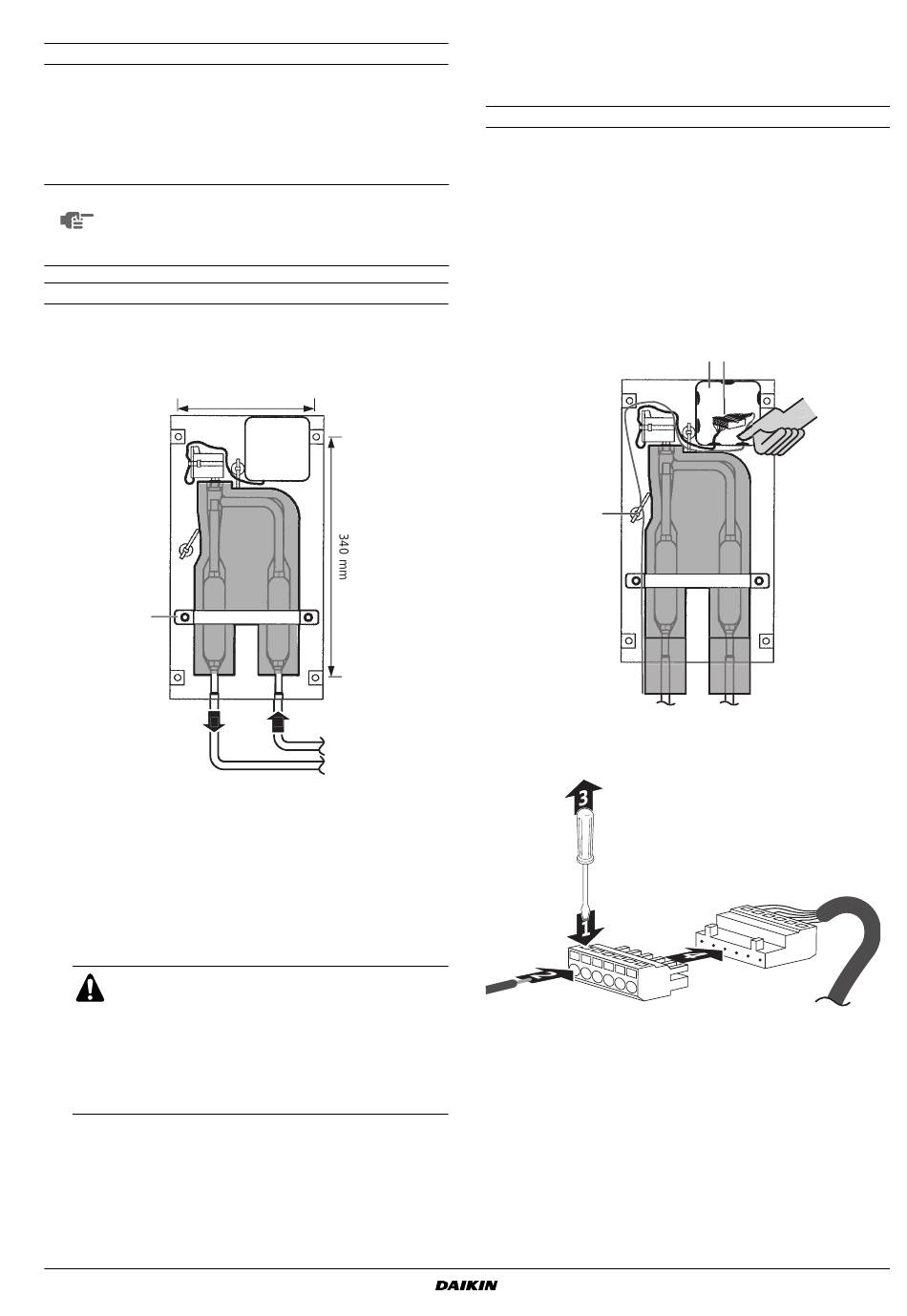

Boor 4 gaten op de juiste plaats (zoals aangegeven op de
volgende afbeelding) en maak het kast van de klepkit goed vast
met 4 schroeven in de voorziene gaten van Ø9 mm.
I
OPMERKING
Zorg ervoor dat de expansieklep verticaal wordt
geïnstalleerd.
I
Raadpleeg
serviceruimte.
Soldeerwerkzaamheden
Raadpleeg de handleiding van de buitenunit voor meer informatie.
3
Maak de lokale inlaat-/uitlaatleidingen klaar net voor de
aansluiting (nog niet solderen).
192.5 mm
C
B
A
Inlaat afkomstig van de buitenunit
B
Uitlaat naar luchtbehandelingsunit
C
Bevestigingsklem van leiding
4
Schroef 2x M5-schroeven los om de bevestigingsklem van de
leiding (C) te verwijderen.
5
Verwijder de bovenste en onderste leidingisolatie.
6
Soldeer de lokale leidingen.
I
Koel de filter en het kleppenhuis af met een natte
doek en zorg dat de temperatuur van de
behuizing onder de 120°C blijft tijdens het
solderen.
I
Bescherm de andere onderdelen zoals de
elektriciteitskast, kabelbinders en bedrading voor
rechtstreekse
solderen.
7
Breng na het solderen de isolatie van de onderste leiding weer
aan en sluit ze af met het bovenste isolatiedeksel (nadat u eerst
de voering hebt verwijderd).
8
Maak de bevestigingsklem van de leiding (C) weer vast (2x M5).
EKEQFCBAV3 + EKEQDCBV3
Optiekit voor combinatie van condensorunits van Daikin
met lokaal geleverde luchtbehandelingsunits
4P383212-1 – 2014.08
afbeelding 8
voor
de
vereiste
A
soldeervlammen
tijdens
9
Controleer of de lokale leidingen volledig geïsoleerd zijn.
De isolatie van lokale leidingen moet komen tot aan de isolatie
die u weer hebt aangebracht in stap 7. Zorg ervoor dat er geen
ruimte is tussen de twee om te voorkomen dat er condensatie
druppelt (werk de aansluiting eventueel af met tape).

Elektrische werkzaamheden

1
Open het deksel van de elektriciteitskast (A).
2
Duw ALLEEN het tweede laagste draadinlaatgat (B) van binnen
naar buiten. Beschadig het membraan niet.
3
Steek de klepkabel (met draden Y1...Y6) van de besturingskast
door dat draadinlaatgat in het membraan en sluit de kabel-
draden aan in de aansluitconnector (C) volgens de instructies
beschreven in stap 4. Leid de kabel uit de kast van de klepkit
zoals te zien in de volgende afbeelding en maak hem vast met
de kabelbinder (D). Zie
meer informatie.
D
4
Gebruik een kleine schroevendraaier en volg de instructies voor
het aansluiten van kabeldraden op de aansluitconnector volgens
het bedradingsschema.
5
Let op dat de lokale bedrading en isolatie niet tussen het deksel
van de kast van de klepkit komt vast te zitten wanneer u het sluit.
6
Sluit het deksel van de kast van de klepkit (4x M5).
het
"Elektrische bedrading" op pagina 7
A C
B
Montagehandleiding en gebruiksaanwijzing
voor
