13 Energiemeter conform MID
De energiemeter conform MID geeft verschillende informatie over het laadproces weer. Meer informatie vindt u in sectie
'Getoonde informatie in de energiemeter' op pagina 14.
14 Communicatiemodule
De communicatiemodule biedt een LAN-interface voor de databekabeling in een laadgroep en een USB-aansluiting (alleen
Controller-Wallbox) voor de meegeleverde LTE-USB-dongle t.b.v. de draadloze communicatie met een backend (zie 'Gereedma-
ken en inbouwen van de LTE-USB-dongles' op pagina 32).
Linksboven in de communicatiemodule bevindt zich de toegang tot de reset-drukknop die is aangeduid met een schroevendraai-
er en de term Reset; hiermee kan de Wallbox worden gereset (zie 'Reset van de Wallbox en terugzetten naar de fabrieksin-
stellingen' op pagina 53).
Tevens kan de communicatiemodule naar voren worden gekanteld en biedt dan toegang tot het contact EN1 voor het aansluiten
van een stuurleiding conform VDE AR-N 4100 (zie 'Aansluiten van een stuurleiding conform VDE AR-N 4100' op pagina 31).
15 Power-module
De power-module integreert de componenten voor het oplaadpunt inclusief de RCCB, de DC-foutstroomdetectie, de contactor,
de energiemeter conform MID
16 HMI-module
De HMI-module (Human Machine Interface) van de Wallbox geeft via een meerkleurige led-ring en een akoestische signaalge-
ver de verschillende standen van de elektronica weer voor de status en bewaking van de oplaadpunten (zie volgende sectie).
Tevens integreert deze de RFID-leesmodule voor de autorisatie van laadprocessen, mits de Wallbox tijdens de installatie dien-
overeenkomstig is geconfigureerd of wordt gebruikt met een backend. De inrichting van de RFID-functie geschiedt via de ABL
Configuration App (zie 'Configuratie van de Wallbox eM4 Single' op pagina 35).
Toelichting HMI
De Human Machine Interface van de Wallbox eM4 Single informeert de gebruiker over de actuele stand van de Wallbox resp. van het
oplaadpunt. De visuele feedback geschiedt via een led-ring met diverse kleur- en bewegingspatronen. Voor geselecteerde functies laat
de Wallbox tevens akoestische signalen horen.

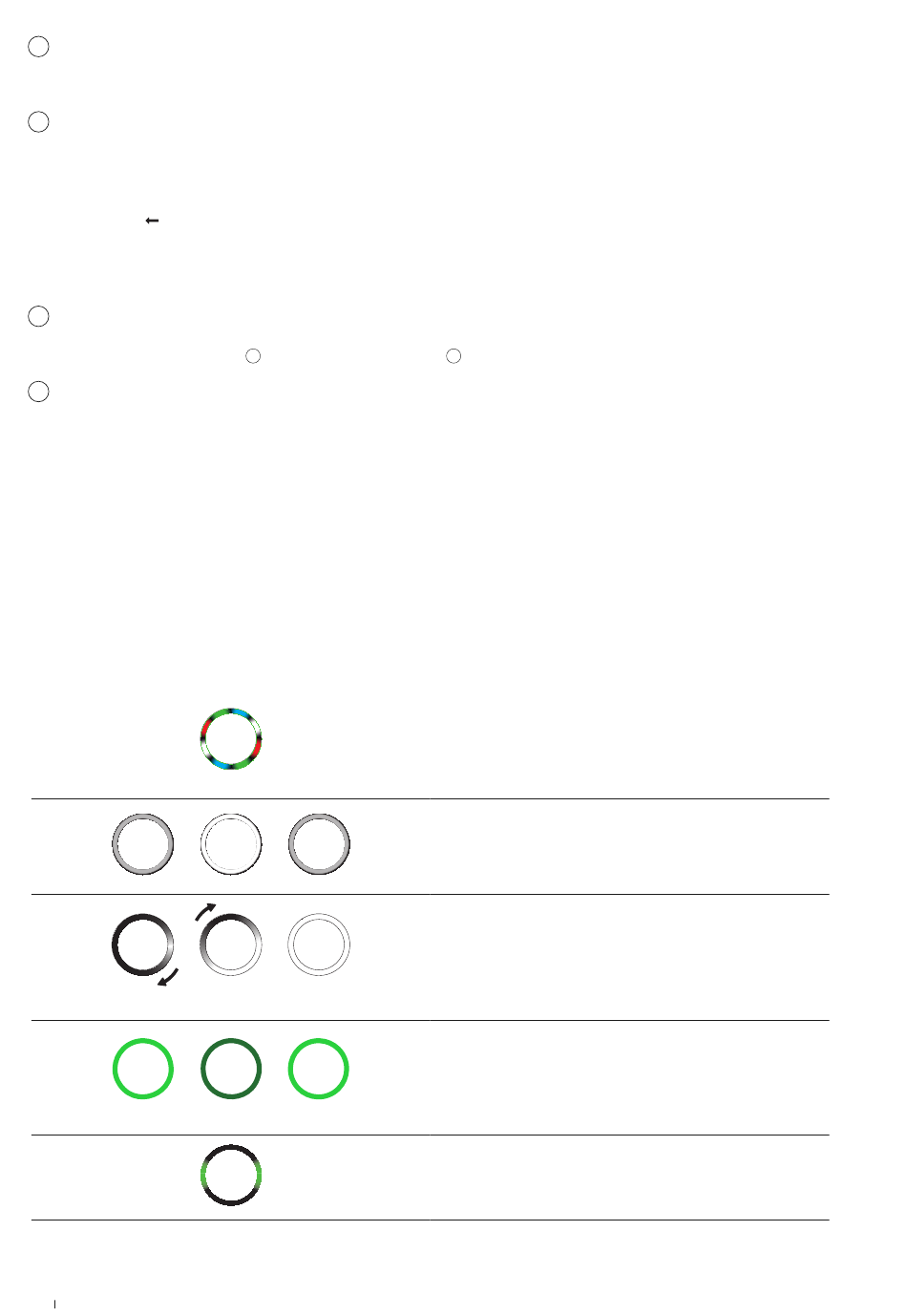

In de volgende tabel is de toewijzing vermeld tussen een HMI-melding en de functionele status:
12
Introductie van de Wallbox eM4 Single
en het type 2-laadstopcontact
13
.
6
Boot-proces actief
Wanneer de Wallbox eM4 Single wordt verbonden met het elek-
triciteitsnet of indien de inrichting opnieuw wordt gestart begint
de Wallbox met het boot-proces: De leds branden 5 seconden
lang groen, blauw, wit en rood.
Ontbrekende of actieve configuratie
Wanneer de Wallbox tijdens de eerste ingebruikname nog niet is
ingericht via de ABL Configuration App of indien de inrichting
actueel wordt uitgevoerd pulseert de led-ring wit.
Configuratie voltooid
Wanneer de inrichting in de ABL Configuration App is voltooid
en wordt overgezet naar de Wallbox lichten de leds achter elkaar
met de klok mee wit op tot uiteindelijk de hele led-ring voor een
moment wit brandt.
Gereed voor opladen
Tijdens normaal gebruik pulseert de statusdisplay groen om aan
te geven dat de Wallbox gereed is voor opladen.
Voertuig aangesloten en herkend
Wanneer een voertuig is aangesloten en herkend, brandt de
statusdisplay statisch groen.
