Opmerking over de voedingskabel (geel)
•
Wanneer u andere apparaten op dit
apparaat aansluit, zorg er dan voor dat het
maximumvermogen van de stroomkring
van de auto groter is dan het totale
vermogen van alle aangesloten apparaten.
Opmerking over de luidsprekeraansluiting
•
Sluit geen luidsprekerkabels aan op de
metalen behuizing of het chassis van de
auto.
•
Sluit geen gestreepte luidsprekerkabels op
elkaar aan.

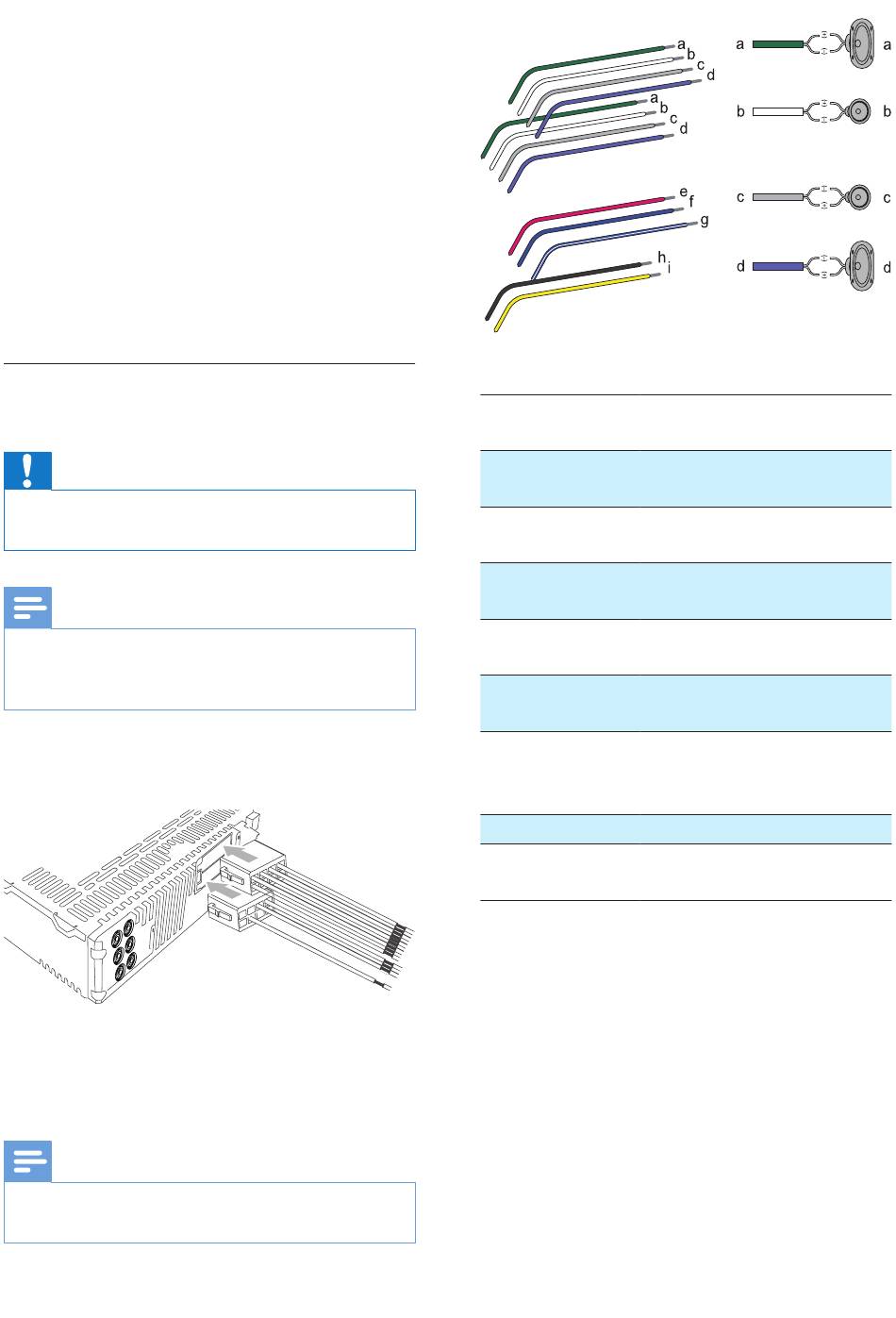

Aansluiting: voor auto's met ISO-
connectors
Let op
•
Zorg ervoor dat alle losse kabels zijn geïsoleerd met
isolatietape.
Opmerking
•
Raadpleeg een expert om de CEM3100 aan te sluiten
zoals hieronder beschreven.
•
De mannelijke ISO-connectors zijn niet meegeleverd.
1
Verbind de mannelijke ISO-connectors met
het apparaat.
2
Controleer de bekabeling van de auto
grondig. Sluit de kabels vervolgens aan op
de mannelijke ISO-connectors.\
Opmerking
•
Gevaarlijk! Raadpleeg een expert voor de
onderstaande stappen!
NL
10
1
Groen-zwart
gestreept
2
Zwart-wit
gestreept
3
Grijs-zwart
gestreept
4
Paars-zwart
gestreept
e
Rood
f
Blauw
g
Blauwe draad
met witte
rand
h
Zwart
i
Geel
Linkerluidspreker (achter)
Linkerluidspreker (voor)
Rechterluidspreker (voor)
Rechterluidspreker (achter)
Contact +12 V gelijkstroom
wanneer in stand ON/ACC
Motor/kabel elektrische
antenne
Versterkerkabel
Aarde
Naar de +12V-accu die
altijd onder spanning staat
