Inspectie en onderhoud

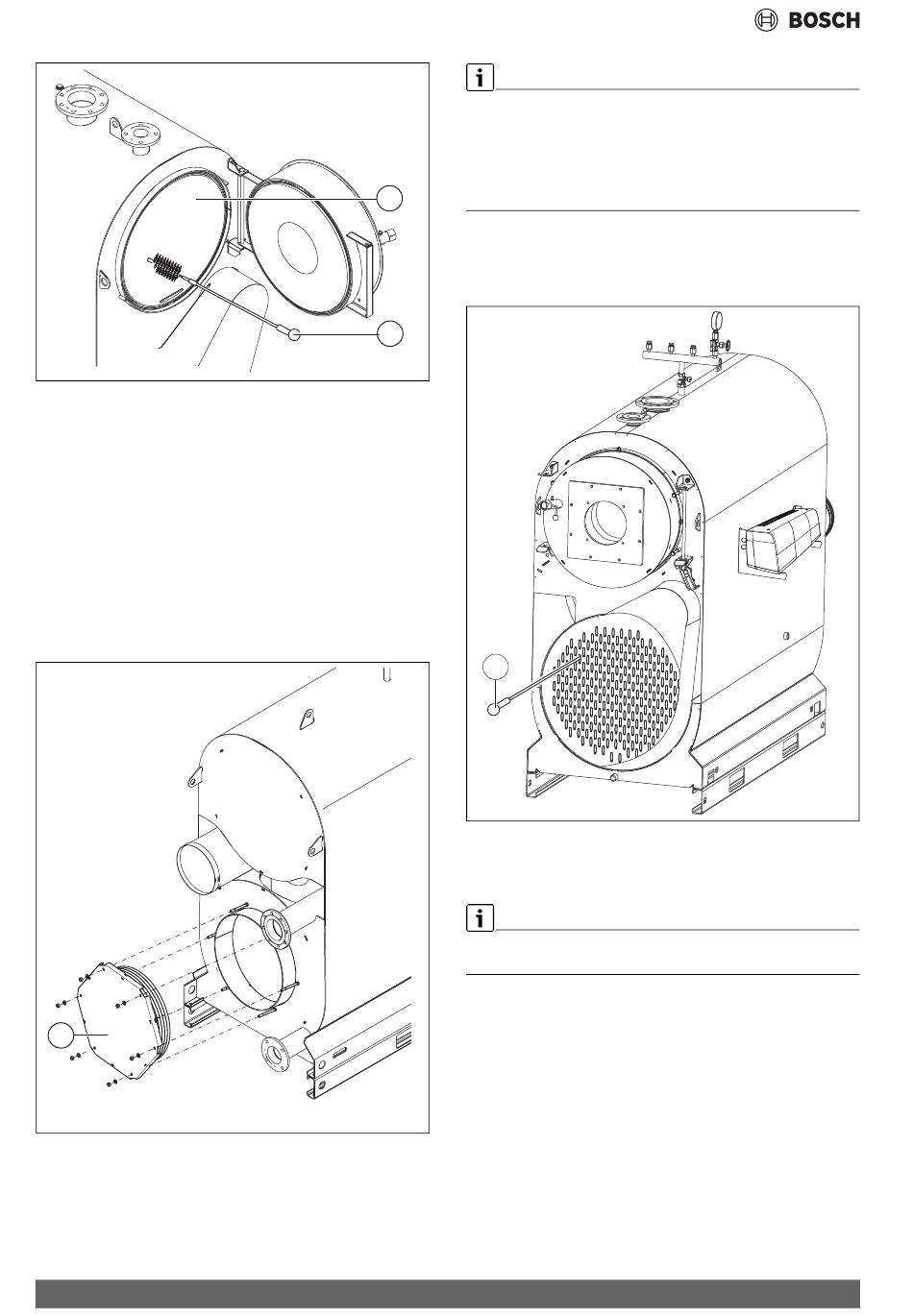

Afb. 37 Reinigen verwarmingsoppervlakken
[1]
Vuurhaard (verwarmingsoppervlakken van de vuurhaard)
[2]
Reinigingsborstel
10.3.3 Reinigen omkeerkamer
Verwijder, om de verbrandingsresten uit de omkeerkamer te kunnen ver-
wijderen, het deksel van de omkeerkamer en de RGA-collector. Verwij-
der eerst de betreffende manteldelen.
Het deksel van de omkeerkamer bevindt zich aan de achterzijde van het
cv-toestel. Het deksel van de RGA-collector bevindt zich onder de onder-
ste frontkap.
▶ Schroef de isolatie van het deksel van de omkeerkamer.
▶ Schroef moeren en vulringen van het deksel van de omkeerkamer af.
▶ Neem het deksel van de omkeerkamer.
1
Afb. 38 Demonteer het deksel van de omkeerkamer.
[1]
Deksel omkeerkamer
▶ Schroef moeren en vulringen van het deksel van de RGA-collector af.
▶ Neem het deksel weg.
36
Als het borsteldeel van de reinigingsborstel niet helemaal door het nage-
schakelde rookgaskanaal schuift, is het moeilijk om de reinigingsborstel
weer uit het nageschakelde rookgaskanaal te schuiven.
▶ Schuif het borsteldeel van de reinigingsborstel door de gehele ver-
warmingsbuis, tot het borsteldeel aan het andere uiteinde naar bui-
1
ten komt.
▶ Reinigen verwarmingsbuizen met een borstel ( afb. 39, pagina 36).
▶ Verwijder losgemaakte verbrandingsresten uit de vuurhaard
( afb. 37, [1], pagina 36), de rookgaskanalen en de omkeerkamer
( afb. 38, [1], pagina 36).
2
0010014746-001
1
Afb. 39 Rookgascollector reinigen
[1]
Reinigingsborstel
10.3.4 Vervangen dichting van de RGA-collector
Vervang bij het jaarlijks onderhoud dichting van het deksel van de RGA-
collector.
▶ Verwijder oude dichting en lijmresten.
▶ Kort de nieuwe dichting in.
▶ Lijm de nieuwe dichting op de rand van de RGA-collector.
▶ Laat uiteinden overlappen.
▶ Snijd uiteinden in 45°-hoek af.
▶ Druk schuine randen zonder spleet tegen elkaar.
0010014743-001
Uni Condens 8000 F – 6720867055 (2022/08)
