Behuizingsvarianten
Er zijn twee verschillende soorten huizen voor de verschillende soorten apparaten.
4.1 Behuizingsvariant 1 / kleine behuizing
Deze behuizing wordt voor de besturingsvarianten TST FUZ2-A, TST FUZ2-B, TST FUZ2-C en TST FUZ2-
CX gebruikt
De uitbreidingskaart TST RFUxK kan in deze behuizing alleen samen met de besturingsvariant
TST FUZ2-B worden gebruikt.
1x230VAC,
N, PE

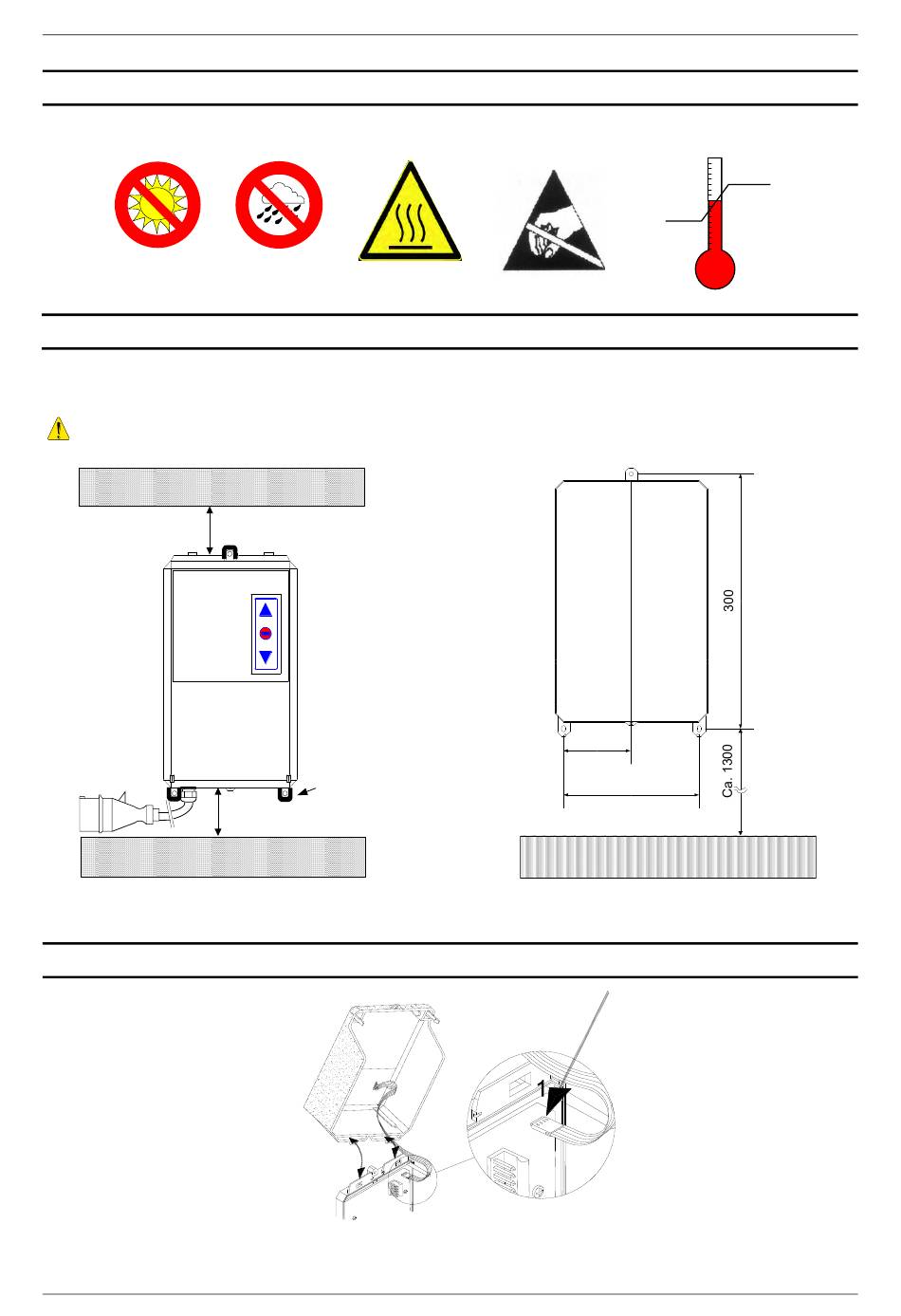

Afbeelding 1: Montage kleine behuizing
4.1.1
Montagepositie van het deksel
FEIG ELECTRONIC GmbH
Montagehandleiding
Min. 100mm
Afstandhouder
Min. 100mm
Afbeelding 3: Montagepositie van het deksel
Afbeelding 2: Boorschema van kleine behuizing
Pagina 10 van 64
FUZ2-A-B-C-CX_Montageanleitung_3_NL.doc
FUZ2 -A/-B/-C/-CX
50°C
-20°C
80
160
Vloer
