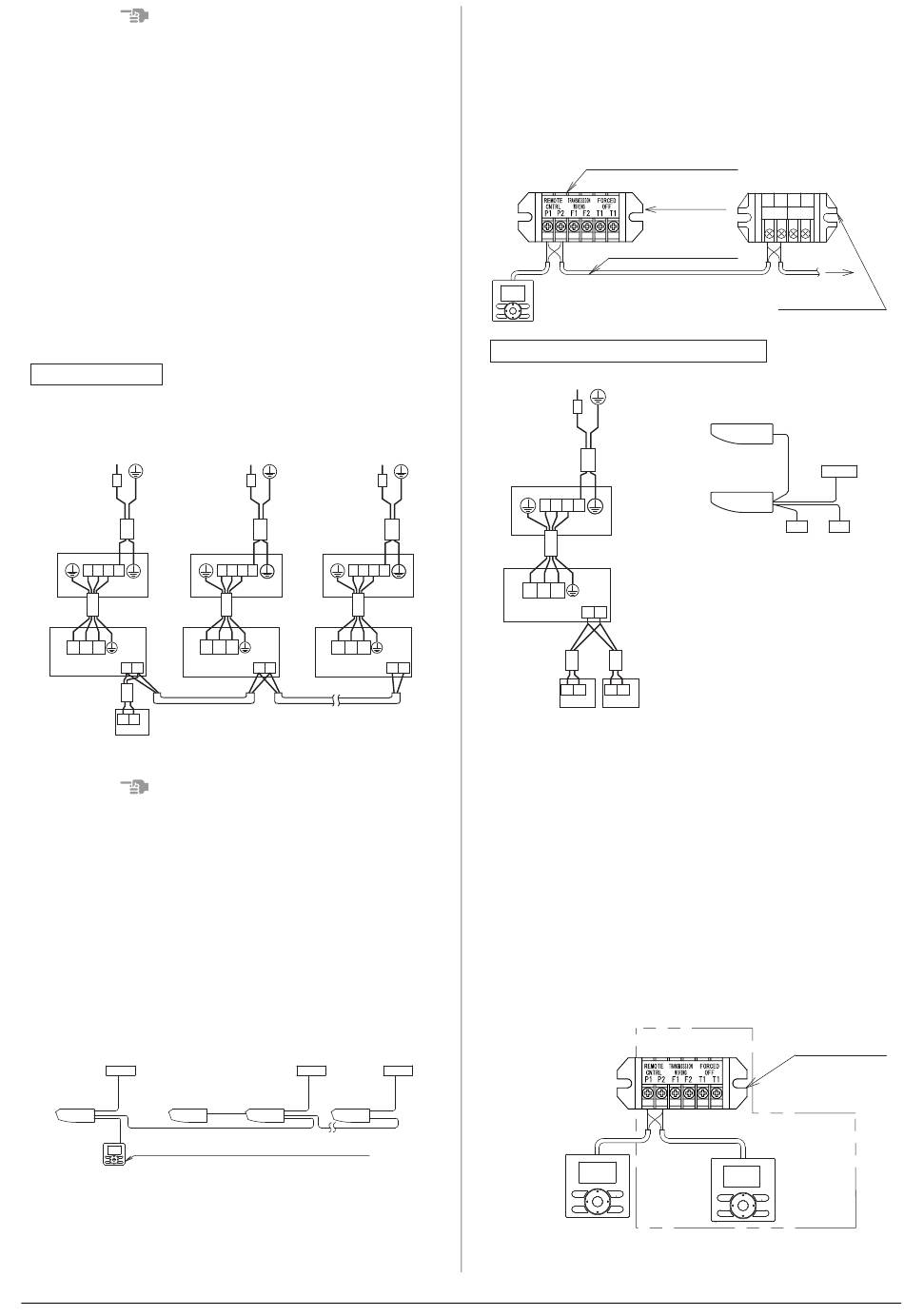

OPMERKING
1. De nummer van de aansluitklemmen van de binnen-
en buitenunits moeten overeenstemmen.
2-1. Sluit de afstandsbediening uitsluitend aan op de
masterunit.
2-2. De afstandsbediening mag uitsluitend op de masterunit
worden aangesloten; de afstandsbediening hoeft niet
door middel van transmissiebedrading op de slave-units
te worden aangesloten. (Sluit de slave-units niet aan.)
2-3. De binnenthermostaat is enkel effectief voor de
binnenunits waarmee de afstandsbediening verbonden is.
2-4. De lengte van de bedrading tussen de binnenunit en de
buitenunit is afhankelijk van het aangesloten model, het
aantal aangesloten units en de maximale lengte van de
leidingen.
Raadpleeg de technische documenten voor meer
informatie.
Groepsbesturing
Voeding
220 - 240V
~
50Hz
Aardlekschakelaar
Aardlekschakelaar
Buitenunit
Buitenunit
1 2 3
OPMERKING)
1 2 3
P1 P2
Binnenunit
Binnenunit
(Master)
P1 P2
Afstandsbediening voor groepsregeling
(Optioneel accessoire)
OPMERKING
• De nummer van de aansluitklemmen van de binnen- en
buitenunits moeten overeenstemmen.
Bij het implementeren van groepsbesturing
• Bij gebruik als een paar-unit of als master-unit in een
simultaan besturingssysteem, kunt u via de
afstandsbediening gelijktijdige start/stop-(groeps)besturing
uitvoeren op tot 16 units. (Zie Afb. 34)
• In dit geval zullen alle binnenunits in de groep werken
volgens de groepsbesturende afstandsbediening.
• Selecteer een afstandsbediening die zoveel mogelijk van de
functies (richting van de luchtstroom enz.) in de groep kan
uitvoeren.
Buitenunit 1
Binnenunit 2
Binnenunit 1
(Slave)
Afstandsbediening voor groepsregeling
Nederlands
Voeding
Voeding
220 - 240V
220 - 240V
~
50Hz
Aardlekschakelaar
Buitenunit
1 2 3
1 2 3
OPMERKING)
OPMERKING)
1 2 3
1 2 3
P1 P2
Binnenunit
Afb. 33
Buitenunit 2 Buitenunit 16
Binnenunit 2
(Master)
Binnenunit 16
Afb. 34
Bedradingswijze
(1) Verwijder het deksel van de schakelkast. (Zie "9. ZO SLUIT
U DE BEKABELING AAN EN VOORBEELD VAN
ELEKTRISCHE AANSLUITING".)
(2) Sluit een cross-over aan tussen de klemmen (P1, P2) in de
regelkast voor de afstandsbediening. (Er is geen polariteit.)
(Zie Afb. 34 en Tabel 3)
Binnenunit 1
Bediening met 2 afstandsbedieningen
Aardlekschakelaar
~
50Hz
Buitenunit
1 2 3
1 2 3
Binnenunit
Afstands-
P1 P2
bediening
(optioneel
accessoire)
Besturing via twee afstandsbedieningen (Besturing van
1 binnenunit via 2 afstandsbedieningen)
• Bij gebruik van 2 afstandsbedieningen dient één
afstandsbediening te worden ingesteld op "HOOFD" en de
andere op "HULP".
HOOFD/HULP-OMSCHAKELING
• Raadpleeg de handleiding van de afstandsbediening.
Bedradingswijze
(1) Verwijder het deksel van de schakelkast.
(2) Leg de bedrading tussen afstandsbediening 2
(hulpbediening) en de klem (P1, P2) van het klemmenblok
(X1M) voor de afstandsbediening in de regelkast. (Er is
geen polariteit.)
Afstands-
bediening 1
(Hoofd)
* Wanneer meerdere units als groep worden bediend,
moet u de afstandsbediening aansluiten op de hoofdunit.
Klemmenblok voor bedrading
afstandsbediening (P1, P2)
Klemmenblok
(X1M)
Crossover bedrading
Afb. 35
Voeding
220 - 240V
Binnenunit
~
(Slave)
50Hz
Binnenunit
(Master)
OPMERKING)
P1 P2
Afstandsbediening
(optioneel
P1 P2
P1 P2
accessoire)
Afb. 36
Binnenunit 2
(Master)
P1
P2 F1
F2
naar de
volgende unit
Klemmenblok
(X1M)
Buitenunit
Afstands-
Afstands-
bediening 1
bediening 2
(optioneel
(optioneel
accessoire)
accessoire)
Aansluitingenblok
(X1M)
(Master*)
Extra
afstandsbediening
Afstands-
bediening 2
(Sub)
Afb. 37
15
