Bedieningshandleiding
Bedieningselementen
Platformbedieningspaneel
Op afbeeldingen in deze handleiding wordt mogelijk
een arm met wielen en banden in plaats van
rupsbanden weergegeven. Niettemin zijn alle
veiligheidsinformatie en bedieningsinstructies van
toepassing op de S-40 TRAX en S-45 TRAX, zelfs als
er geen rupsbanden worden getoond in de
afbeelding.
1
Claxonknop
Druk op deze knop om de claxon te laten klinken.
Laat de knop los om de claxon te stoppen.
2

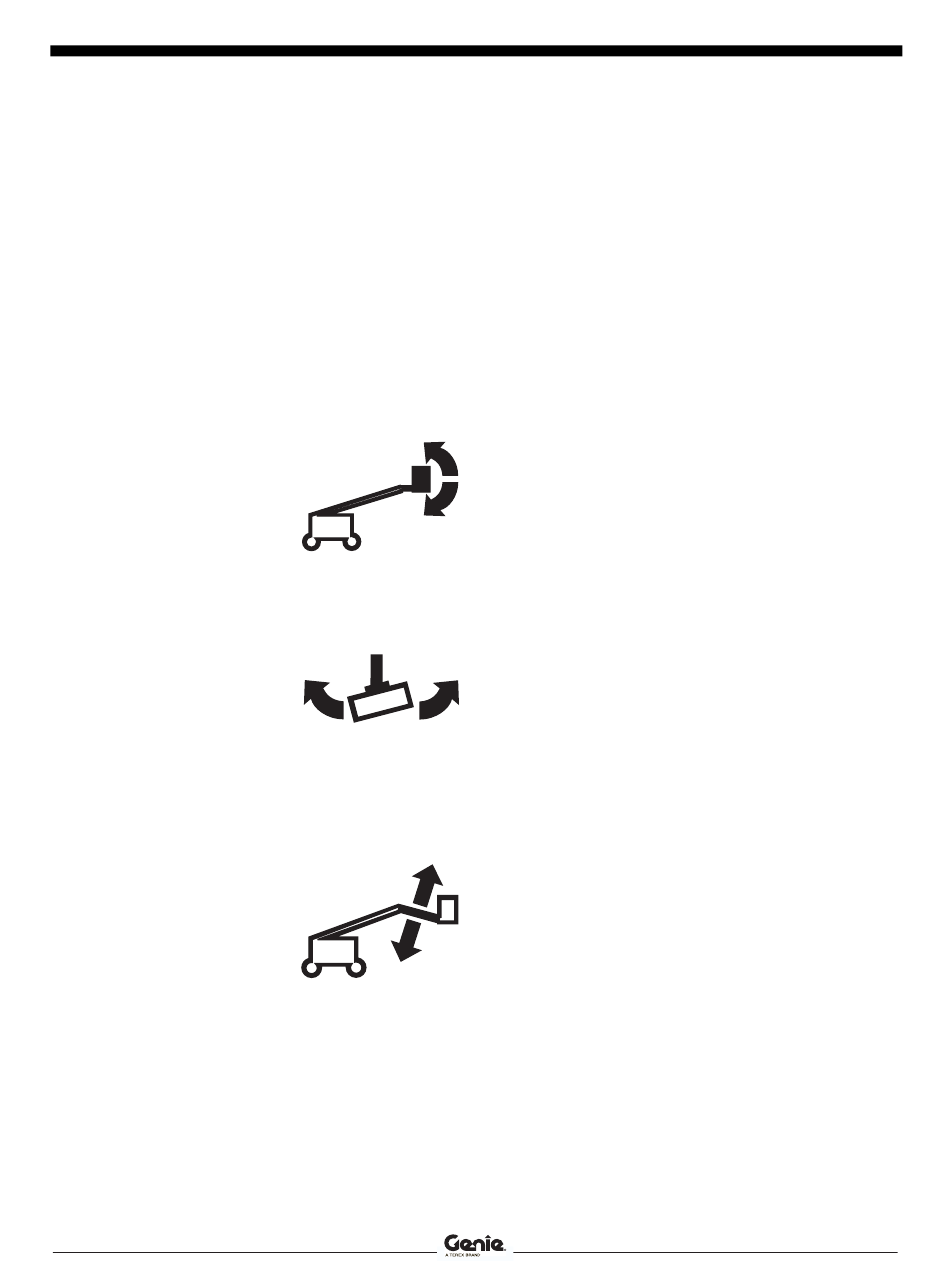

Platformnivelleringsschakelaar
Beweeg de platform-
nivelleringsschakelaar
omhoog om het platform
omhoog te brengen.
Beweeg de platform-
nivelleringsschakelaar
omlaag om het platform
neer te laten.
3
Platformrotatieschakelaar
Beweeg de platform-
rotatieschakelaar naar
rechts om het platform
naar rechts te draaien.
Beweeg de platform-
rotatieschakelaar naar
links om het platform
naar links te draaien.
4
Schakelaar 'jib op/neer'
Beweeg de schakelaar 'jib
op/neer' omhoog om de jib
omhoog te brengen.
Beweeg de schakelaar 'jib
op/neer' omlaag om de jib
neer te laten.
24
5
Noodvoedingsschakelaar met afdekklepje
Gebruik de noodvoeding als de primaire
krachtbron (motor) defect is.
Houd de noodvoedingsknop ingeschakeld en
activeer tegelijkertijd de gewenste functie.
6
Rijsnelheidkeuzeschakelaar
Symbool 'machine op helling': lage snelheid voor
hellingen.
Symbool 'machine op horizontale ondergrond':
hoge snelheid voor maximum rijsnelheid.
7
Deutz-dieselmodellen: Gloeibougieschakelaar
(indien aanwezig)
Beweeg de gloeibougieschakelaar naar een van
beide zijden en houd deze 3 tot 5 seconden vast.
Perkins-modellen: Indicatielampje 'gloeibougie'
8
Motorstartschakelaar
Beweeg de motorstartschakelaar naar een van
beide zijden om de motor te starten.
9
Motortoerentalkeuzeschakelaar
Beweeg de motortoerentalkeuzeschakelaar naar
de schildpad voor een door de voetschakelaar
geactiveerd laag stationair.
Beweeg de motortoerentalkeuzeschakelaar naar
het konijn voor een door de voetschakelaar
geactiveerd hoog stationair.
10 Benzine-/LPG-modellen:
Brandstofkeuzeschakelaar
Beweeg de brandstofkeuzeschakelaar naar de
benzinestand om benzine te selecteren. Beweeg
de brandstofkeuzeschakelaar naar de LPG-stand
om LPG te selecteren.
11 Rode noodstopknop
Druk de rode noodstopknop in naar de stand 'uit'
om alle functies stop te zetten en de motor uit te
schakelen. Trek de rode noodstopknop uit naar
de stand 'aan' om de machine te bedienen.
S-40 TRAX • S-45 TRAX
Tweede uitgave • Eerste druk
Onderdeelnr. 1259840DU
