Handig om te weten
1. Kap openen

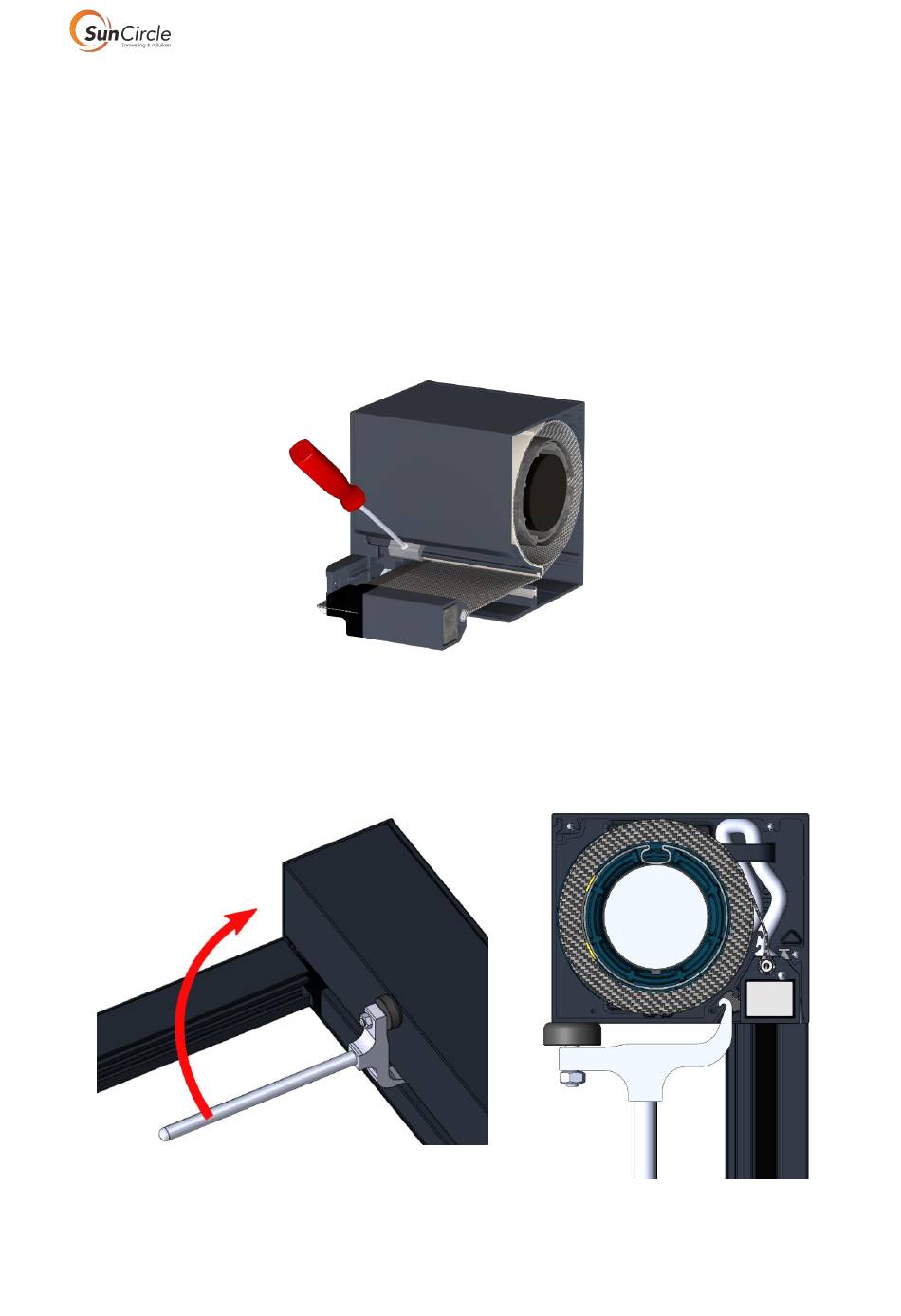

Om de kap te openen moet de spie worden opgeschoven. Dit gebeurd door het inbus
schroefje in de spie los te draaien en de spie opzij te schuiven tot voorbij de geleider.
Hiervoor gebruik je een 2.5 mm inbus schroevendraaier.
LET OP! Wanneer de kap open moet met de onderlat ingetrokken in de kast, dan moet de
spie in drie stappen worden opgeschoven.
1) Spie opschuiven tot tegen de onderlatnok.
2) Daarna de kap openen tot zover als mogelijk.
3) Spie voorbij de onderlatnok en geleider schuiven.
Bij grote breedtes en/of speciale RAL kan het voorkomen dat de kap lastig open te draaien is.
Hiervoor is een service tool beschikbaar. Deze wordt in de uitsparing van de Spie gestoken
nadat de spietjes links en rechts los gedraaid en opgeschoven zijn. Vervolgens kan de kap
geopend worden door de service tool omhoog te draaien.
Montagehandleiding VS-G90/R90 Versie 2020.1
11
