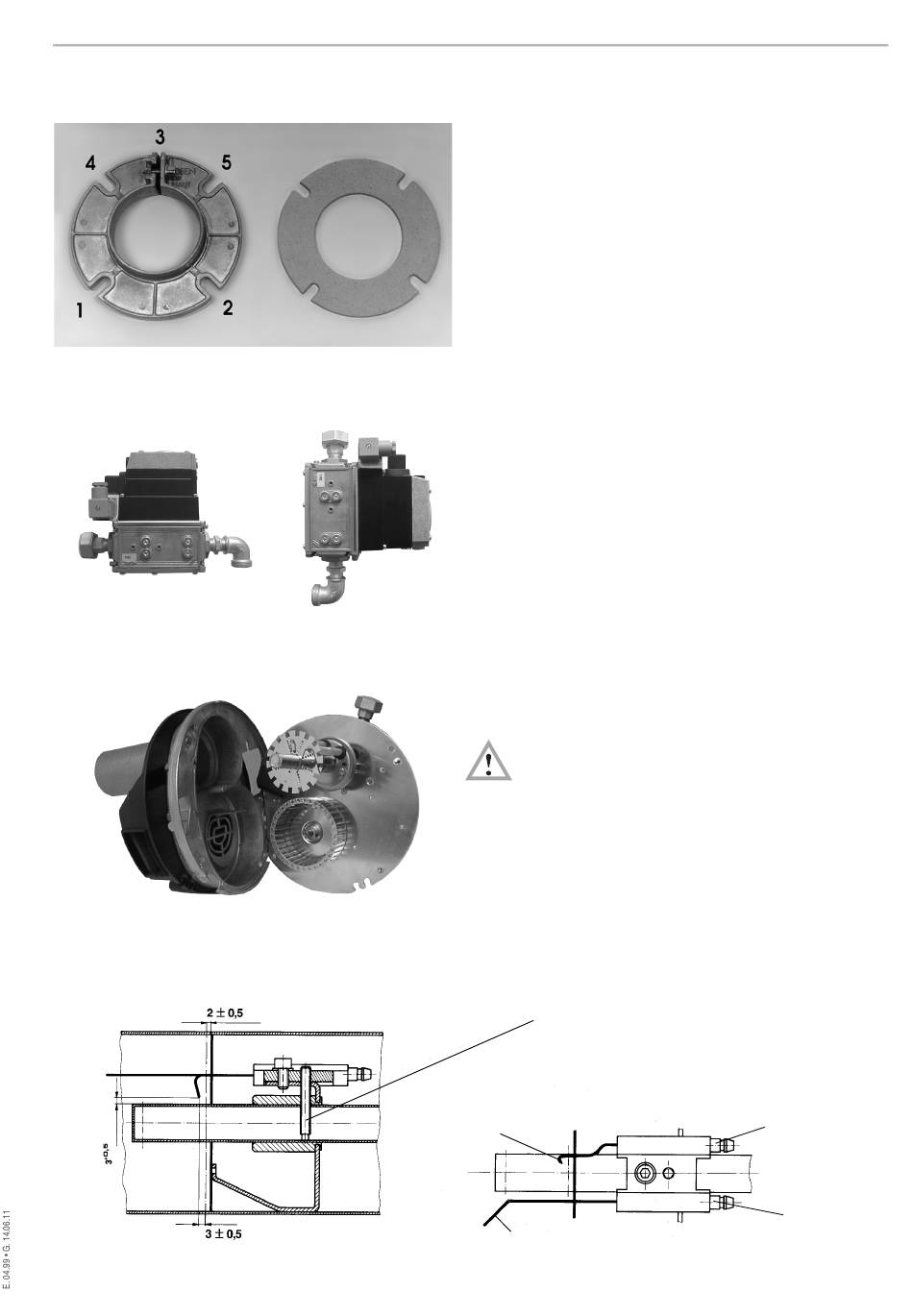

Montage

Inbouwpositie KE

Controlematen menginrichting

De ontstekingselektroden zijn in de fabriek ingesteld. De aangegeven maten dienen ter controle.
midden gasopening - stuwschijf
elektrode - midden gasopening

Flens en brander monteren

Draai bij het monteren van de schuifflens alleen de
schroeven 1 en 2 aan, omdat het anders niet meer mo-
gelijk is de branderbuis met schroef 3 vast te zetten.
Schuif de brander in de flens, stel hem in op de diepte
van de verbrandingskamer en draai de schroeven in
de volgende volgorde aan: 3, 4, 5; til het huis daarbij
op.
Belangrijk: de schuifflens moet zo bevestigd worden
dat klemschroef 3 zich aan de bovenkant bevindt!

Montage van de gasstraat

• Verwijder de kunststop beschermdop.
• Monteer de schroefverbindingen; breng daarbij ook
de meegeleverde pakkingen aan.
• Let op de inbouwpositie.
• Controleer het verbindingspunt van de gas-
straat met schuimvormende middelen die geen cor-
rosie veroorzaken, op dichtheid en ontlucht de
gasleiding.
• Voer het gas bij het ontluchten op zodanige wijze
naar buiten af dat dit geen risico's oplevert.
Houd u aan DVGW-TRGI 1986/96 paragraaf 7,
TRF 1988, DIN 4756 en de lokale voorschriften!

Servicestand

Verwondingsgevaar door de draaiende beluchtingsro-
tor bij inschakeling in de servicestand.
• Open de snelsluitingen en verwijder de grondplaat.
• Hang de grondplaat met de bevestigingsknoppen in
de kruisgleuven van het huis.
NB:
de schroefdraadpen bepaalt de positie van de houder
en moet tot de aanslag aangetrokken zijn;
de houder heeft dan nog wat speling.
ontstekingselektrode
ionisatiestaaf
5
Montage
zwarte kabel
rode kabel
