SQ 05.2 – SQ 14.2/SQR 05.2 – SQR 14.2
AM 01.1
11.2.2.
Motorbeveiliging (thermische bewaking)
Beschadiging van kabels door verdraaien of inklemmen!
Functiestoringen mogelijk.
De lokale bediening max. 180° draaien.
De lokale bediening voorzichtig monteren om geen kabels in te klemmen.
Ter bescherming tegen oververhitting en ontoelaatbaar hoge oppervlaktetemperaturen
van de aandrijving zijn in de motorwikkeling PTC-weerstanden of thermoknopen
geïntegreerd. De motorbeveiliging wordt aangesproken zodra de maximaal toelaatbare
temperatuur van de wikkelingen is bereikt.
De aandrijving wordt gestopt en de signaallamp "Verzamelstoringsmelding" op de
lokale bediening brandt.
De motor moet nu eerst afkoelen.
Uitvoering met thermoknopen (standaard)
Na het afkoelen van de motor (signaallamp "Verzamelstoringsmelding gaat uit) kan
de aandrijving weer worden aangestuurd.
Uitvoering met thermoknopen en extra thermisch overstroomrelais in de
besturing (optie)
Voordat de aandrijving weer kan worden geactiveerd dient de foutmelding
(signaallamp "Verzamelstoringsmelding") te worden gereset. De reset vindt plaats
via het in de besturing van de aandrijving ingebouwde overstroomrelais. Daartoe
dient het deksel van de besturingseenheid te worden verwijderd en het relais te
worden ingedrukt. Het relais bevindt zich op de magneetschakelaars.
Uitvoering met PTC-weerstanden (optie)
Voordat de aandrijving weer kan worden geactiveerd dient de foutmelding
(signaallamp "Verzamelstoringsmelding") te worden gereset. De reset wordt via de
keuzeschakelaarstand Reset op de lokale bediening uitgevoerd.

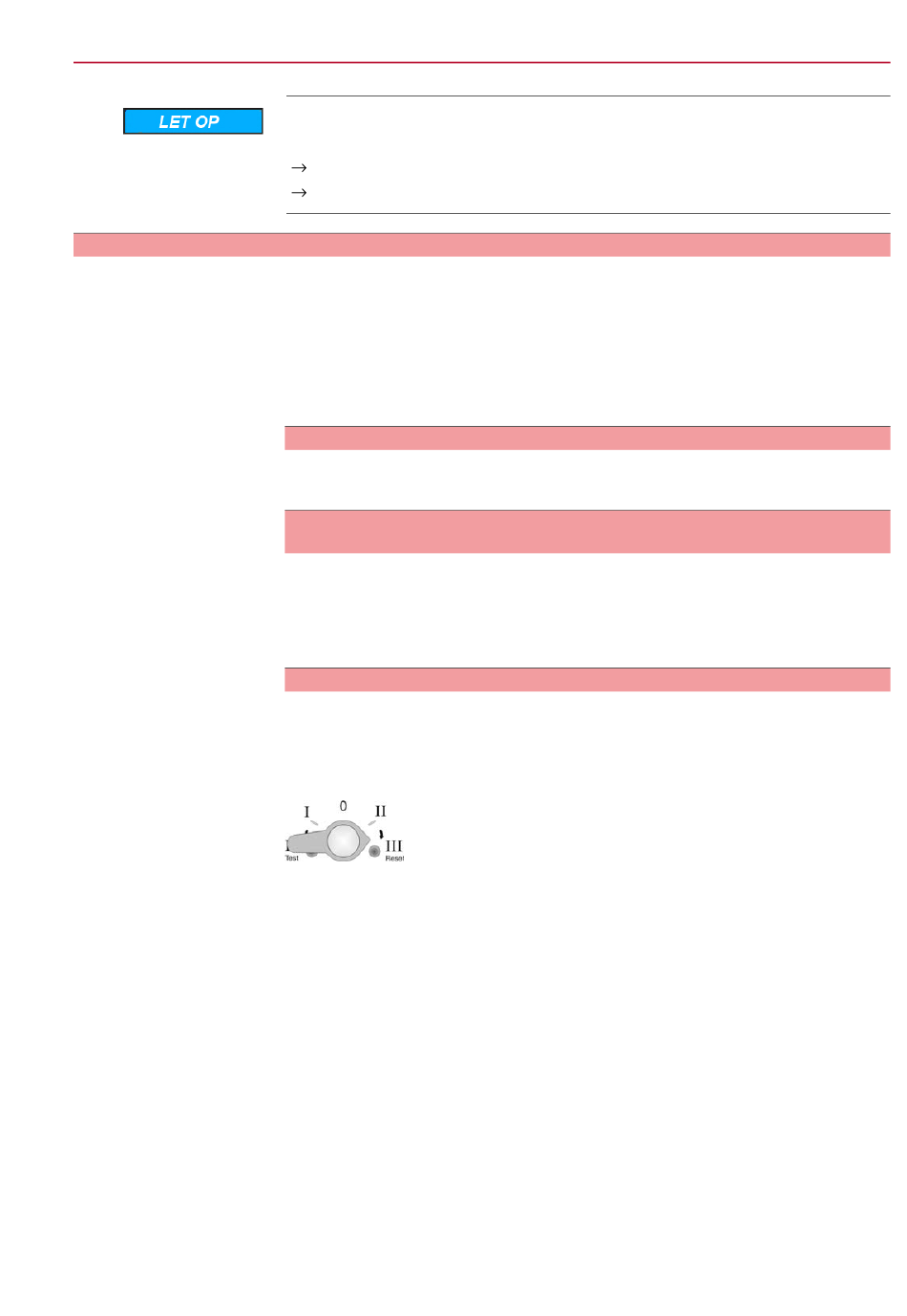

Afbeelding 43: Keuzeschakelaar op de lokale bediening
Verhelpen van storingen
57
