Schroeven:
Gipsplaatanker
Gipsplaatverankering
6 x 29mm (4 stuks)
Schroef M4
9.8 x 25mm (4 stuks)
Schroef M5 (bevestigt de camera
aan de sokkel) x 10 mm (4 stuks)
Zeskantschroef 95 x 50 mm
(gebruikt om de
montageschroeven te
vergrendelen)
Grijze doek
Instructies voor het verwijderen
van apparatuur
LET OP: Gebruik voedingen op de UL-lijst met directe
stekkeraansluitingen die zijn gemarkeerd als Klasse 2/CE-
gecertificeerd of LPS (limited power source) van het vereiste
uitgangsvermogen dat op het apparaat wordt aangegeven.
Kabelvereisten
Voor een juiste werking van het systeem dient u rekening te
houden met de volgende kabel- en voedingsvereisten voor de
camera's. Het wordt aanbevolen om CAT 5-bekabeling of beter
te gebruiken. Alle netwerkkabels moeten in overeenstemming
met van toepassing zijnde codes en voorschriften worden
geplaatst.
De aanbevolen vereisten voor de voedingskabel zijn een 12
VDC of Hi-PoE (802.3 at) bij het aansluiten van de camera.
2 / 7
Waterdichting
(biedt waterdichtheid voor
netwerkverbinding)
Beschermende tape
(Alleen voor buitencamera's)
Installatiehandleiding
Instructies voor het
weggooien van batterijen
Camerabeschrijving

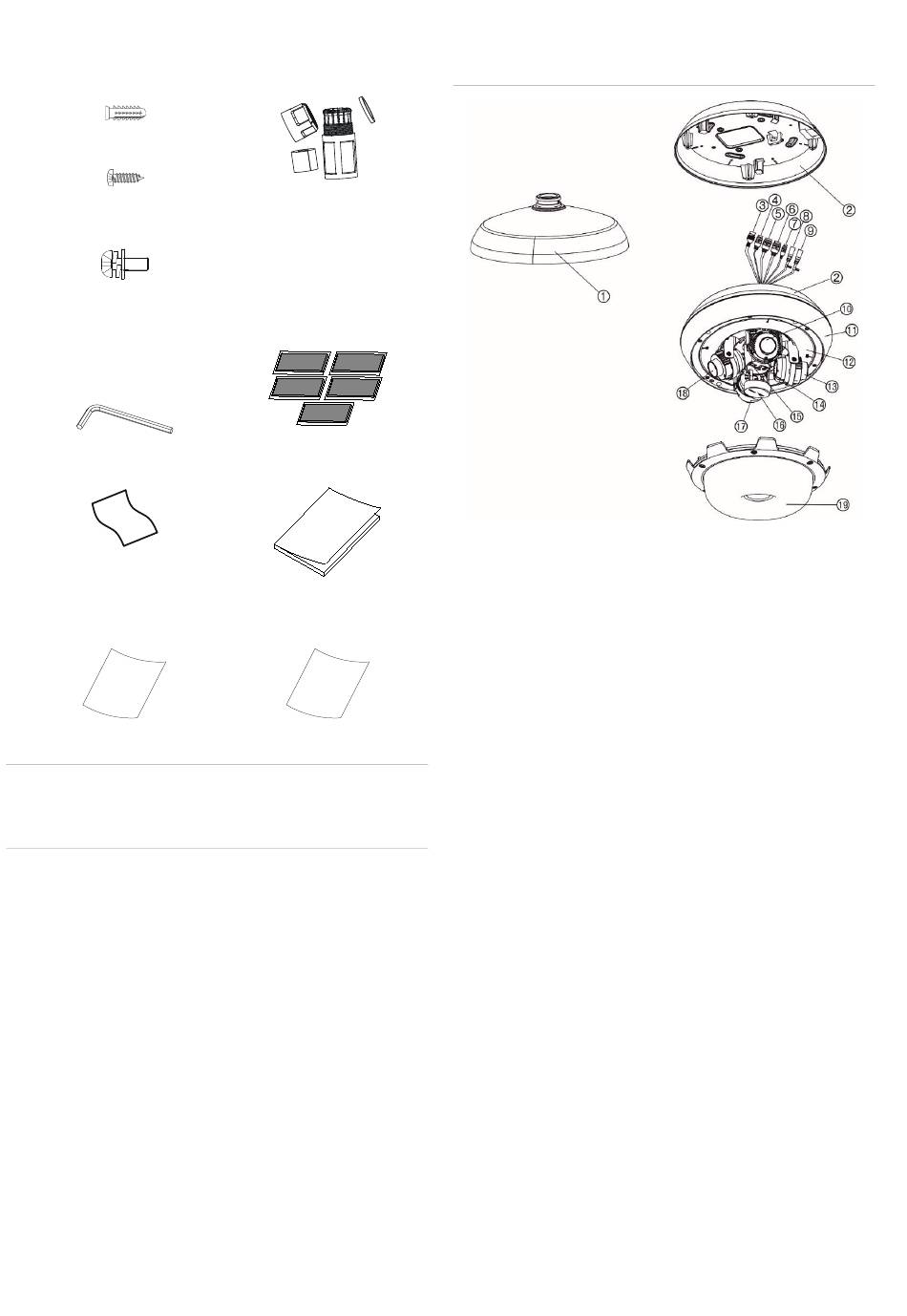

Afbeelding 1: Multi-Imager-camera
1.
Sokkel
2.
Cameravoet
3.
Hi-PoE en netwerkpoort
4.
Voeding, 12 VDC
5.
Alarmingang/-uitgang 1
6.
Alarmingang/-uitgang 2
7.
RS-485-poort
8.
Audio-uitvoer
9.
Audio in
10. Lens
Camera installeren
Opmerking:
Raadpleeg de configuratiegids van de camera
voor gedetailleerde informatie over de cameraconfiguratie.
De multi-imager camera aan een plafond installeren:
1.
Bevestig de cameravoet aan het plafond.
a)
Gebruik de cameravoet als sjabloon om de boorgaten
te markeren.
b)
Als u de kabels naar de zijkant van de camera leidt,
installeer dan de kabeldoorvoer in de zijkant van de
cameravoet.
P/N 1073687-NL • REV C • ISS 10MAR22
11. IR transparante afdekking
12. Cameraplaatsingsbak
13. Lens
14. Resetknop
15. Sleuf voor SD-kaart
16. Toegangsklep voor SD-
kaartsleuf en resetknop
17. Lens
18. Lens
19. Koepelmontage
