Bedieningshandleiding
Bedieningselementen
21 Stuurmodus-keuzeknoppen met
indicatielampjes
Druk de stuurmodus-keuzeknop in om de
stuurmodus te kiezen. Het indicatielampje
naast de huidige stuurmodus gaat branden.
22 Rijsnelheidskeuzeknop met indicatielampjes:
Druk op de rijkeuzeschakelaar om de rij-
instelling te kiezen. Het indicatielampje naast
de huidige instelling gaat branden.

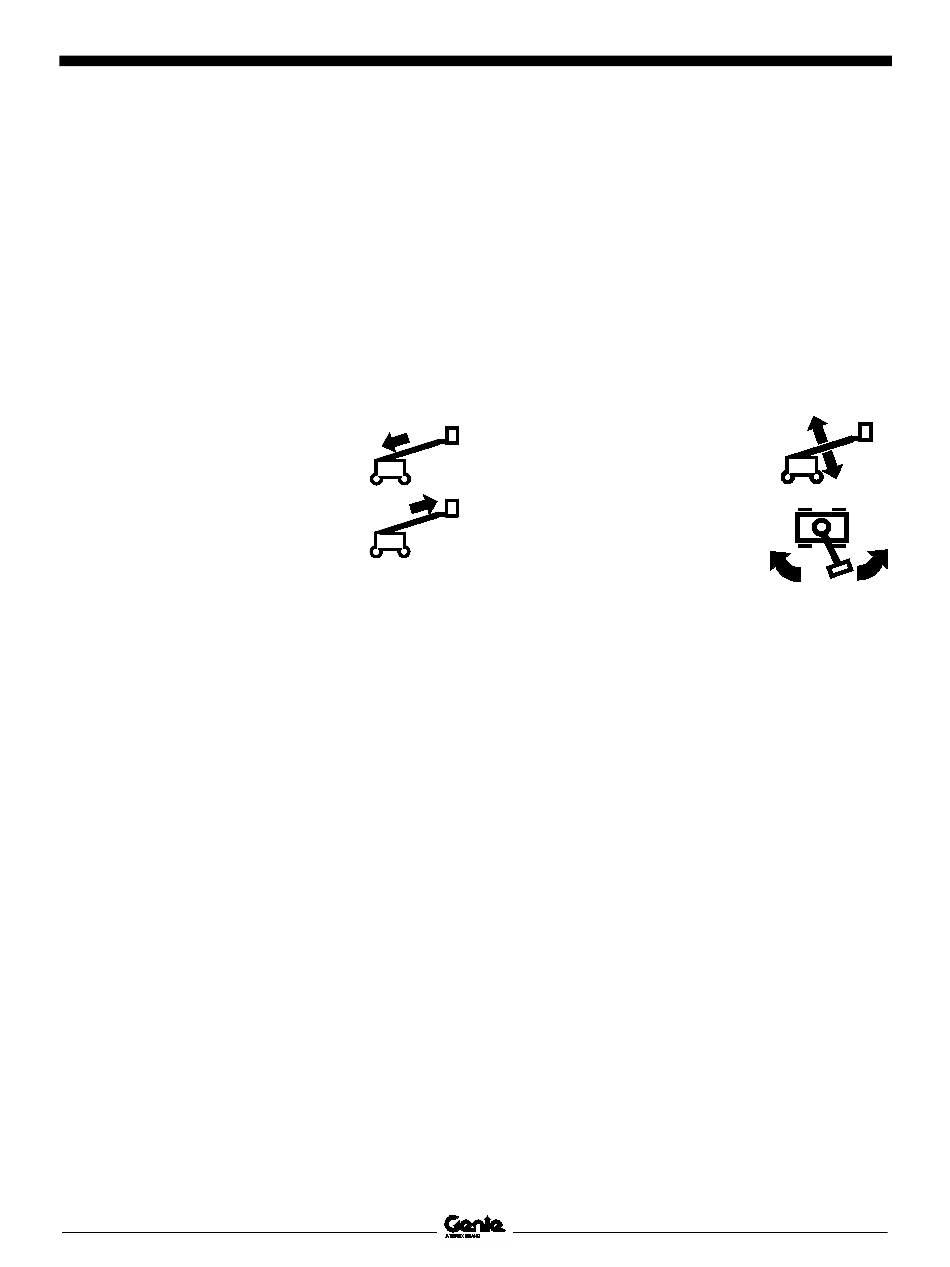

23 Een-assige proportionele joystick voor de
functie 'arm uit-/inschuiven'
Beweeg de joystick omhoog om
de arm in te schuiven.
Beweeg de joystick omlaag om
de arm uit te schuiven.
24 Knop 'as uitschuiven' met indicatielampje
Druk op de askeuzeknop om de assen uit te
schuiven. Het indicatielampje knippert terwijl
de assen worden uitgeschoven en brandt
continu wanneer de assen volledig zijn
uitgeschoven.
25 Knop 'as inschuiven' met indicatielampje
Druk op de knop 'as inschuiven' om de assen
in te schuiven. Het indicatielampje knippert
terwijl de assen worden ingeschoven en
brandt continu wanneer de assen volledig zijn
ingeschoven.
24
26 Gebruikt voor optionele uitrusting
27 Rij-inschakelknop met indicatielampje
Als het lampje brandt, geeft dit aan dat de
primaire arm voorbij een wiel aan de cirkelzijde
is gedraaid en de rijfunctie is uitgeschakeld.
Druk de rij-inschakelknop in en verplaats de
rij-joystick langzaam uit het midden om te
rijden.
28 Twee-assige proportionele joystick voor
functies 'arm op/neer' en
'draaitafelrotatie naar links/rechts'
Beweeg de joystick omhoog
om de arm omhoog te
brengen. Beweeg de joystick
omlaag om de arm neer te
laten.
Beweeg de joystick naar
rechts om de draaitafel naar
rechts te draaien. Beweeg
de joystick naar links om de
draaitafel naar links te
draaien.
29 Niet gebruikt
S-100HD • S-120HD
Tweede uitgave Eerste druk
Onderdeelnr. 1261387DU
