VOORBEREIDING VORK
1. Smeer de lagerzitting en monteer de
bovenste & onderste balhoofdlagers in de
bovenbuis.
2. Monteer de bij het frame geleverde vork
samen met het volledige balhoofd, de
benodigde afstandhouders en de stang in de
hoofdbuis.
3. Draai de bout van de stangkap aan
zodat er geen speling is in het systeem
en zorg ervoor dat het geheel volledig
is vastgeschroefd (1-2 Nm). Markeer de
stuurbuis bovenaan de stang.
4. Verwij der de vork en markeer duidelij k
de stuurvorkbuis 4 mm onder de eerste
markering. Ga na of deze afstand correct
is, omdat hiermee de zaagsnede voor de
stuurbuis wordt bepaald.
5. Smeer de geleverde M4 borgschroeven
lichtjes en monteer het vorkasinzetstuk met
dubbele off set op de vork. Vastdraaien tot
3 Nm.

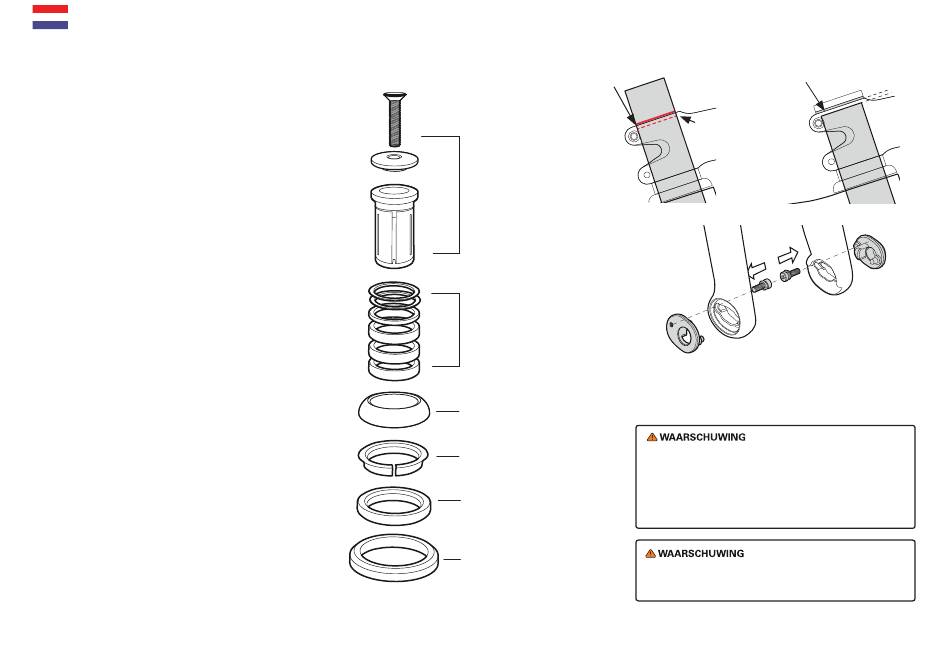

5
1ste
markering
Compressieplug
met dop
1 1/8"
Stangafstandhouders
(totale hoogte 40 mm)
Balhoofdlager
Dop
1 1/8"
Compressiering
Bovenlager
1 1/8",36°x45°
Onderlager
1 1/2",36°x45°
Er wordt aangeraden een 2,5 mm
lange afstandhouder onder de
stangkap te plaatsen
2de markering
/Laatste snede
Opmerking: Zie pagina
18 voor meer informatie
over de montage van het
vorkinzetstuk.
Het frame en de vork van uw Cervélo zij n op
elkaar afgestemd. Vervang een vork niet door
een vork met andere afmetingen zonder eerst
aan de klantendienst van Cervélo te vragen of
deze compatibel is met uw frame.
Adem het stof niet in dat ontstaat tij dens het
zagen van koolstofcomposietmaterialen.
Max.
4 mm
