Installeer een geleideplaat op de luchtaanzuigzijde van de
buitenunit en richt de uitlaatzijde in een rechte hoek op de
richting van de wind:
Voorzie een waterafvoerkanaal rond de basis om het afvalwater
weg te voeren van de unit.
Als het water niet goed van de unit kan worden afgevoerd,
plaatst u de unit op een basis van betonblokken of dergelijke (de
hoogte van de basis mag maximaal 150 mm bedragen).
Als u de unit op een frame plaatst, moet u op minder dan
150 mm van de onderkant van de unit een waterdichte plaat
(lokaal te voorzien) installeren om te voorkomen dat van de
onderkant water kan binnendringen.
Wanneer de unit wordt geïnstalleerd op een plaats die vaak aan
sneeuw wordt blootgesteld, moet de basis zo hoog mogelijk
worden geplaatst.
Als u de unit installeert op een bouwframe,
installeer dan een waterbestendige plaat
(lokaal te voorzien) (op minder dan
150 mm van de onderkant van de unit) of
gebruik een afvoerkit om druppelend
afvoerwater te voorkomen (lokaal te
voorzien). (Zie afbeelding.)
Zorg ervoor dat de unit waterpas staat.
5.2.
Keuze van de installatieplaats in koude streken
AANDACHT
Wanneer de buitenunit wordt gebruikt bij lage buiten-
temperaturen, moet u op de volgende punten letten.

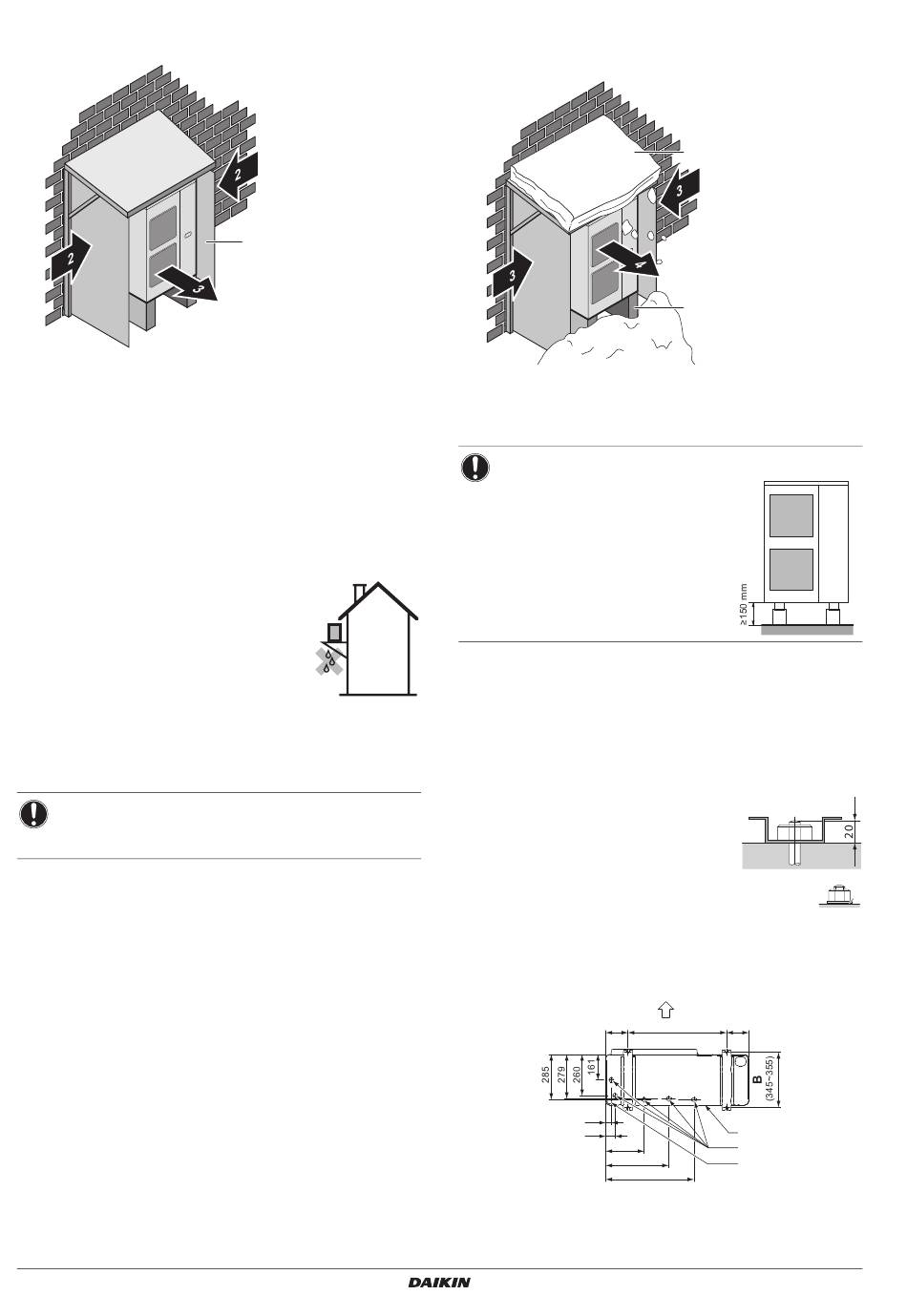

Installeer de buitenunit met de aanzuigzijde naar de muur om
blootstelling aan de wind te voorkomen.
Installeer de buitenunit nooit op een plaats waar de aanzuigzijde
rechtstreeks aan de wind wordt blootgesteld.
Installeer een geleideplaat op de luchtuitblaaszijde van de
buitenunit om blootstelling aan de wind te voorkomen.
Montagehandleiding
5
1
1 Geleideplaat
2 Krachtige wind
3 Uitgeblazen lucht
In streken met zware sneeuwval is het heel belangrijk dat u een
installatieplaats selecteert waar de sneeuw de werking van de
unit niet kan beïnvloeden en de uitlaatzijde in een rechte hoek
op de richting van de wind richt:
6.
Voorzorgsmaatregelen bij de installatie
AANDACHT
Als de afvoeropeningen van de
buitenunit geblokkeerd worden door
een installatiebasis of het oppervlak
van de vloer, moet u de unit hoger
plaatsen zodat er een vrije ruimte
van meer dan 150 mm onder de
buitenunit ontstaat.
6.1.
Funderingswerken
Controleer de stevigheid en het horizontaal vlak van de
ondergrond van de installatie opdat de unit na de installatie geen
trillingen of lawaai zou veroorzaken.
Zet de unit zoals in de funderingstekening van de afbeelding is
aangegeven stevig vast met behulp van de funderingsbouten.
(Zorg voor vier sets M12-funderingsbouten, moeren en ringen.)
De beste manier is om de funderings-
bouten in te schroeven tot op 20 mm
vanaf de bovenkant van de fundering.
Maak de buitenunit vast aan de funderingsbouten
met moeren met plastic vulringen (1) zoals aan-
gegeven op de afbeelding.
Als de coating op het bevestigingsdeel weg is, zullen de moeren
sneller gaan roesten.
Afmetingen (onderaanzicht) (maateenheid: mm)
160
36
61
262
416
A Voorkant (luchtuitlaatzijde)
B Afstand tussen poten
C Bodemframe
D Afvoeropening
E Uitbreekopening
1
1 Voorzie een grote
overdekking.
2 Voorzie een
verhoging.
Installeer de unit hoog
genoeg van de grond
om te voorkomen dat
2
ze onder de sneeuw
wordt bedolven.
3 Krachtige wind
4 Uitgeblazen lucht
A
620
160
B
C
D
E
595
AZQS100~140B7V1B+Y1B
Split-systeem airconditioners
4P332194-1A – 2014.03
1
