4.1 Gaskeurlabels
ATAG E ketels hebben allen Gaskeurlabels.
De volgende Gaskeurlabels komen bij ATAG CV-ketels voor:
- HR107
- HRww
- CW
- SV
Gaskeur Comfortklasse warmwater
Vanaf fabriek is de ketel zo ingesteld dat de ketel voldoet aan Gaskeur CW (m.u.v.
propaan).
Alle eventuele wijzigingen doen het Gaskeurlabel teniet.
5
Ophangen van de ketel
De opstellingsruimte voor de CV-ketel moet vorstvrij zijn. De mantel van de ATAG E is
spatwaterdicht (IPX4D) en is dus ook geschikt voor montage in een badkamer.
De ketel kan met de ophangbeugel en het meegeleverde bevestigingsmateriaal aan
praktisch elke wand worden bevestigd. De wand moet vlak en zó stevig zijn dat deze
het ketelgewicht met waterinhoud kan dragen.
Let op de minimale afstanden tussen ketel, wanden en plafond ten behoeve van het
plaatsen en verwijderen van de mantel (zie figuur 2).
Met behulp van de bijgeleverde aftekenmal kan de plaats van de ketel bepaald wor-
den.
Verwijder vóór het ophangen van de ketel allereerst de mantel van de ketel. De mantel
is tevens de luchtkast en is met vier snelsluitingen (A, B, C en D) aan de achterwand
bevestigd (zie figuur 2).

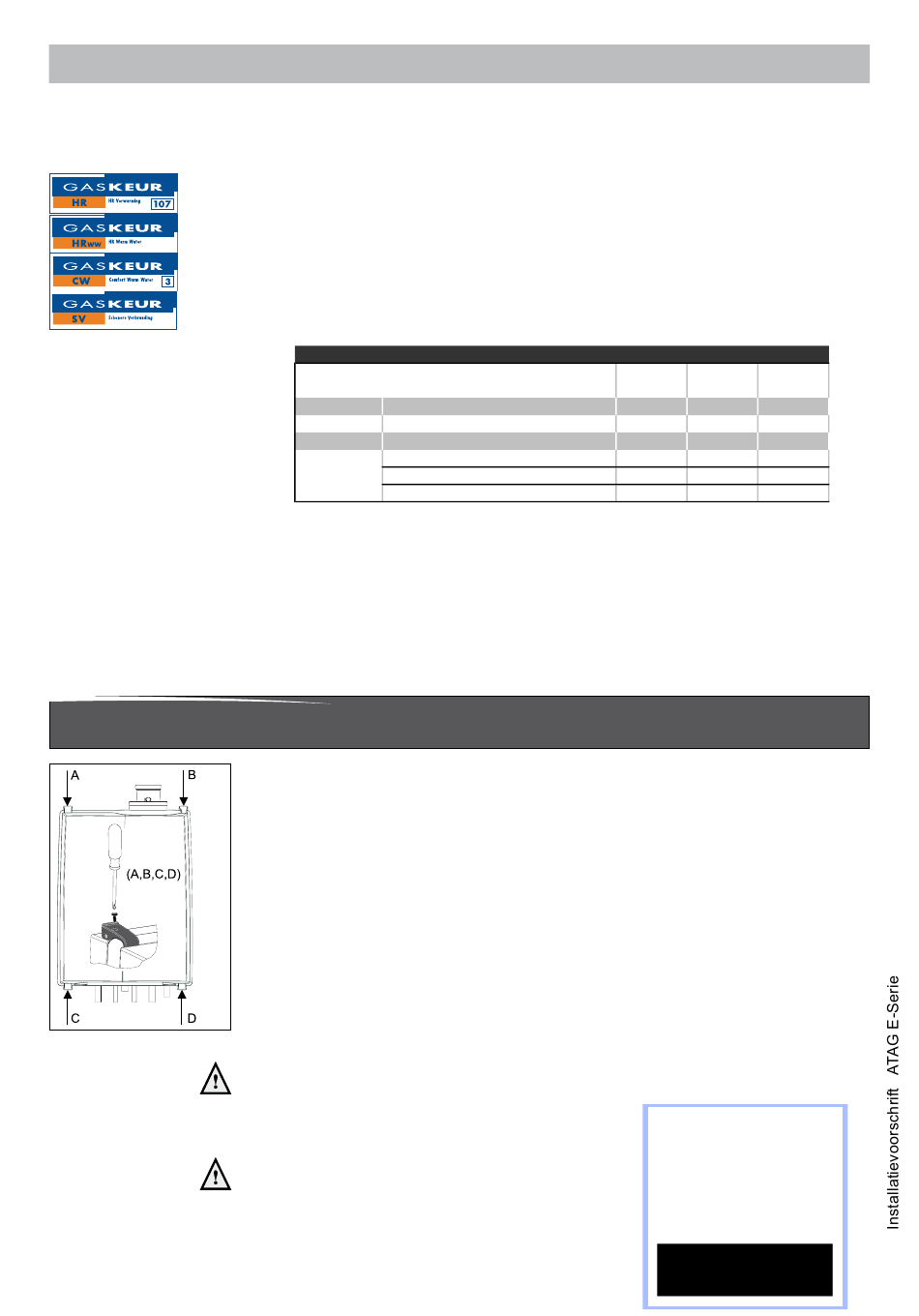

Figuur 2
Borg de snelsluitingen met de schroeven (A, B, C en D) bij het terugplaatsen van
de mantel.
Til de ketel alleen op aan de achterwand.
Hoog Rendement 107%. ATAG ketels bereiken zelfs 109,7% op onder-
waarde.
Hoog Rendement WarmWater. Alle Combi-ketels produceren efficiënt
warmwater op hoog rendement.
Comfortklasse Warmwater. Klasse-indeling van de tapprestaties. De
Combi-ketels vallen in de klassen 3, 4 en 5!
Schone Verbranding. De emissies liggen ver onder de norm die hiervoor
gesteld wordt.
Gaskeur Comfortklasse Warmwater (CW)
Toepassingsklassen
CW3
Keuken of douche of bad (100 l.)
CW4
Keuken of douche of bad (120 l.)
CW5
Keuken of douche of bad (150 l.)
Keuken en douche
CW6
Keuken en bad (150 l.)
Bad (200 l.)
≥ = Minimale waterhoeveelheid in liter/min.
≤ = Maximale tijdsduur in minuten
Keuken
Douche
Bad
(60°C)
(40°C)
(40°C)
≥ 3,5
10
≤ 12
≥3,5
≥ 12,5
≤ 11
≥ 3,5
≥ 12,5
≤ 10
≥ 3,5
≥ 12,5
≥ 3,5
_
≤ 10
_
_
≤ 10
tabel 1
G e s c h i k t v o o r v e r w a r mi n g p e r k a me r me t
S ma r t H o me
s l i mme t h e r mo s t a a t
