Maaidekschakelaar:
De schakelaarl heeft twee standen: INSCHAKELEN en
UITSCHAKELEN. De tuimelschakelaar bedient een
solenoïdeklep op de kleppenset om de maaidekken aan te
drijven.
7
8
10
11

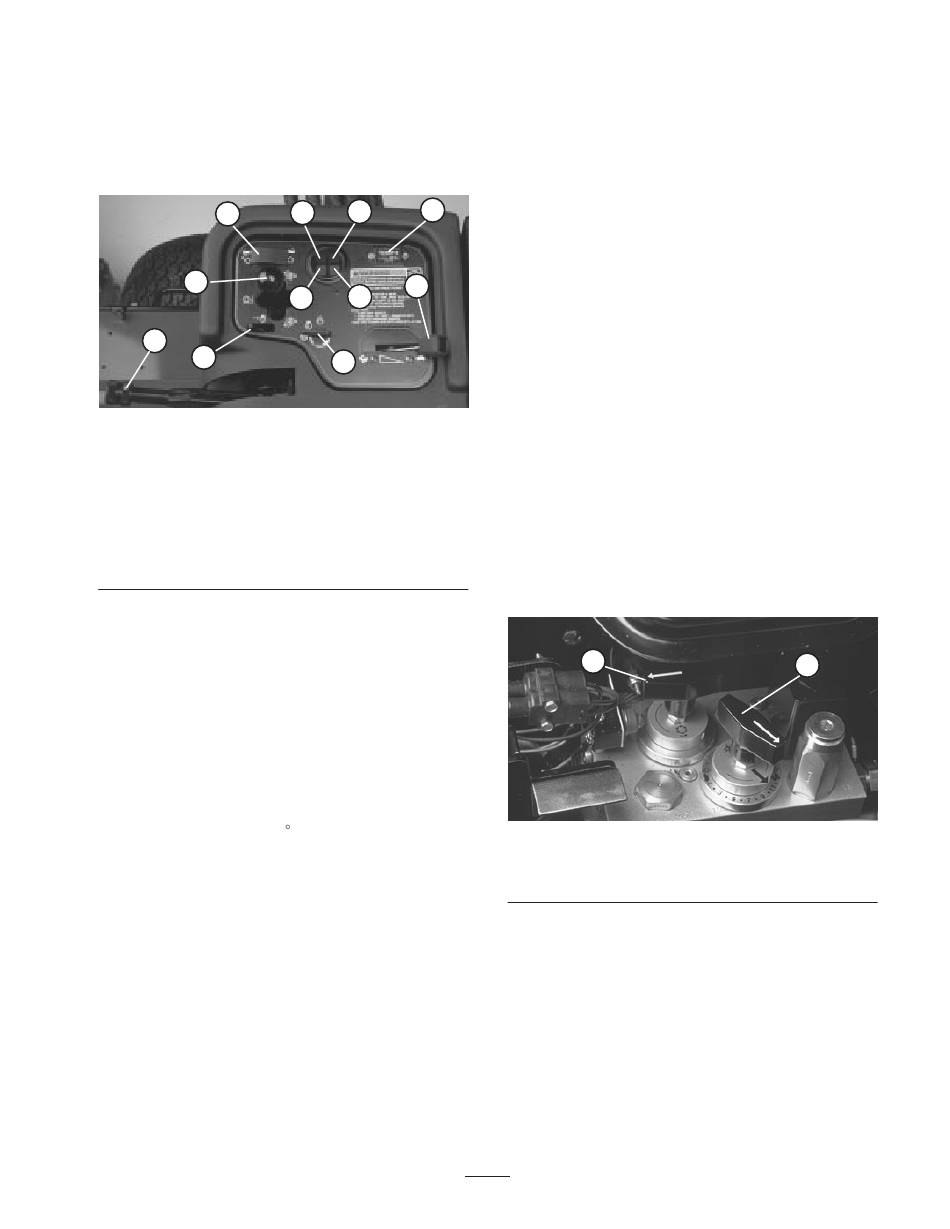

Figuur 37
1. Gashendel
2. Urenteller
3. Temperatuurlampje
4. Oliedruklampje
5. Indicatielampje
gloeibougie
6. Lampje van
wisselstroomdynamo
Urenteller
Toont het aantal uren dat de machine in bedrijf is geweest. De
urenteller gaat lopen als de contactschakelaar op AAN staat.
Waarschuwingslampje
koelvloeistoftemperatuur
Het lampje gaat branden als de temperatuur van de
koelvloeistof te hoog is. Als de tractie-eenheid niet tot
stilstand wordt gebracht en de temperatuur van de
koelvloeistof stijgt nog eens 5 C, zal de motor afslaan.
Oliedruklampje
Het lampje gaat branden als de motoroliedruk gevaarlijk
laag is.
Lampje van wisselstroomdynamo
Het lampje van de wisselstroomdynamo mag niet branden
als de motor loopt. Als het lampje brandt, moet u het
opladingsysteem controleren en indien nodig repareren.
Indicatielampje gloeibougie
Het indicatielampje gaat branden als de gloeibougies in
werking zijn.
2
3
4
1
5
6
9
7. Maaidekschakelaar
8. Schakelhendel van
maaidek
9. Contactschakelaar
10. Parkeerrem
11. Vergrendeling hefhendel
Parkeerrem
Steeds als de motor wordt afgezet, moet u de parkeerrem in
werking stellen om te voorkomen dat de machine per ongeluk
in beweging komt. Om de parkeerrem in werking te stellen,
moet u de hendel omhoog trekken. De motor zal afslaan als
het tractiepedaal is ingetrapt terwijl de parkeerrem in werking
is gesteld.
Vergrendeling hefhendel
Trek de hendel naar achteren om te voorkomen dat de
maaidekken naar beneden vallen.
Toerenregelaar van messenkooien
(Onder de kap van het bedieningspaneel) – Om het
gewenste maaisnelheid (toerental van messenkooi) te
verkrijgen, moet u de knop voor de toerenregeling van de
messenkooien op de juiste instelling voor de maaihoogte en
de maaisnelheid draaien. Zie hoofdstuk Maaisnelheid
(toerental van messenkooien) kiezen.
Wet-knop
(Onder de kap van het bedieningspaneel) – Draai de knop
naar rechts om te wetten en naar links om te maaien.
Verander nooit de stand van de knop als de messenkooien
ronddraaien.
2
Figuur 38
1. Toerenregelaar van
messenkooien
Brandstofmeter
Geeft aan hoeveel brandstof er in de tank zit.
Stoelverstelling
Verstelling in lengterichting – Beweeg de hendel op de
zijkant van de stoel naar buiten, schuif de stoel in de
gewenste positie en laat de hendel los om de stoel in deze
positie te vergrendelen.
27
1
2. Wet-knop
