7
Breng na het solderen de isolatie van de onderste leiding weer
aan en sluit ze af met het bovenste isolatiedeksel (nadat u eerst
de voering hebt verwijderd).
8
Maak de bevestigingsklem van de leiding (C) weer vast (2x M5).
9
Controleer of de lokale leidingen volledig geïsoleerd zijn.
De isolatie van lokale leidingen moet komen tot aan de isolatie
die u weer hebt aangebracht in stap 7. Zorg ervoor dat er geen
ruimte is tussen de twee om te voorkomen dat er condensatie
druppelt (werk de aansluiting eventueel af met tape).

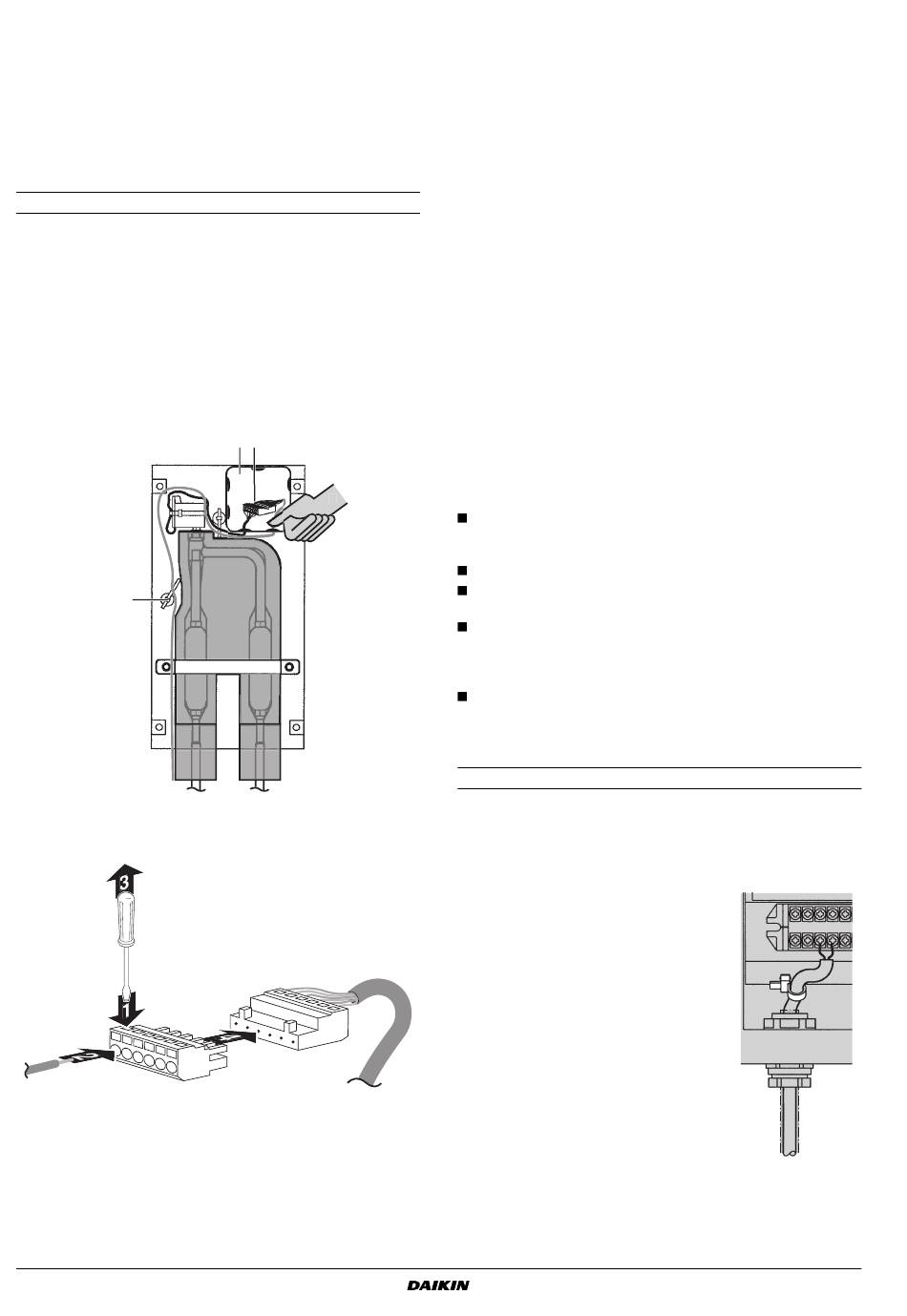

Elektrische werkzaamheden
1
Open het deksel van de elektriciteitskast (A).
2
Duw ALLEEN het tweede laagste draadinlaatgat (B) van binnen
naar buiten. Beschadig het membraan niet.
3
Steek de klepkabel (met draden Y1 ... Y6) van de besturingskast
door dat draadinlaatgat in het membraan en sluit de
kabeldraden aan in de aansluitconnector (C) volgens de
instructies beschreven in stap 4. Leid de kabel uit de kast van de
klepkit zoals te zien in de volgende afbeelding en maak hem
vast met de kabelbinder (D). Zie
pagina 5
voor meer informatie.
D
4
Gebruik een kleine schroevendraaier en volg de instructies voor
het aansluiten van kabeldraden op de aansluitconnector volgens
het bedradingsschema.
5
Let op dat de lokale bedrading en isolatie niet tussen het deksel
van de kast van de klepkit komt vast te zitten wanneer u het
sluit.
6
Sluit het deksel van de kast van de klepkit (4x M5).
Montagehandleiding en gebruiksaanwijzing
5
"Elektrische bedrading" op
A C
B
M
ONTAGE VAN DE ELEKTRISCHE
BESTURINGSKAST
(Raadpleeg
1
Besturingskast
2
Ophangbeugels
3
Hoofdprintplaat
4
Transformator
5
Aansluitklem
6
Optionele printplaat (KRP4)
Mechanische montage
1
Bevestig de besturingskast met de ophangbeugels aan het
montageoppervlak.
Gebruik 4 schroeven (voor gaten van Ø6 mm).
2
Open de deur van de besturingskast.
3
Voor elektrische bedrading: raadpleeg
op pagina
5.
4
Instaleer de moeren van de schroefbouten.
5
Sluit de overbodige openingen af met stoppers (afsluitingen).
6
Sluit na de montage de deur goed zodat de besturingskast
waterdicht is.
E
LEKTRISCHE BEDRADING
Alle lokaal aan te kopen onderdelen en materialen en de lokale
bedrading
moeten
beantwoorden
reglementeringen.
Gebruik uitsluitend koperen draden.
Een erkend elektricien moet instaan voor de volledige
bedrading.
Een hoofdschakelaar of een andere manier om te onderbreken,
met een contactscheiding in alle polen, moet voorzien zijn in de
vaste bedrading in overeenstemming met de toepasselijke
lokale en nationale wetgeving.
Raadpleeg de montagehandleiding bijgesloten bij de buitenunit
voor de grootte van de voedingsbedrading aangesloten op de
buitenunit, het vermogen van de contactverbreker en de
schakelaar, de bedrading en de bedradingsinstructies.
Aansluiting van de draden in de besturingskast
1
Voor aansluiting op buitenunit en op besturing (lokale levering):
Trek de draden binnenin doorheen de moer en draai de moer
stevig dicht voor een goede trekontlasting en bescherming
tegen water.
2
Voorzie een bijkomende trekontlasting
voor de kabels. Maak de kabel vast met
de gemonteerde kabelbinder.
afbeelding
3)
"Elektrische bedrading"
aan
de
plaatselijke
EKEXMCBV3
Optiekit voor combinatie van Daikin-condensorunits
met lokaal geleverde verdampers
4PW32096-1B
