6.3. Installatie fundering
6.3.1. Basisstructuur
Houd rekening met het volgende bij het ontwerp van de
basisstructuur voor de buitenunit:
1) Een stevige basis voorkomt overmatige trillingen en lawaai. De
onderstellen van de buitenunits moeten op een vaste ondergrond
worden gebouwd of op structuren die sterk genoeg zijn om het
gewicht van de units te dragen.
2) Het onderstel moet ten minste 200 mm hoog zijn om voldoende
ruimte te bieden voor de leidingen. Bij de hoogte van het onderstel
moet ook rekening worden gehouden met het eventueel aanbrengen
van een bescherming tegen sneeuw.
3) Zowel stalen als betonnen onderstellen zijn geschikt.
4) Een typisch ontwerp van een betonnen onderstel is afgebeeld in
afb. 6-5. Een typische betonspecificatie is 1 deel cement, 2 delen
zand en 4 delen steenslag met stalen wapening. De randen van het
onderstel moeten worden afgeschuind.
5) Om ervoor te zorgen dat alle contactpunten even stevig zijn, moet
het onderstel volledig waterpas staan. Het basisontwerp moet ervoor
zorgen dat de punten aan de onderkant van de units die het gewicht
moeten dragen, volledig worden ondersteund.
Rubberen anti-vibratie blokken
Buitenunit
Vaste grond / oppervlak
≥80mm
≥80mm
≥80mm

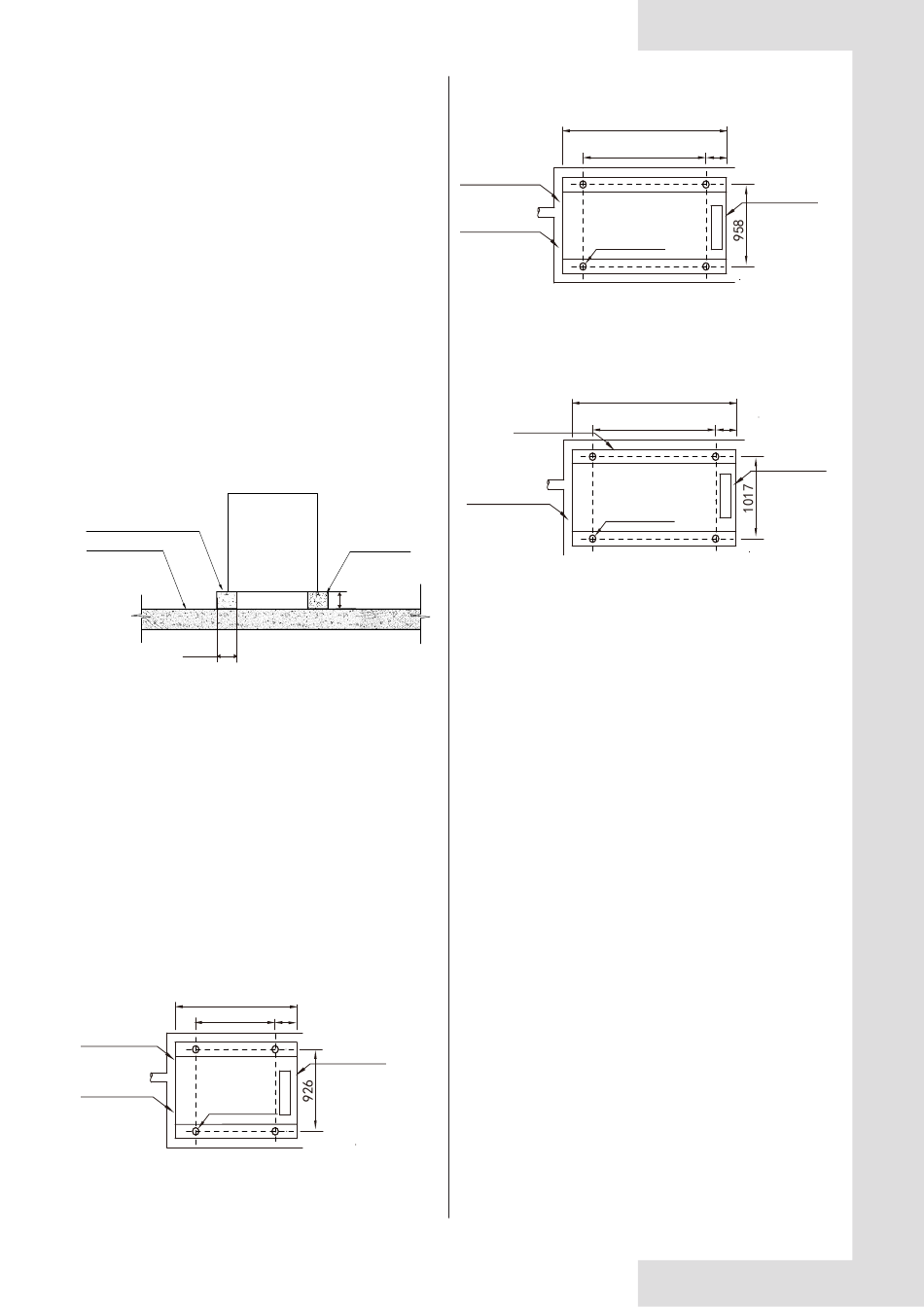

Afb. 6-6 Vooraanzicht van het onderstel
6.3.2. Locatietekening van de fundering van de
unit: (eenheid: mm)
1) Als de unit hoog is geplaatst en moeilijk bereikbaar is voor
onderhoudspersoneel, kan een geschikte steiger rond de unit worden
aangebracht.
2) De steiger moet het gewicht van het onderhoudspersoneel en de
onderhoudsvoorzieningen kunnen dragen.
3) Het onderframe van de unit mag niet worden ingebed in het beton
van de fundering van de installatie.
4) Voorzie een waterafvoerkanaal rond de fundering voor het
afvoeren van condensaat dat zich op de warmtewisselaars kan
vormen wanneer de units in verwarmingsmodus werken. De afvoer
moet ervoor zorgen dat het condenswater weggeleid wordt van
wegen en voetpaden, vooral op plaatsen waar het klimaat van dien
aard is dat het condenswater kan bevriezen.
1870
800
Zijde inlaat- en
1870
uitlaatleidingen
800
1870
800
Waterafvoer
Ankerbout
Afb. 6-7 Bovenaanzicht van het schematische diagram van de
installatieafmetingen van KEM-30 DRS4.1
Betonnen basis
h≥200mm
200mm
≥
200mm
≥
200mm
≥
(eenheid: mm)
530
Zijde elektrische
530
schakelkast
530
2200
1105
2200
2200
1105
1105
Zijde inlaat- en
uitlaatleidingen
Waterafvoer
Ankerbout
Afb. 6-8 Bovenaanzicht van het schematische diagram van
de installatieafmetingen van KEM-60 DRS4.1
Zijde inlaat- en
uitlaatleidingen
Waterafvoer
Ankerbout
Afb. 6-9 Bovenaanzicht van het schematische diagram van de
installatieafmetingen van KEM-90 DRS5
6.4. Installatie van dempers
6.4.1. Tussen het toestel en de fundering
moeten dempers worden aangebracht.
De unit kan via de veerdemper op de fundering worden
bevestigd met behulp van de gaten met een diameter
van Φ15mm op het stalen frame van de onderkant van
de unit. Zie Afb.6-6,6-7 (Schematische weergave van de
installatieafmetingen van de unit) voor details over de
hartafstand van de installatiegaten. De demper wordt niet
met de unit meegeleverd en moet door de gebruiker worden
gekozen in overeenstemming met de relevante vereisten.
Wanneer de unit op een hoog dak of een trillingsgevoelige
plaats wordt geïnstalleerd, dient u de vakbekwaam advies in
te winnen alvorens de demper te kiezen.
6.4.2. Stappen voor de installatie van de
demper
Stap 1. Zorg ervoor dat de vlakheid van de betonnen
fundering binnen een tolerantie van ±3mm ligt. Plaats de unit
vervolgens op de demper.
Stap 2. Breng de unit op de hoogte die geschikt is voor de
installatie van de demper.
Stap 3. Verwijder de klemmoeren van de demper. Plaats het
toestel op de demper, en lijn de bevestigingsgaten van de
demper uit met de bevestigingsgaten aan de onderkant van
de unit.
Stap 4. Breng de klemmoeren van de demper weer aan in de
bevestigingsgaten aan de onderkant van de unit, en draai ze
vast in de demper.
Stap 5. Stel de hoogte van de onderkant van de demper
in en schroef de stelbouten vast. Draai de bouten met één
draai vast om een gelijke hoogteverstelling van de demper te
garanderen.
Stap 6. De klembouten kunnen worden vastgedraaid nadat de
juiste hoogte is verkregen.
8
(eenheid:mm)
425
425
425
Zijde elektrische
schakelkast
2200
(eenheid: mm)
370
1460
2200
2200
370
1460
370
1460
Zijde elektrische
schakelkast
