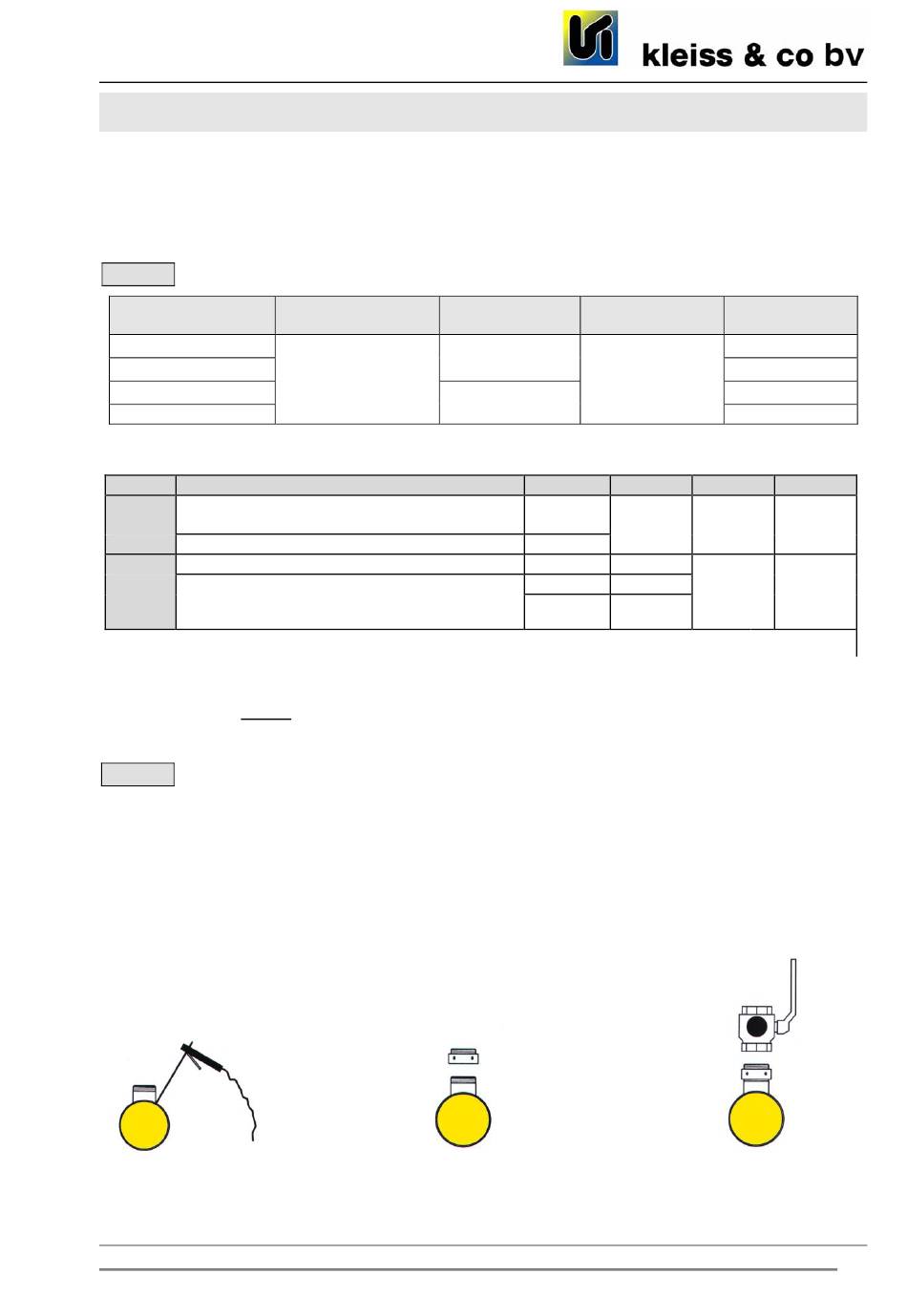

4. Bediening
4.1 Voorbereidende stappen
Afhankelijk van het buismateriaal wordt er een lassok gelast (op stalen leiding) of een zadel
geplaatst op de PE-buis.
LET OP!
Minimum aftakafstand, bij twee blazenzetapparaten achter elkaar, zie tabel 3!
Bereik MDS blazen
Ø70 – 90 mm
Ø90 – 120 mm
Ø120 – 160 mm
Ø160 – 215 mm
Binnendraad G 2" x buitendraad G 2½"
Stalen
Lassok
leiding
Plug met O-Ring-afdichting
PE-
PE laszadel met plug van de firma's:
leiding
Waarschuwing: Alleen originele onderdelen gebruiken om storingen en gevaar te
voorkomen!
LET OP! Vóór het monteren van de lassok of laszadel moet eerst gecontroleerd worden of de
plug probleemloos in de aftak gemonteerd kan worden. Hiermee kan getest worden of er
beschadigingen zijn aan het schroefdraad wat voor problemen zou kunnen zorgen bij het
plaasten van de plug.
De adapter voor de afsluiter wordt op de buitendraad van de lassok of zadel gemonteerd. De
" kogelkraan op de adapter schroeven en sluiten.
2 ½
Handleiding BZA-4-G1-NL 20201013
Maatvoering aftak
lassok of zadel
2" Bi.x 2 ½" Bu
doorlaat 56,7 mm)
Aanboordiameter
Zakpijp
Ø55 - klein
56,5 mm
Ø55 - groot
FRIATEC
PLASSON
GEORG
FISCHER
Minimum
Ø
aftakafstand
420 mm
500 mm
700 mm
900 mm
Tabel 3
Tabel 4
11
