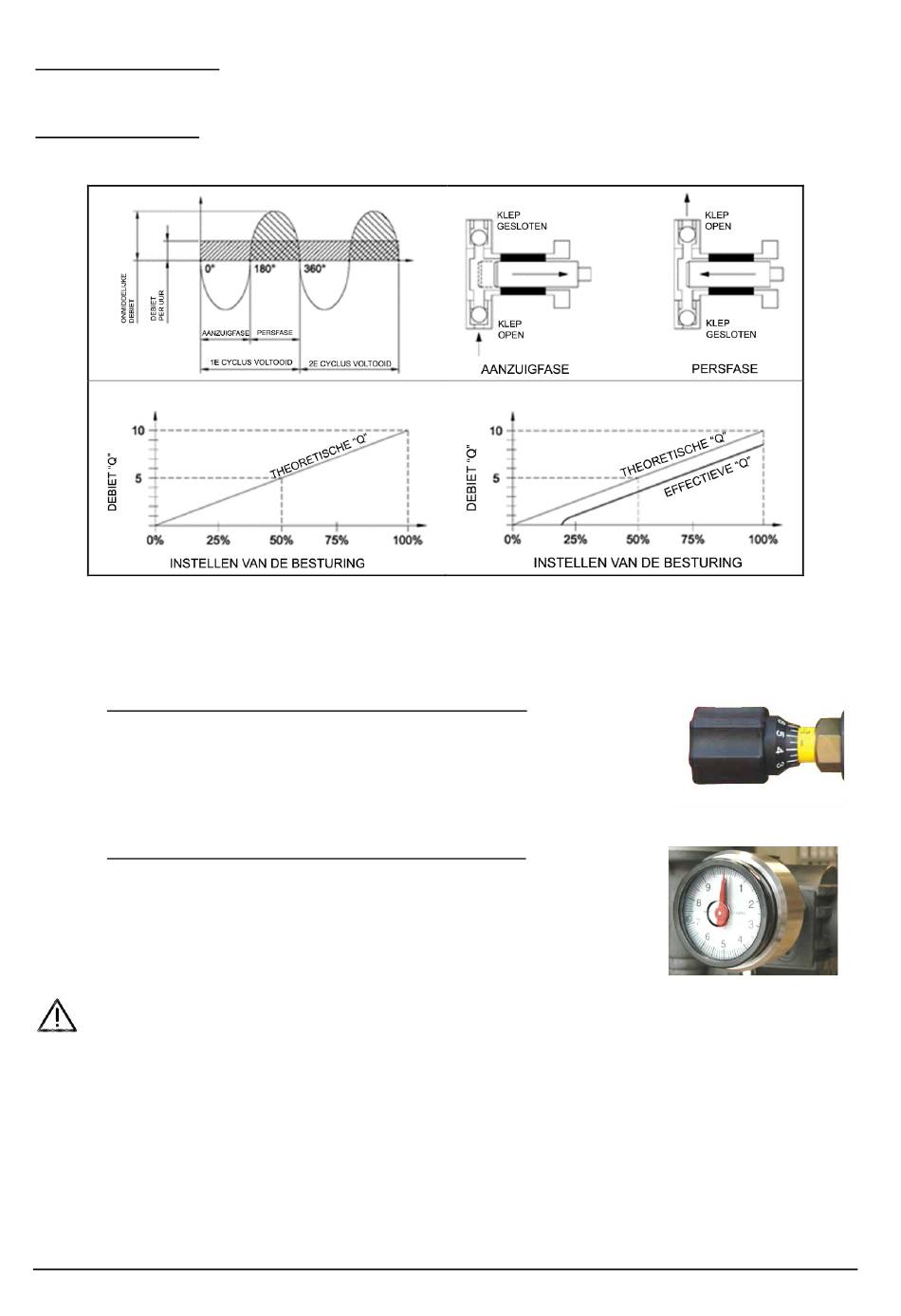

Het theoretische debiet komt exact overeen met het volume dat door de zuigerbeweging wordt beschreven.
De grafische weergave van zijn gedrag is een lijn waarvan de trend evenredig is met de instelling van het af-
stelsysteem.
Het werkelijke debiet is onvermijdelijk lager dan het theoretische debiet vanwege het volumetrisch rende-
ment van de pomp. Het varieert naargelang van het type en de grootte van de pomp, de aard en de viscositeit
van de te verpompen vloeistof, de werkdruk enz. (zie afbeelding 2).
Afbeelding 1
Afbeelding 2-A
10.2.1 Afstelsysteem van het debiet
De afstelling van het debiet verloopt continu en regelmatig en kan worden uitgevoerd terwijl de pomp stilstaat
of draait. Het is echter gemakkelijker om te werken met draaiende pomp, vooral voor pompen met een mem-
braan met een grote diameter.
10.2.1.1 Handmatige afstelling met knop en lineaire nonium
Standaarduitvoering die wordt geleverd wanneer er geen specifiek afstelsysteem
vereist is.
De knop, die draait op een vaste nonium, draait op een lineaire schaal verdeeld van
0 tot 10. De nul (0) aan de onderkant van de knop is de referentie voor het instellen
van het besturingssysteem op de gewenste procentuele waarde van het debiet.
10.2.1.2 Handmatige afstelling met zwaartekracht indicator
Handmatige versie als alternatief voor de "basis" versie (op aanvraag).
Handige en snelle handmatige bediening gecombineerd met een nauwkeu-
rige, duidelijke en onmiddellijke aflezing. De wijzerplaat heeft een percen-
tageschaal (0 tot 100) met een wijzer. Een volledige omwenteling van de
wijzer komt overeen met een instellingswijziging van 1% naar 100%.
LET OP: De afstelling met zwaartekracht indicator kan verspringen tijdens transport of verplaatsing
als gevolg van plotselinge versnellingen, schokken of kantelen.
Ga als volgt te werk om de foutieve afstelling te verhelpen:
-
start de pomp, verwijder de bevestigingsschroef en haal de zwaartekrachtklok uit het handwiel;
-
draai het handwiel tegen de klok in en stop wanneer de zuiger STILSTAAT (zelfs met draaiende motor);
-
draai het horloge tussen uw handen, breng de hand op 0% en plaats het vervolgens terug in het handwiel.
Bestand: UT-5134
Pagina 29 van 50
29
