Bedieningshandleiding

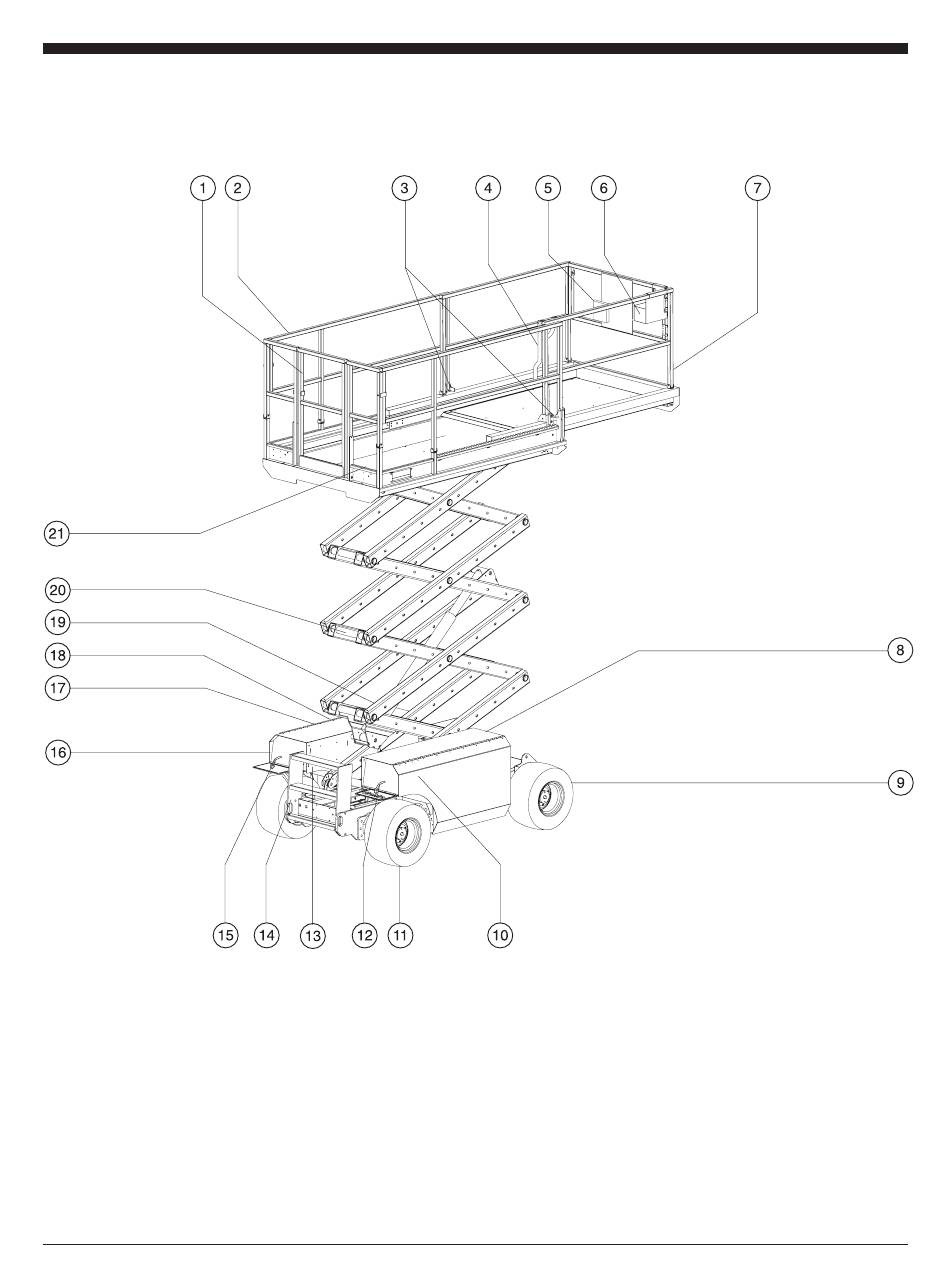

Legenda
1 Platformtoegangshek
2 Platformveiligheidsreling
3 Veiligheidsgordel-
verankeringspunt
4 Vergrendelhendel
platformverlenging
(alleen voor handmatige
platformverlenging)
5 Opbergruimte voor handleiding
6 Platformbediening
7 Platformverlenging
8
8 Afdekking aan accuzijde
9 Stuurwiel
10 Acculader (onder afdekking)
11 Achterwiel
12 Voeding naar acculaderoogje
13 Scheefstandalarm (onder
afdekking)
14 toegangsladder/transport
vastzetpunt
15 Voeding naar platformoogje
Genie GS-2668 DC en GS-3268 DC
Eerste uitgave • Zevende druk
16 Grondbediening met
handmatig daalventiel en
lED-diagnosedisplay
17 Afdekking aan
grondbedieningszijde
18 Peilaanduiding hydraulische
olie (onder afdekking)
19 Knop remvrijzetpomp en
remvrijzethendel (op deze
afbeelding niet zichtbaar)
20 Veiligheidsarm
21 GfCI-contactdoos
Onderdeelnr. 52546DU
