Solesta Smartline

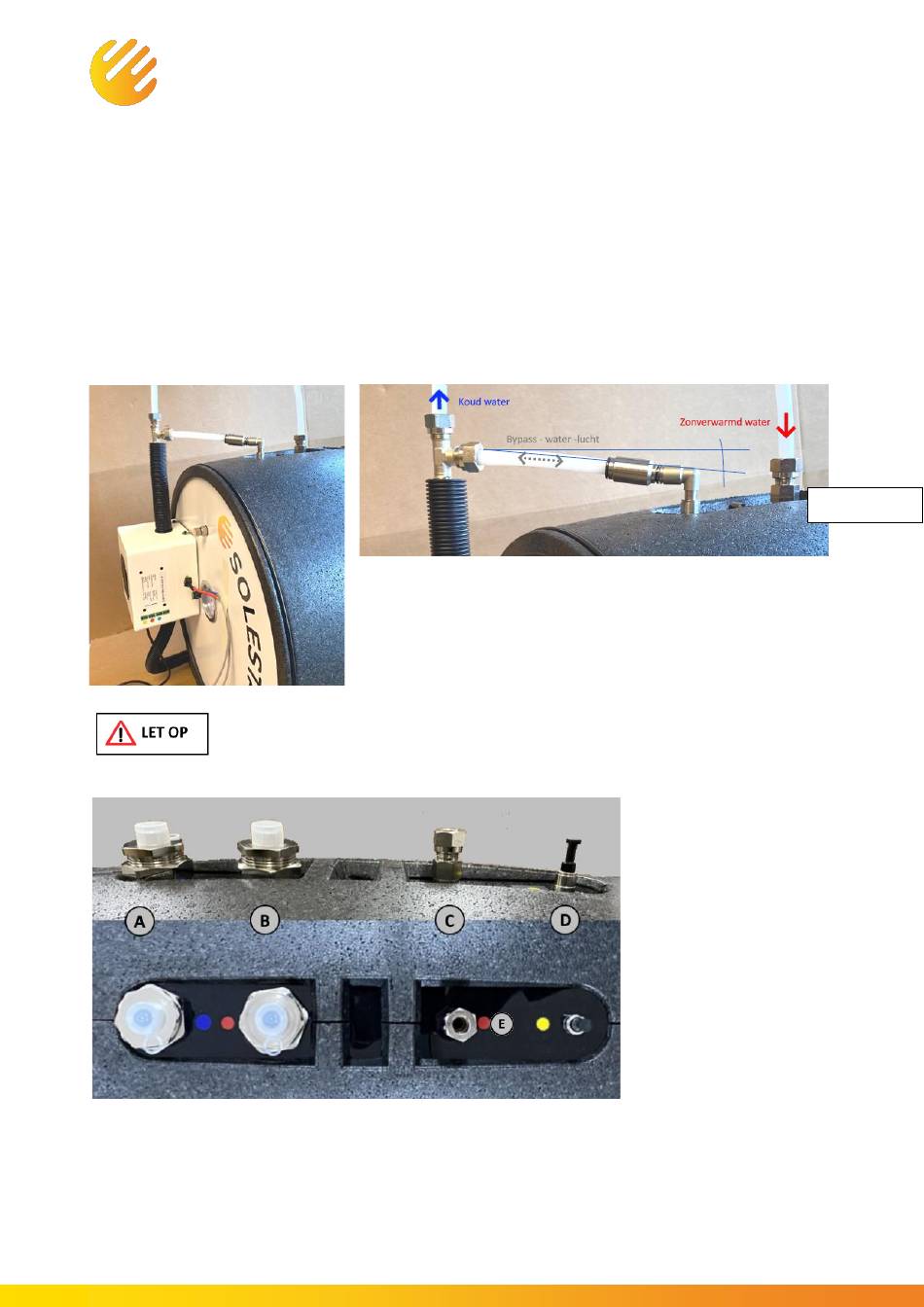

Plaatsing van de los geleverde Bypass
Na het plaatsen van de pompmodule dient de bypass te worden gemonteerd. Deze bypass zorgt ervoor
dat bij stilstand de luchtdruk boven en onder de pomp gelijk is, zodat de pomp zich na het teruglopen
geheel kan vullen met water en luchtbellen kunnen ontsnappen. Deze bypass is voorzien van een vaste
begrenzing. De bypass zorgt ervoor dat wanneer aanvoerslangen niet volledig onder afschot liggen, of
in de loop der tijd gaan doorbuigen, dit geen nadelige invloed heeft op het functioneren van de pomp.
Als de pomp loopt dan zal een beperkte hoeveelheid water terug stromen naar het vat, op het moment
dat de pomp gestopt is, zal lucht (vanuit het vat) terugstromen richting pomp.
Sluit de bypass aan op koppeling D VOORDAT de pomp wordt aangezet, anders zal water uit
het vat stromen. Kans op waterschade.
Foto bovenzijde van het vat
Installatiehandleiding
Monteer de T-aansluiting op de pomp, en zorg dat de push-in
koppeling aan het einde van de bypass in de daarvoor geschikte
koppeling kan worden gestoken – Koppeling zie hieronder. Zet de
push in koppeling nog niet vast, totdat het vat gevuld is met water.
De bypass dient onder licht afschot te worden geplaatst.
februari 2022 – v1.31
Aansluitingen
A.
Aanvoer leidingwater koud
(blauwe)
B.
Warm tapwater naar
naverwarmer (rood)
C.
Retour vanaf collector warm
water (rood)
D.
Opening voor periodiek
bijvullen vat (geel)
+ aansluiting bypass
E.
Uitlaat – overdruk
(condensvorming mogelijk)
Niet op de foto: de aanvoer naar
de collector bevindt zich boven
op de Smart pomp..
Afschot 2°
10 / 36
