7.6 Afmetingen, aansluitingen en vrije ruimte bij vertikaal opstelling
Benodigde vrije ruimte rondom de HR OptiFor OTV
Advies:
150
•
Zijkanten
500
•
Onderkant
500
•
Bovenkant
>500
•
Voorkant
•
Raadpleeg de handleiding van het verwarmingstoestel voor de vrije
ruimte rondom het verwarmingstoestel.
Alle maten in mm
Let op!
Indien de ruimte rondom het toestel minder is dan het advies
wordt de bereikbaarheid van het toestel voor service-
doeleinden beperkt.

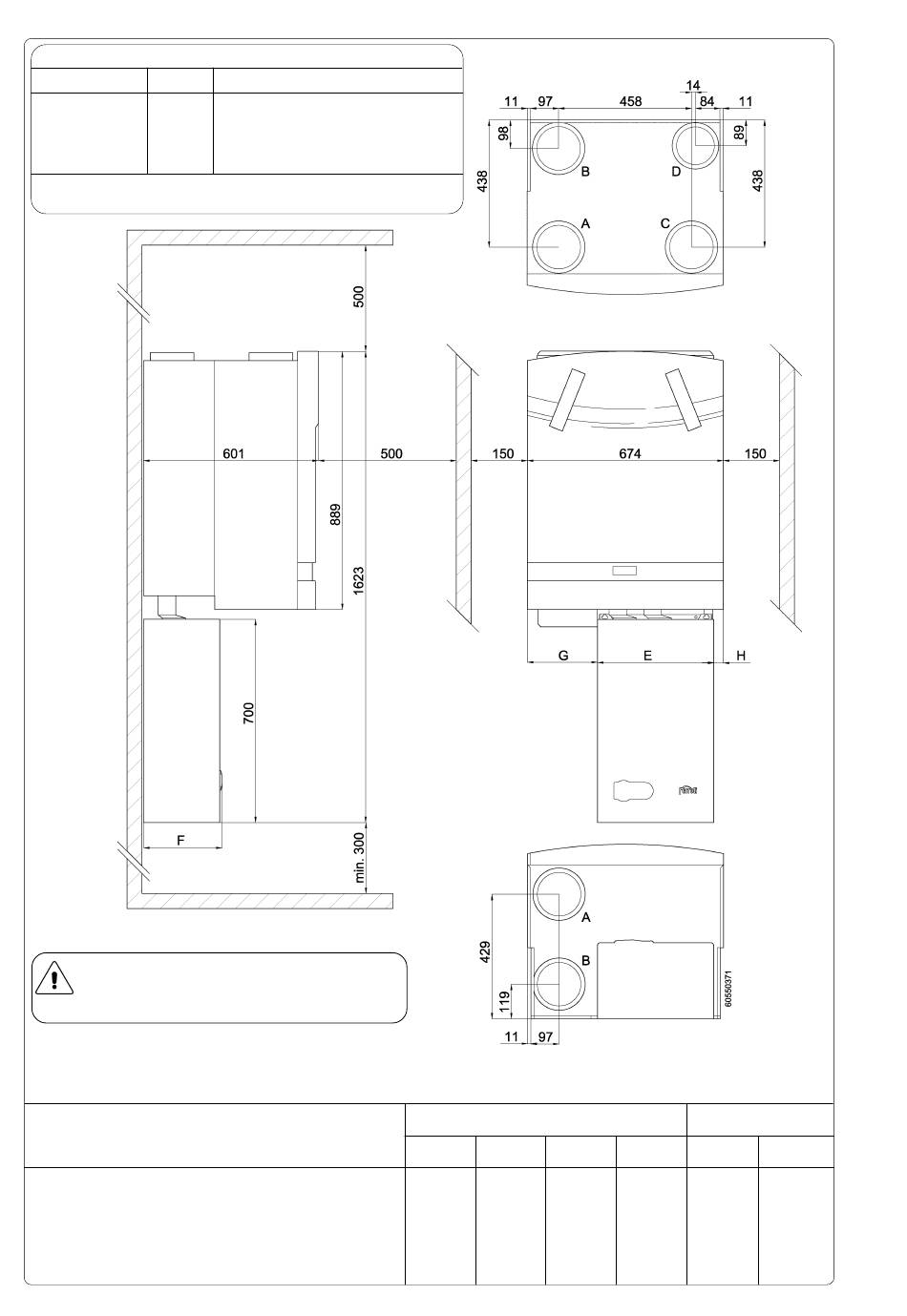

Figuur 7.4 Afmetingen, aansluitingen en vrije ruimte bij vertikaal opstelling
A = Retourlucht woning
B = Toevoerlucht woning
C = Buitenlucht toevoer
D = Ventilatielucht en rookgasafvoer (ø 130 mm)
E = Breedte verwarmingstoestel
F = Diepte verwarmingstoestel
G = Afstand linkerzijde HR OptiFor - verwarmingstoestel
H = Afstand verwarmingstoestel - rechterzijde HR OptiFor
H = Afstand rechterzijde verwarmingstoestel - HR OptiFor
(Verwarmingstoestel steekt buiten de HR OptiFor)
14
Minimaal:
40
300
500
500 (15mm bij gesloten kastdeur)
(ø 150 mm)
(ø 150 mm)
(ø 150 mm)
MegaDens type:
3 en 4
5
4SHR
400
450
450
270
270
320
241
228
216
33
4
---
8
MegaLux type:
5SHR
5
A
500
450
450
320
280
280
200
224
224
---
0
0
26
