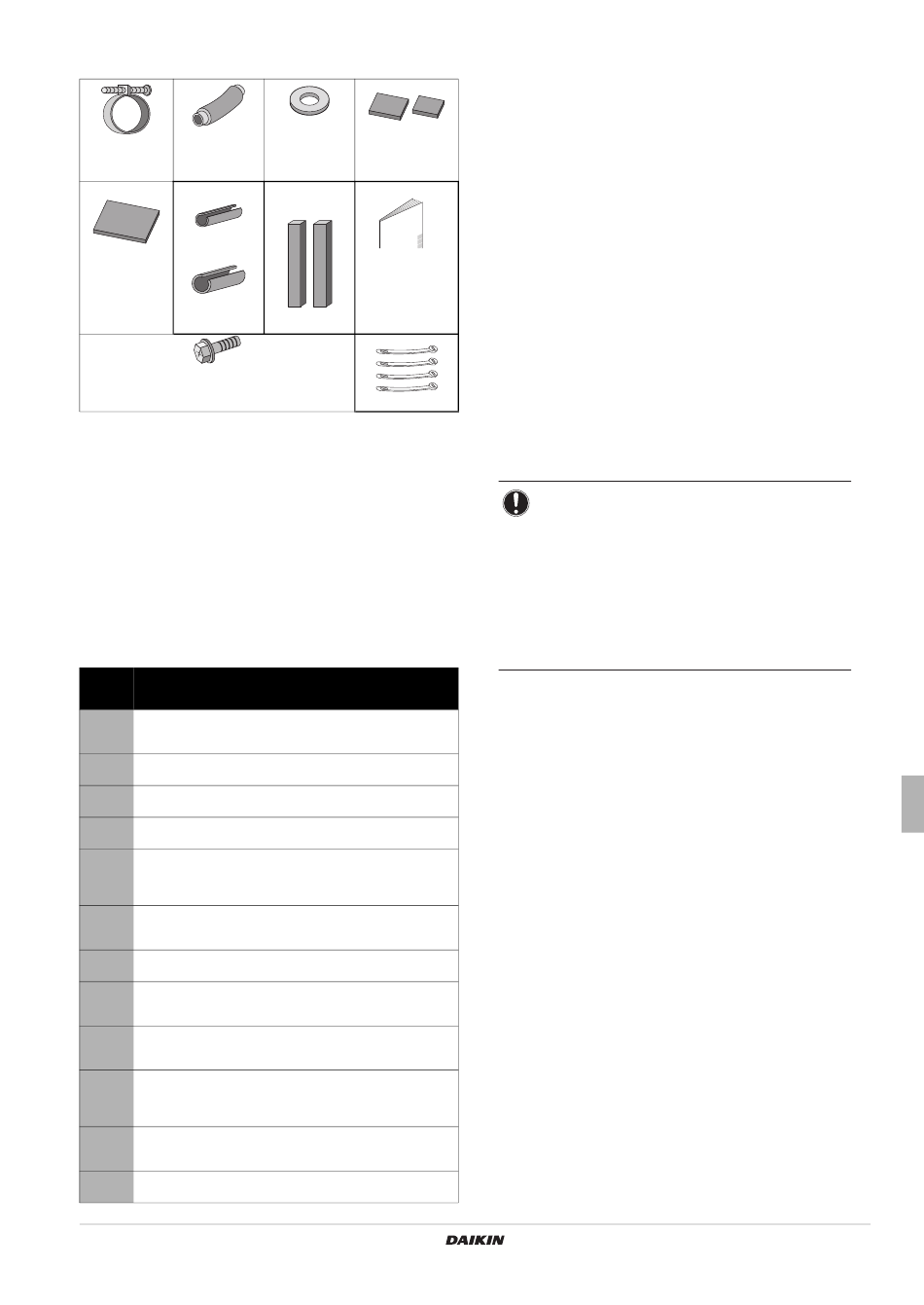

Accessoires
Controleer of de volgende accessoires bij uw unit zijn inbegrepen.
Metalen klem
Afvoerslang
1 stuk
1 stuk
Fittingisolatie
voor
waterleidingen
1 stuk
Grote afsluitplaat
1 stuk
voor
gasleidingen
1 stuk
Schroeven voor leidingflenzen
1 setje
40 stuks.
Schroeven voor het vastzetten van panelen zijn bevestigd aan het
luchtinlaatpaneel.
Optionele accessoires
Er zijn twee soorten afstandsbedieningen: met draad en
draadloos. Selecteer een afstandsbediening na overleg met de
klant en installeer de afstandsbediening op een geschikte
plaats.
Raadpleeg catalogi en technische documentatie om een
geschikte afstandsbediening te selecteren.
Wanneer u de onderaanzuiging installeert: luchtinlaatpaneel en
doekaansluiting voor het luchtinlaatpaneel.
Besteed tijdens installatie extra aandacht aan de volgende
punten en inspecteer na het voltooien van de installatie
Vink
aan na
controle
Is de binnenunit stevig gemonteerd?
Als de apparaten loskomen, kunnen ze trillingen of lawaai
veroorzaken.
Is de gaslektest goed uitgevoerd?
Er kan onvoldoende gekoeld of verwarmd worden.
Is de unit volledig geïsoleerd en gecontroleerd op luchtlekken?
Er kan condenswater gaan druppen.
Stroomt de afvoer goed door?
Er kan condenswater gaan druppen.
Komt de voedingsspanning overeen met de spanning die op de
kenplaat staat?
Er kunnen storingen optreden of componenten kunnen
doorbranden.
Zijn de bedrading en de buizen goed aangelegd?
Er kunnen storingen optreden of componenten kunnen
doorbranden.
Is de unit goed geaard?
Gevaar op elektrische schrokken.
Voldoet de bedrading aan de specificaties?
Er kunnen storingen optreden of componenten kunnen
doorbranden.
Worden de luchtinlaat of de luchtuitlaat van de binnen- of
buitenunit niet geblokkeerd?
Er kan onvoldoende gekoeld of verwarmd worden.
Is de lengte van de koelleidingen en de lading van het
aanvullende koelmiddel genoteerd?
De lading van het koelmiddel in het systeem kan mogelijk
niet goed worden bepaald.
Zijn de luchtfilters goed bevestigd (bij installatie met leiding
achteraan)?
Onderhoud van de luchtfilters kan onmogelijk zijn.
Is de externe statische druk ingesteld?
Er kan onvoldoende gekoeld of verwarmd worden.
1
2
Pakkingring voor
Afsluitplaat
ophangbeugel
middelgroot
8 stuks
2 stuks
Lange afdichting
2 stuks
Installatie-
handleiding en
gebruiksaanwijzing
4 draadbinders
Opmerkingen voor de installateur
Lees deze handleiding zorgvuldig door om een correcte installatie
te waarborgen. Vergeet niet de klant te tonen hoe hij of zij het
systeem op de juiste manier kan bedienen door hem of haar de
meegeleverde gebruiksaanwijzing van de binnenunit te tonen.
Leg de klant uit welk systeem op locatie is geïnstalleerd. Zorg
ervoor de juiste installatiespecificaties in te vullen in het
hoofdstuk
"Wat
te
doen
gebruiksaanwijzing van de buitenunit.
Belangrijke informatie over het gebruikte
koelmiddel
Dit product bevat gefluoreerde broeikasgassen. Laat de
gassen niet vrij in de atmosfeer.
R410A
Koelmiddeltype:
(1)
2087,5
GWP
-waarde:
(1)
GWP = Global Warming Potential
(globaal opwarmingspotentieel)
Afhankelijk van de Europese of lokale wetgeving kunnen
periodieke inspecties voor koelmiddellekken zijn vereist.
Neem voor meer informatie contact op met uw lokale
leverancier.
OPMERKING met betrekking tot tCO
In Europa wordt de uitstoot van broeikasgassen
van de totale koelmiddelvulling in het systeem
(uitgedrukt in ton CO
-equivalent) gebruikt om de
2
onderhoudstermijnen te bepalen. Volg de
toepasselijke wetgeving.
Formule om de uitstoot van broeikasgassen te
berekenen:
GWP-waarde van het koelmiddel × Totale
koelmiddelvulling [in kg] / 1000
Installatieplaats selecteren
(Zie afbeelding 1 en afbeelding 2)
1
Selecteer een plaats voor de montage die aan de volgende
voorwaarden voldoet en die tevens de goedkeuring van uw klant
draagt.
-
Waar de lucht optimaal kan circuleren.
-
Waar doorgang van de lucht niet geblokkeerd wordt.
-
Waar condensatiewater gemakkelijk kan worden afgevoerd.
-
Waar het systeemplafond geen merkbare helling heeft.
-
Waar voldoende ruimte voor onderhoud en service kan
worden gewaarborgd.
-
Waar geen gevaar voor lekkage van ontvlambare gassen
bestaat.
-
De apparatuur is niet bedoeld voor gebruik in een omgeving
waar ontploffingsgevaar is.
-
Waar het buizenwerk tussen de binnen- en buitenunits
binnen de voorgeschreven limiet blijft. (Raadpleeg de
montagehandleiding van de buitenunit.)
-
Houd de binnenunit, buitenunit, voedingskabels en de
besturingsbedrading op tenminste 1 meter afstand van
televisietoestellen en radio's. Dit is om beeldstoring en
bijgeluiden in deze elektrische apparaten te voorkomen. (Een
afstand van 1 meter kan afhankelijk van de omstandigheden
waarbij de elektrische golf wordt geproduceerd, onvoldoende
zijn om storing te voorkomen.)
-
Wanneer de draadloze afstandsbedieningskit wordt
geïnstalleerd, kan de afstand tussen de draadloze
afstandsbediening en de binnenunit minder zijn als er
TL-lampen zijn die in de kamer elektrisch worden gestart. De
binnenunit moet zo ver mogelijk uit de buurt van TL-lampen
worden geïnstalleerd.
voor
het
gebruik"
in
de
eq
2
2
