5 Montage
5.3 Ventilator-uitbreidingsset in de omvormer monteren
Voorwaarden:
☐ De omvormer moet zijn vrijgeschakeld en de onderste deksel van de behuizing moet zijn
geopend (zie installatiehandleiding van de omvormer).
☐ Het multifunctionele relais moet zijn gedemonteerd en de display moet omhoog geklapt zijn
(zie hoofdstuk 5.2 "Multifunctioneel relais demonteren", pagina 12).

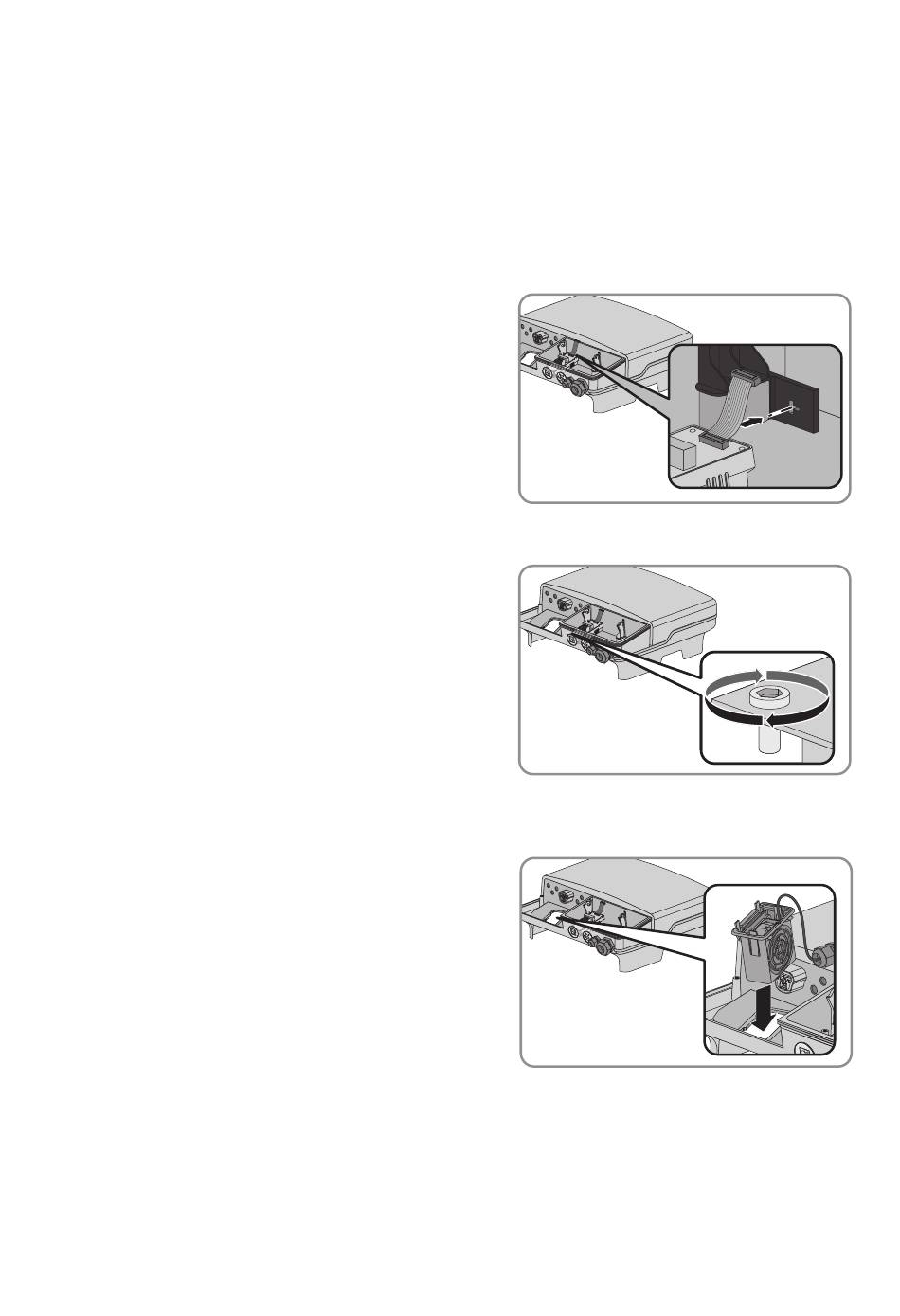

1. Plaats de besturingsmodule in de omvormer en
schuif de vlakbandkabel achter de display naar
boven. Daarbij moet de zoeknok van de
besturingsmodule in de uitsparing van de
displayhouder vallen.
2. Draai de schroef van de besturingsmodule vast met
een inbussleutel SW 3.
3. Verwijder de afdekking van de behuizingsopening voor de ventilatorbehuizing.
4. Plaats de ventilator met de ventilatorbehuizing in de
opening van de behuizing. De pijl op de
ventilatorbehuizing moet daarbij naar de display
wijzen.
5. Schuif de haakjes aan de rechterkant van de ventilatorbehuizing onder de behuizingswand en
druk de ventilator met ventilatorbehuizing in de opening van de behuizing.
☑ De haakjes aan de linkerkant klikken in.
