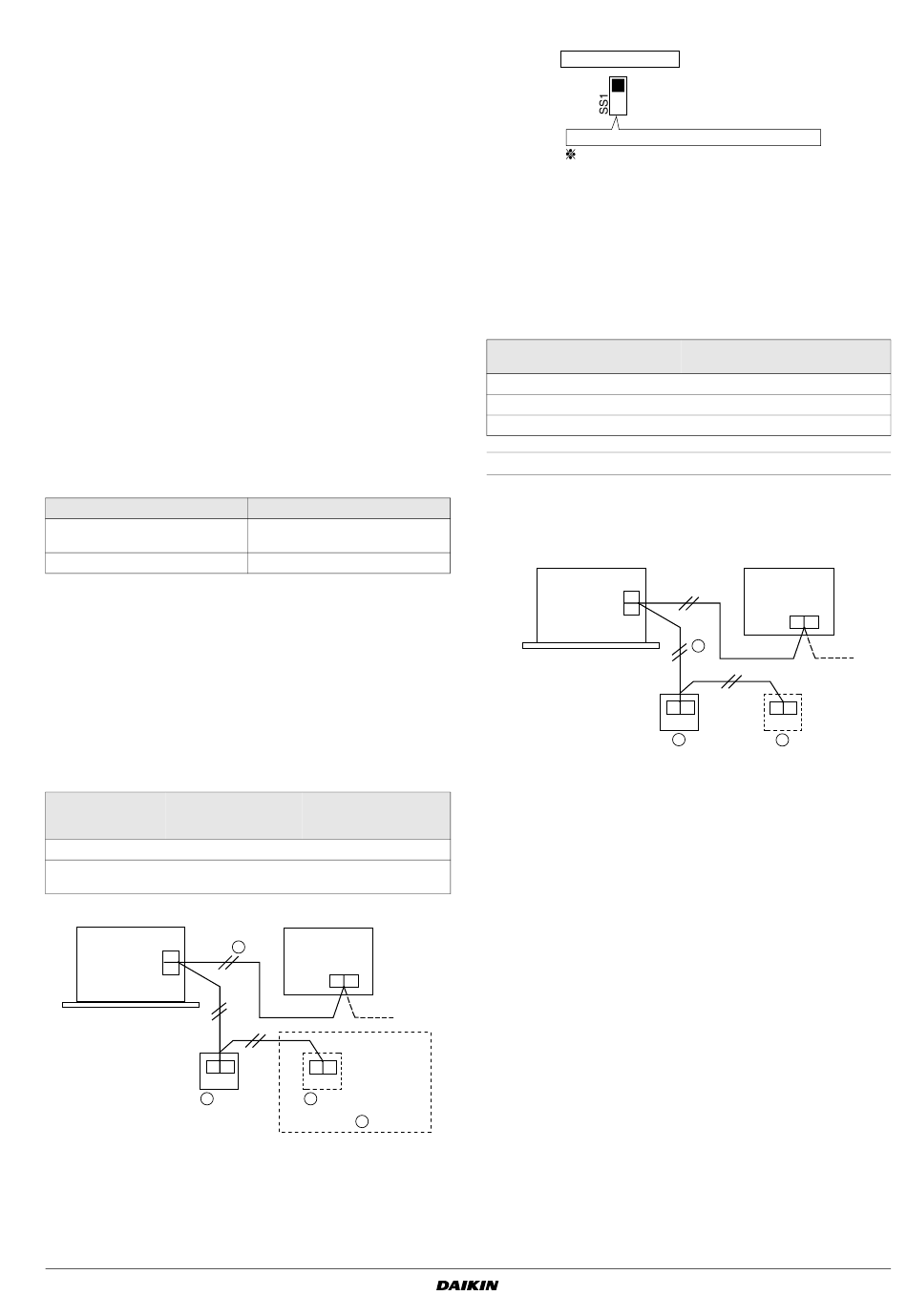

Voorbeeld 1:
De functie voorkoelen/voorverwarmen inschakelen en de HRV-unit
60 minuten nadat de airconditioner is ingeschakeld aanzetten.
Stel de stand voor groepsbediening in op "17" of op "27" voor
•
individuele bediening, het instellingschakelaarnummer op"2" en
het instellingpositienummer op "02".
Stel de stand voor groepsbediening in op "17" of op "27" voor
•
individuele bediening, het instellingschakelaarnummer op"3" en
het instellingpositienummer op "03".
Voorbeeld 2:
Het debiet omschakelen naar de stand "Ultra-Hoog" (In de fabriek
zijn de units ingesteld in de stand "Hoog".)
Stel de stand voor groepsbediening in op "17" of op "27" voor
•
individuele bediening, het instellingschakelaarnummer op "4" en
het instellingpositienummer op"02".
De afstandsbediening voor de HRV aansluiten
De afstandsbediening voor de HRV kan niet worden gebruikt voor het
starten of stoppen of het instellen van de timer. (De LED
geïntegreerde bediening brandt.)
Om de instellingen voor voorkoelen/voorverwarmen te maken, wijzigt
u de instelling voor het debiet op de afstandsbediening voor Hoog (H)
naar Ultra-hoog (UH) etc., maak de initiële instellingen vanaf de
LCD-afstandsbediening voor de HRV.
Omdat het systeem met twee afstandsbedieningen wordt bestuurd,
moet de master/slave instelling worden gemaakt op de manier zoals
hieronder is weergegeven.
Afstandsbediening
Afstandsbediening voor
de airconditioner
Afstandsbediening voor HRV
Zie "Initiële instellingen maken" in de gebruikershandleiding van de
afstandsbediening.
Voorbeeld 3:
Om de voorkoelen/voorverwarmen functie in te schakelen en de HRV
60 minuten later dan de airconditioner in te schakelen, stelt u de
getallen in met de afstandsbediening voor de HRV zoals in voorbeeld 1.
Voorbeeld 4:
Om het debiet op de afstandsbediening om te schakelen van Hoog
naar Ultra-hoog, stelt u de getallen in met de afstandsbediening voor
de HRV zoals in voorbeeld 2.
Ventilatiedebiet
instellen met de
Standaard
afstandsbediening
fabrieksinstellingen
Laag
Laag (L) debiet
Hoog
Hoog (H) debiet
P1
P2
VRV
P1P2
1
1
Afstandsbediening voor
de airconditioner
2
Afstandsbediening voor HRV
VAM350~2000FB
Warmtewisselaar
HRV ("Heat Reclaim Ventilation" of Hergebruik van warmte)
4P333249-1A – 2012.11
Master/slave instelling
Slave
Master
Als ingesteld
zoals in voorbeeld 5
Laag (L) debiet
Ultra-hoog (UH)
luchtdebiet
HRV
3
P1 P2
P1 P2
2
5
3
Maximumlengte
verbindingskabel: 500 m
Sluit de afstandsbediening voor de HRV aan en stel de schakelaars
op de printplaat van de HRV in op de fabrieksinstellingen.
Fabrieksinstelling
NOR
H
M
Verander de instellingen van de schakelaars niet.
SS1 is een instelschakelaar voor speciale
doeleinden. Wanneer de instellingen
veranderd worden zal de unit stoppen met
normaal te werken.
Met de afstandsbediening voor de HRV kunnen rechten voor het
bedienen van de verwarming/koeling in multi-systemen voor
gebouwen worden toegekend.
De rechten voor koelen/verwarmen worden in- of uitgeschakeld
met de ventilatiestandknop op de afstandsbediening voor
de HRV.
Met de afstandsbediening voor de airconditioner kan dit niet
worden gedaan.
Selecteren van rechten voor
koelen/verwarmen
Ingeschakeld
Uitgeschakeld
Niet ingesteld
Directe kanaalverbindingsysteem voor 1-groep-bediening
De verbindingsaansluitingen en de instellingen van de schakelaars
op de printplaat van de totale warmtewisselaar moeten hetzelfde zijn
als bij "Standaardsysteem voor 1-groep-systeem".
VRV
P1
P2
1
Afstandsbediening voor
de airconditioner
2
Afstandsbediening voor HRV
Stel de schakelaar op de printplaat van de HRV in op de standaard
fabrieksinstellingen.
1
Vergeet
niet
de
initiële
kanaalverbinding op ingeschakeld in te stellen.
Als de afstandsbediening voor de HRV nog niet is
aangesloten, kunnen de initiële instellingen worden gemaakt
met de afstandsbediening voor de airconditioner. Stel de
stand in op "17", het instellingschakelaarnummer op "5", en
het instellingpositienummer op "02" volgens de procedure uit
paragraaf
"De instellingen" op pagina
Als de afstandsbediening voor de HRV is aangesloten,
moeten de initiële instellingen met de afstandsbediening voor
de totale warmtewisselaar worden gemaakt. Stel dezelfde
getallen is als is beschreven bij het instellen met de
afstandsbediening voor de airconditioner(hierboven) volgens
de procedure zoals is beschreven in "initiële instellingen
maken"
in
de
afstandsbediening.
2
De instellingen voor de overige functies van de HRV moeten
worden gemaakt volgens de procedure zoals die is beschreven
in "Standaard 1-groep gekoppeld-bedieningsysteem".
Display voor wisselbediening
Brandt niet
Brandt
Knipperend
HRV
P1 P2
3
P1P2
P1 P2
1
2
3
Maximum totale kabellengte:
500 m
instellingen
voor
de
13.
gebruikershandleiding
van
Installatiehandleiding
Directe
de
17
