EKACPG
LEES AANDACHTIG DEZE HANDLEIDING VOORALEER
DE UNIT OP TE STARTEN. GOOI DEZE HANDLEIDING
NIET WEG MAAR BEWAAR ZE IN UW ARCHIEF VOOR
LATERE RAADPLEGING.
EEN FOUTE INSTALLATIE OF BEVESTIGING VAN
APPARATUUR
OF
ELEKTRISCHE
SCHOK,
BRAND OF ANDERE SCHADE AAN APPARATUUR
VEROORZAKEN. GEBRUIK DAAROM UITSLUITEND
DAIKIN-TOEBEHOREN DIE SPECIAAL ONTWORPEN
ZIJN VOOR TOEPASSING MET DE APPARATUUR EN
LAAT ZE OOK INSTALLEREN DOOR EEN VAKMAN.
RAADPLEEG BIJ TWIJFEL OVER DE INSTALLATIE-
PROCEDURES OF HET GEBRUIK ALTIJD UW DAIKIN-
VERDELER VOOR ADVIES EN INFORMATIE.
I
NLEIDING
Onze welgemeende dank voor de aankoop van deze EKACPG-
adreskaart. Met deze adreskaart kunt u een DICN-systeem
installeren en/of via het MODBUS-protocol communiceren met uw
waterkoeler met een Building Management System of een
monitoringsysteem.
W
ATERKOELERMODELLEN
Deze specifieke adreskaart is ontworpen voor gebruik met de
volgende waterkoelers
• EWAQ080~260DAYN****,
• EWYQ080~250DAYN****
*= , , 1, 2, 3, ..., 9, A, B, C, ..., Z
I

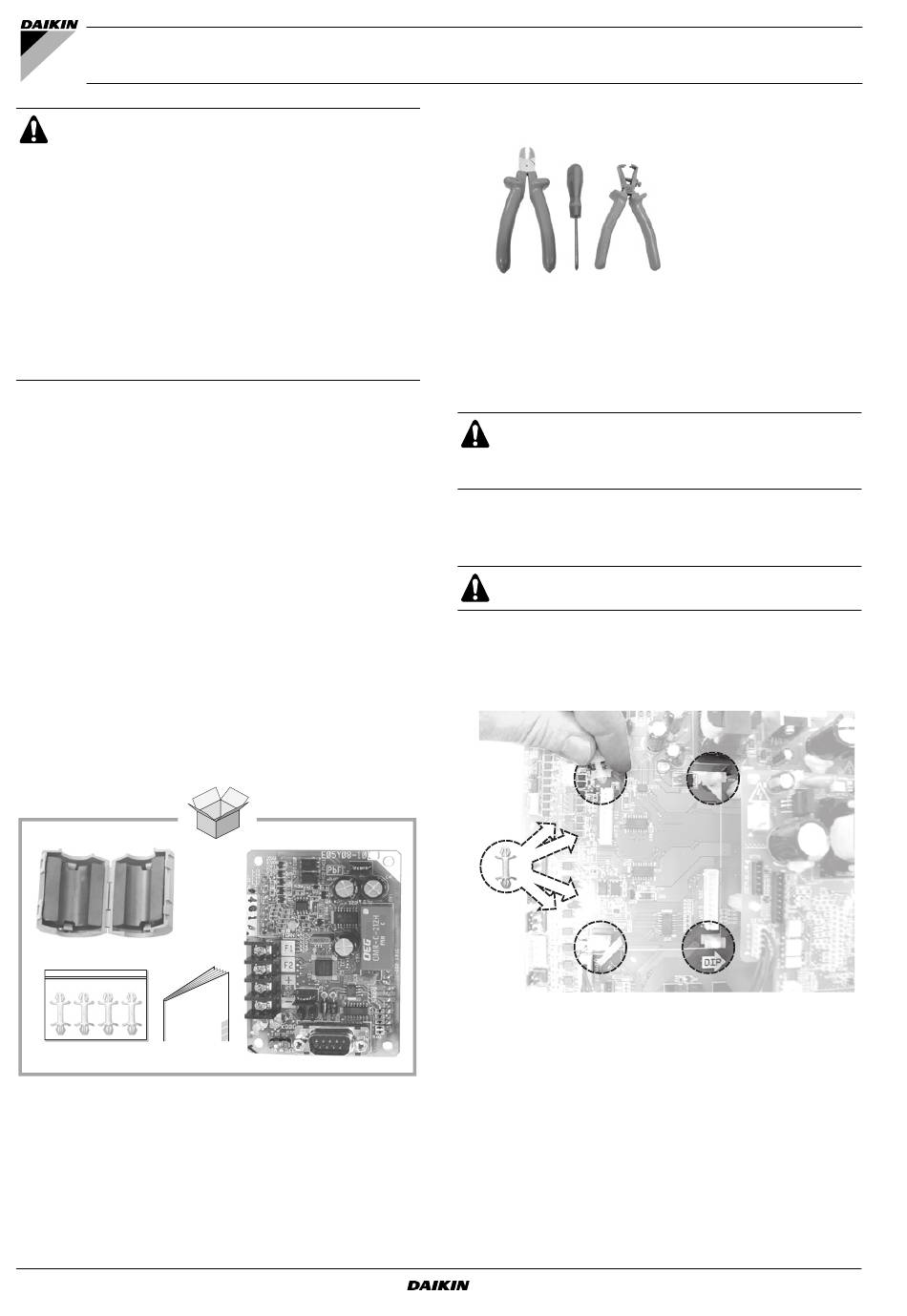

NHOUD VAN DE KIT
B
C
Deze kit bestaat uit:
A
Adreskaart
B
Ferrietkern
C
Plastic zak met 4 afstandhouders
D
Installatiehandleiding
Installatiehandleiding en gebruiksaanwijzing
1
TOEBEHOREN
KAN
KORTSLUITING,
LEKKEN,
A
D
Adreskaart
V
EREIST GEREEDSCHAP VOOR DE INSTALLATIE
EEN
V
OORALEER U DE ADRESKAART MANIPULEERT
Bij verkeerde manipulatie kan uw adreskaart worden beschadigd.
Houd daarom uw adreskaart vast aan de randen. Raak nooit de
achterkant aan met uw handen.
Controleer alvorens u de unit voor het eerst opstart of ze
goed geïnstalleerd is. Lees daarom eerst aandachtig de
montagehandleiding die is meegeleverd met de unit en de
aanbevelingen van "Controle voor het opstarten".
I
NSTALLEREN VAN DE ADRESKAART
Schakel de voeding uit vooraleer de adreskaart te
installeren.
Adreskaart installeren
1
Plaats de 4 afstandhouders in de daartoe voorziene gaten in de
printplaat A11P in de schakelkast zoals te zien in de afbeelding.
Installatiehandleiding en
gebruiksaanwijzing
Adreskaart
4PW35237-1C
EKACPG
