Figuur 22

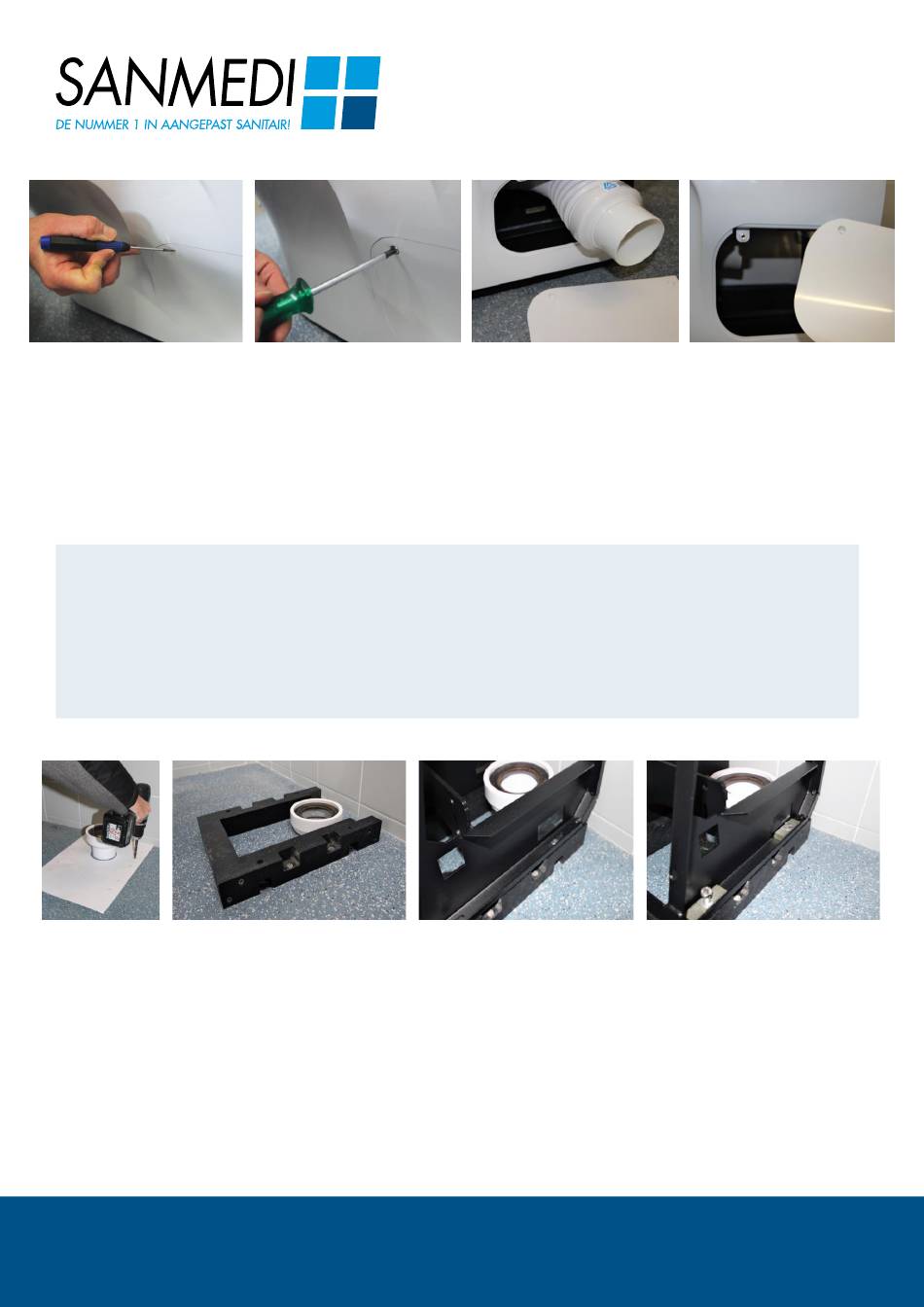

FLEXIBELE AFVOER TOEPASSEN VIA DE ZIJKANT
1.
Verwijder met een scherp voorwerp de afdekkapjes van de schroeven in het zijpaneel.
2.
Draai de schroef eruit.
3.
Verwijder het zijpaneel.
4.
Plaats de afvoerslang.
5.
Snijdt de ruimte voor de afvoerslang uit in het paneel.
6.
Herplaats het zijpaneel. Draai de schroef aan en bedek deze met het afdekkapje.
DE ZITHOOGTE IS TE LAAG VOOR DE GEBRUIKER
De zithoogte van de Closomat Palma Vita is 45 cm. Indien de gebruiker de voorkeur geeft aan een
hogere zit: gebruik een verhogingssokkel, type Palma Vita. Deze zijn verkrijgbaar in een hoogte van 2
1⁄2, 5, 7,5 en 10 cm. Zie onderstaand voor de installatie van de sokkel.
NB: Dit heeft tot gevolg dat de standaard hoogte verandert.
Figuur 26
Figuur 27
GEBRUIK MAKEN VAN EEN SOKKEL
1.
Maak gebruik van de mal en boor de gaten.
2.
Plaats de sokkel en draai deze goed vast op alle 4 de punten.
3.
Zet de Closomat over de sokkel.
4.
Gebruik alle 4 bevestigingsblokjes en maak de Closomat vast aan de sokkel.
5.
Bij gebruik van een sokkel kan de onderste afdekkap van de Closomat verlaagd worden tot
de grond, waarbij de sokkel niet zichtbaar is.
Sanmedi bv • Molenwerf 1 • 1911 DB Uitgeest • 0251 316482 • info@sanmedi.nl • www.sanmedi.nl
Figuur 23
Figuur 28
Figuur 24
Figuur 29
PLAATSING
FLEXIBELE AFVOER & SOKKEL
Figuur 25
8
