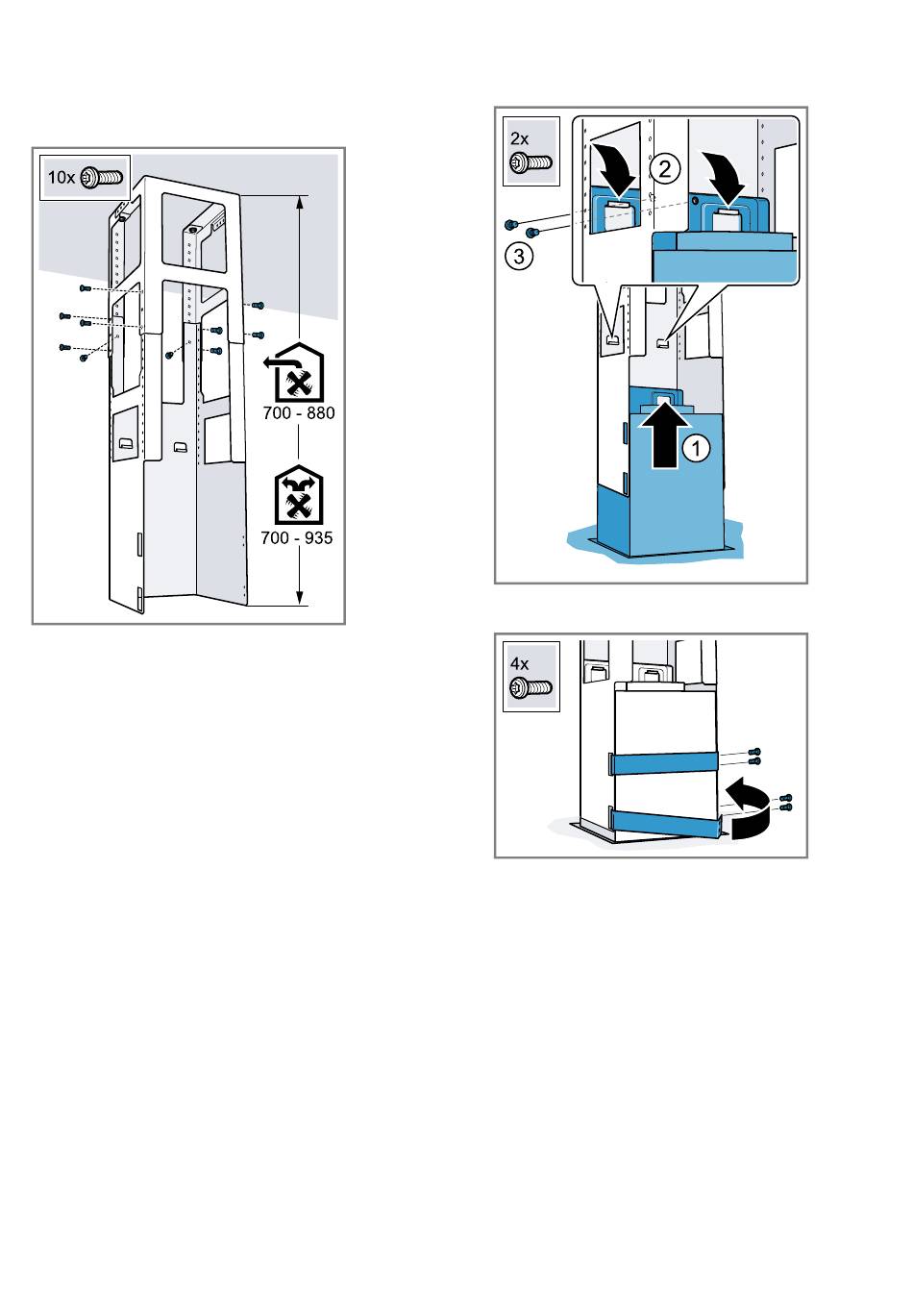

Onderste draagframe monteren
▶
Het bovenste en het onderste deel van het draagfra-
me op de vastgestelde totale hoogte bevestigen
met 10 schroeven.
– Op de juiste positie van het onderste draagframe
letten.
– De open zijde moet in de richting van de bedie-
ningselementen van de kookplaat wijzen.
Tip: Als u de bevestigingsschroeven losdraait, kunt u
het draagframe achteraf uitlijnen.
Apparaat monteren
1.
Het apparaat vanaf de onderzijde in het draagframe
schuiven.
Erop letten dat het netsnoer niet inklemt.
2.
Het apparaat met 2 borgschroeven vastmaken aan
het draagframe.
3.
De bevestigingsbeugel aanbrengen en vastschroe-
ven.
Buizen
Opmerking: Wanneer u een aluminiumbuis gebruikt,
maak dan het aansluitgedeelte eerst glad.
Wij adviseren het gebruik van buizen met een afvoer-
buis van Ø 150 mm.
Luchtafvoerverbinding maken (afvoerbuis Ø 150 mm)
▶
De luchtafvoerbuis rechtstreeks op het luchtafvoer-
aansluitstuk bevestigen en afdichten.
Luchtafvoerverbinding maken (afvoerbuis Ø 120 mm)
1.
Bevestig het verloopstuk op het aansluitstuk van de
luchtafvoer.
2.
De luchtafvoerbuis bevestigen aan het verloopstuk.
3.
De verbindingspunten afdichten.
