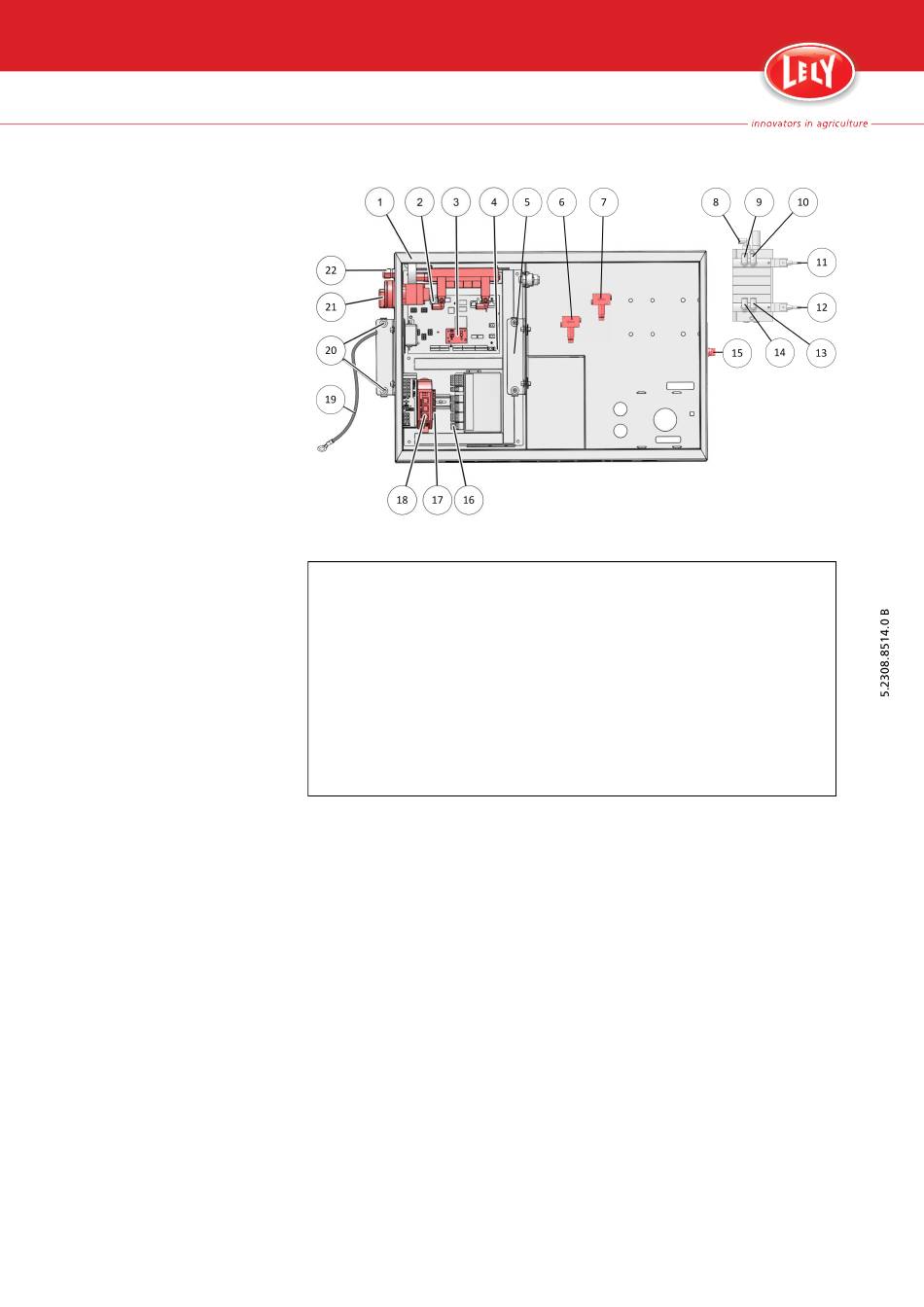

Figure 40. Aansluiten van de besturingskast
LEGENDA:
1. Schroefbevestiging voor aardkabel - 2. Netwerkconnector - 3. FSK-printplaat - 4. 24 V-
netvoeding - 5. Kabeldoorvoer - 6. Drukreduceerklep 2 bar, sluiten M-box, rood
merkteken - 7. Drukreduceerklep 4 bar, openen M-box, zwart merkteken - 8.
Leidingconnector, luchtinlaat van hoofdpersluchttoevoer - 9. Leidingconnector zwarte
luchtslang (M-box) - 10. Leidingconnector blauwe luchtslang (M-box) - 11. Aansluiting
van spoel luchtklep op ADS3830-printplaat (M-box) - 12. Aansluiting van spoel luchtklep
op ADS3830-printplaat (doseerunit) - 13. Leidingconnector blauwe luchtslang
(doseerunit) - 14. Leidingconnector zwarte luchtslang (doseerunit) - 15. Ventiel
perslucht AAN/UIT - 16. Antenne-aansluiting Velos-kast - 17. Veiligheidsaarding (PE) - 18.
Netwerkswitch - 19. Aardekabel - 20. Bouten kabeldoorvoer - 21. Hoofdschakelaar - 22.
E-Link-aansluiting
5-32
INSTALLATIE
