Installatie- en gebruikshandleiding | idSET-34
4
Installatie
4.1
De regeleenheid installeren
De idSET-34-regeleenheid wordt aan de wand gemonteerd. Er bevinden zich
installatieopeningen aan de onderkant van de doos onder de montagegaten voor het
deksel.
Het deksel van de doos moet worden vastgedraaid zodat de rand het onderste gedeelte
raakt. Dit zorgt ervoor dat de reset- en testknop goed functioneert en dat de behuizing strak
zit.

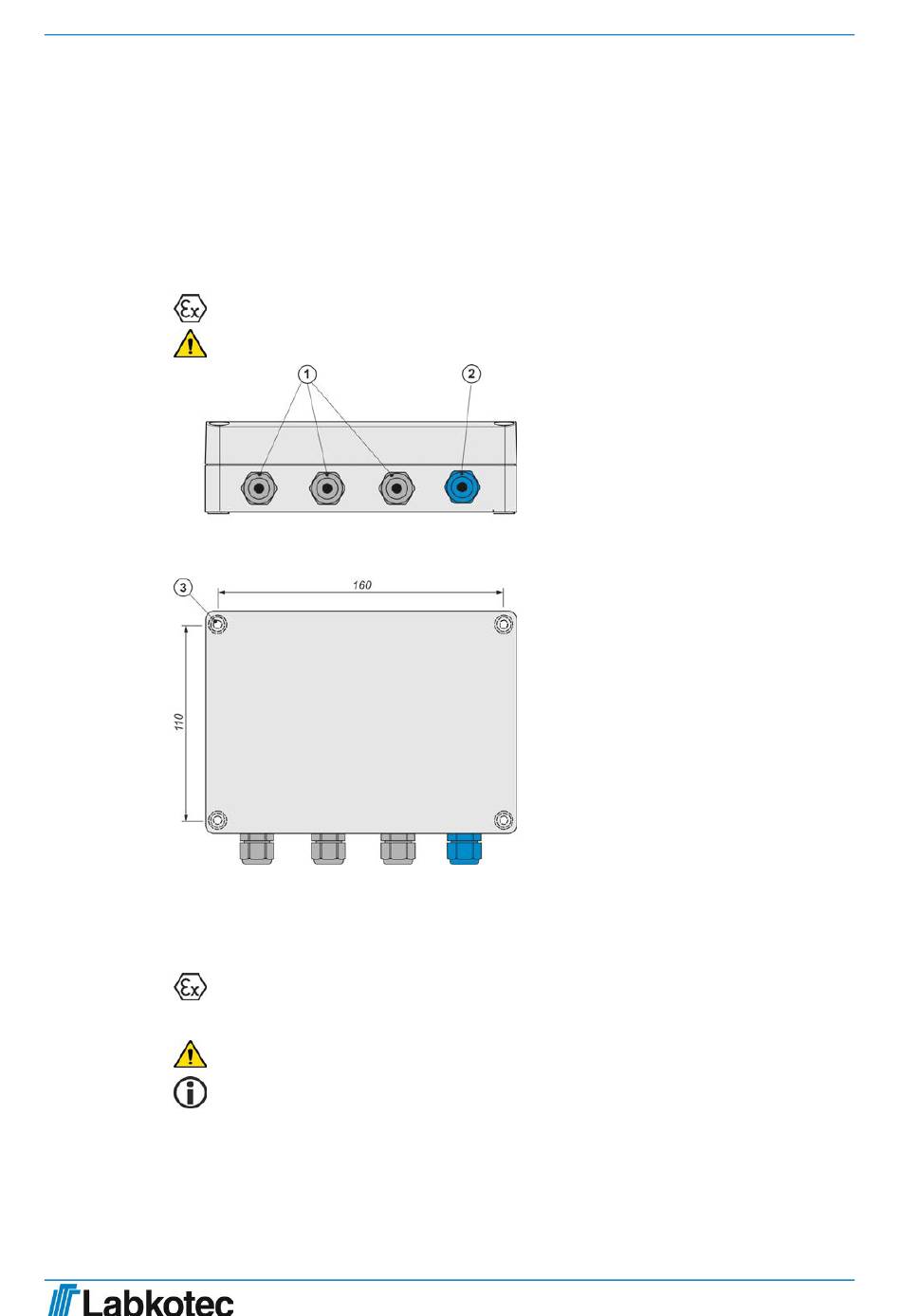

Afbeelding 7. De idSET-34-regeleenheid installeren
4.2
Sensorinstallatie
De regeleenheid moet in een veilige (niet-Ex) ruimte worden geïnstalleerd.
Hoofdstuk lezen Algemene veiligheidsinstructies voor de installatie.
idOil-sensoren kunnen/mogen in een explosieve omgeving zone 0,1 of 2
worden geïnstalleerd. De markeringen mogen niet verwijderdt worden van
de kabels of de sensorframes.
Hoofdstuk Algemene veiligheidsinstructies lezen voor de installatie.
Controleer de juiste installatiediepte van de sensor in de voorschriften van
de betreffende afscheider.
Sensoren kunnen bijvoorbeeld hangend aan hun kabel worden
geïnstalleerd (zie volgende afbeelding). Laat een voldoende lange lengte
van de sensor of verlengkabel in de serviceboring opgerold, zodat u de
sensor eenvoudig kunt manoeuvreren voor inspectie en reiniging.
1 Kabelwartels M16 grijs, 3 st
2 Kabelwartels M16 blauw, 1 st
Bevestigingsgaten Ø4,5 mm, 4
3
st.
Installatie afmetingen 160 x
110 mm
DOC001912-NL-3
12/44
