2.2 Montage van de sleutelvergrendeling – algemeen
Voor de montage van de sleutelvergrendeling is een speciale kit DF000067 beschikbaar.
Bestelnummer montagekit: DF000067 bestaat uit:
bestelnummer
omschrijving
OP100000
Ronis-slot 1 cilinder incl. Sleutel
VA407317
Verb. lat Ronis inschakelas GV
VA407318
Vergrendelingshendel Ronis VA-2 GV
VA427036
Montageplaat Ronis GV
VE040036
Veer pal aardmes
GR040922
Cilindrische schroef DIN 912 M5x25
voldraad
GR041005
Zeskant moer DIN 934 M5
GR071956
Schnorr borgschotelveer Ø M6
GR040929
Cilindrische
voldraad
GR041306
Kraagmoer RIPP CL10 M6
GR041106
Borgmoer nylon ring DIN 985 M6
GR040707
Verzonken sleufschroef DIN 7991 M5x35
OP402100
2 hulpcontacten R/PL2/hendel
GR041105
Borgmoer nylon ring DIN 985 M5
GR041108
Borgmoer nylon ring DIN 985 M8
GR041505
Vlakke sluitring DIN 125 Ø M5

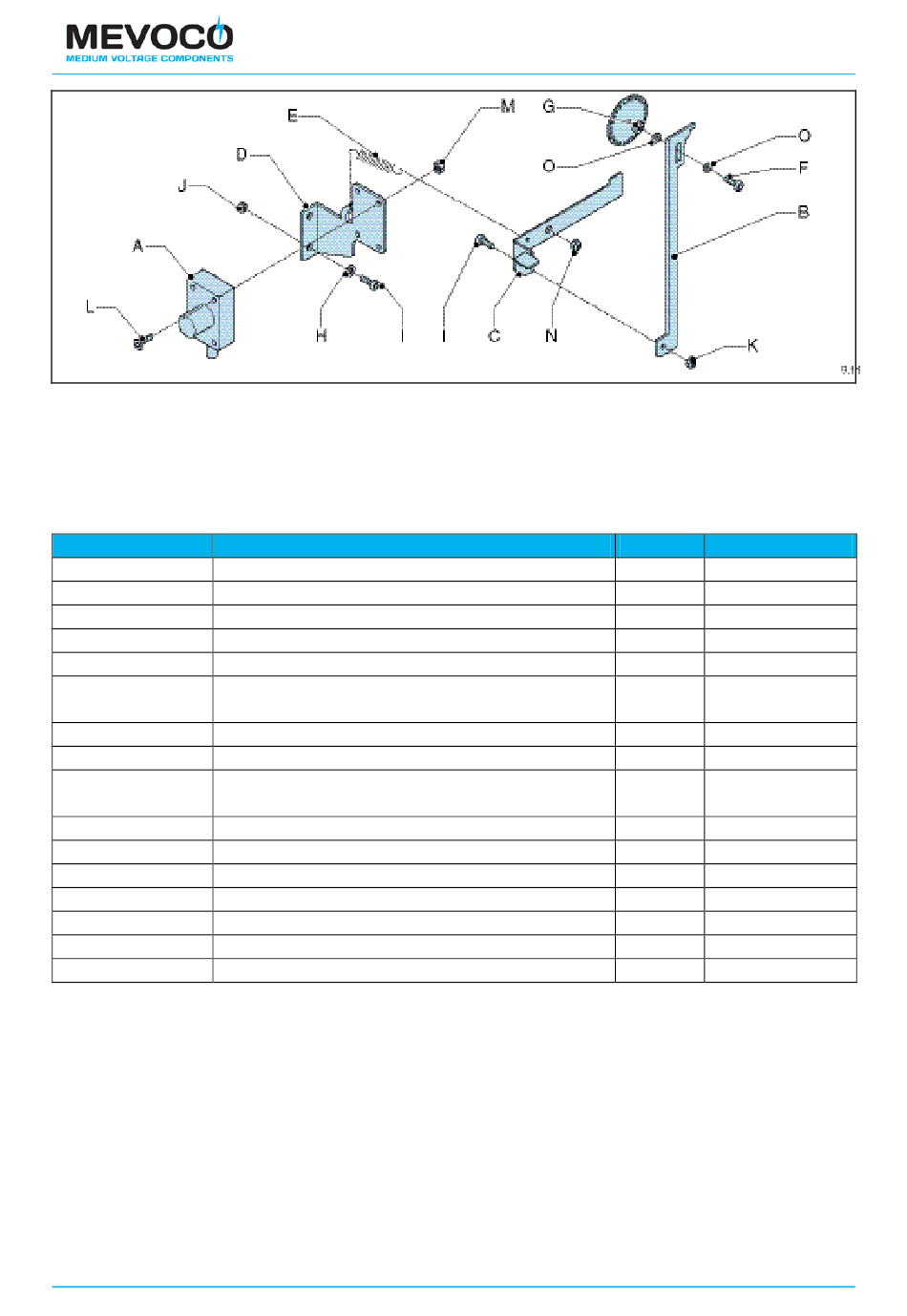

2.3 Montagevoorschrift voor de basissteun:
• Monteer de steun VA427036 (D) zoals aangeduid op de tekening met de cilindrische
schroeven (I), borgschotelveer (H) en de RIPP-bouten (J).
• Monteer het Ronisslot op de geplaatste steun met de verzonken schroeven (L) en de
borgmoeren (M).
• Monteer de vergrendelhefboom (C) met de borgmoer M8 (N).
• Monteer de vergrendelhefboom (C) te samen met de verbindingslat (B) met een
cilindrische schroef (I) en de borgmoer (K).
• Haak de veer (E) tussen de twee stukken zoals aangeduid op de tekening.
2-2
schroef
DIN
912
aantal
pos. nr
1
fig. 9.11 A
1
fig. 9.11 B
1
fig. 9.11 C
1
fig. 9.11 D
1
fig. 9.11 E
2
fig. 9.11 F
1
fig. 9.11 G
2
fig. 9.11 H
M6x16
3
fig. 9.11 I
3
fig. 9.11 J
5
fig. 9.11 K
4
fig. 9.11 L
1
4
fig. 9.11 M
1
fig. 9.11 N
1
fig. 9.11 O
DW702115
