BELEGGING
Deze boiler mag niet buiten geïnstalleerd worden. Kies de
best geschikte plaats op basis van de positie van de ketel en
de nabijheid van de distributie van sanitair warm water om de
temperatuurverliezen in de leidingnetwerken te beperken en
drukverliezen te minimaliseren.

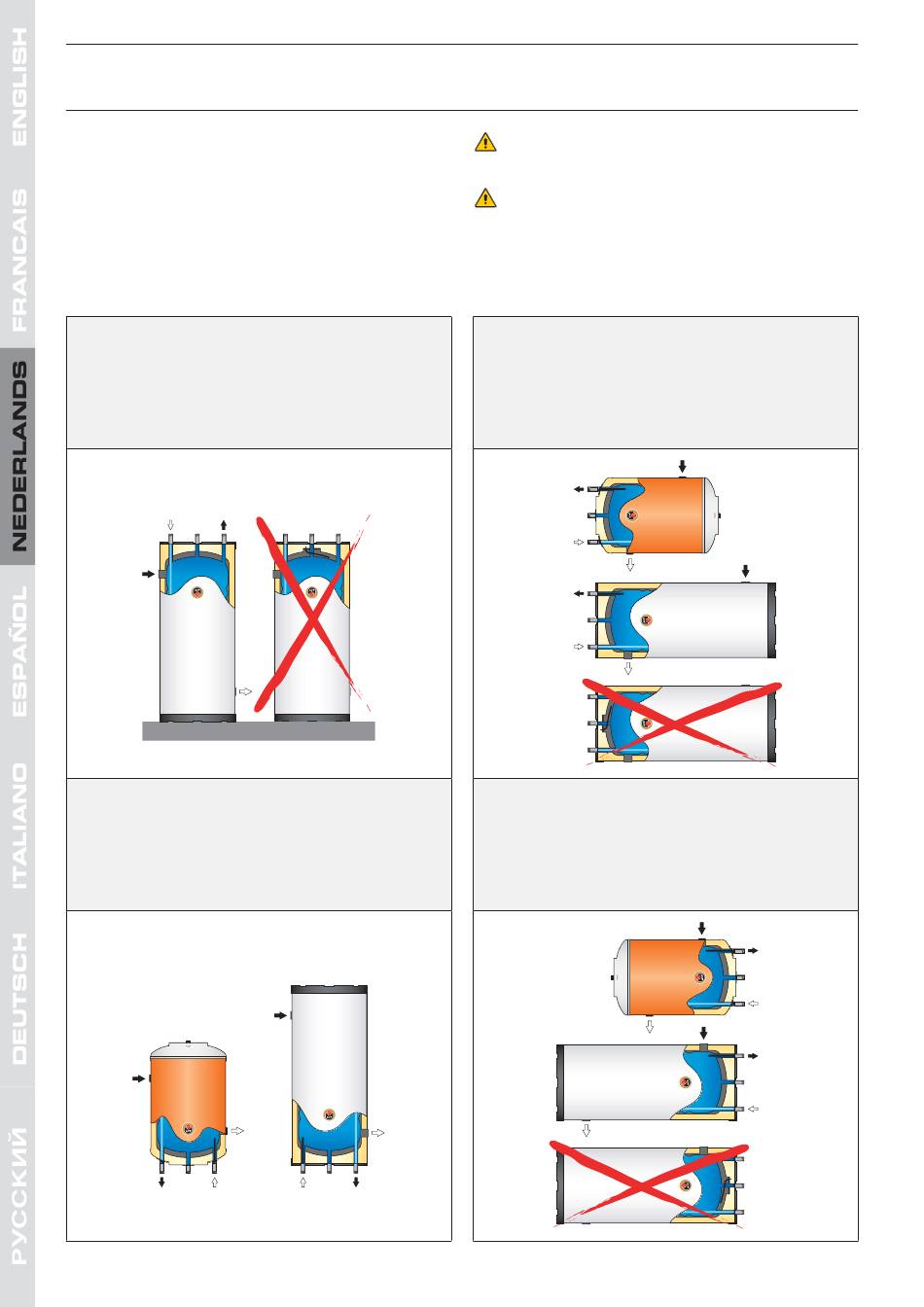

De boiler mag zowel vloer als wand geïnstalleerd worden.
Boiler voor staande plaatsing op de vloer, of aan de wand met
de voorziene muurhaken.
Vloer plaatsing:
uitsluitend voor de HL modellen.
1. Het koud water toevoer moet aangesloten worden op de
aansluiting met de lange kunststof buis (zie schema hieronder).
2. In deze instelling wordt de straalbreker niet gebruikt.
HL
Verticale wandinstelling met sanitaire aansluiting onderaan:
1. De boiler aan de wand bevestigen met de voorziene wandhaken.
2. De staalbreker in de koud water aansluiting plaatsen (zie schema
hieronder).
ECO
661Y0400.F
PRE-INSTALLATIE
HLE
HL / HLE
NL • 6
De HLE modellen moeten altijd met de elektrische
weerstand onderaan geplaatst worden
onderaan)
Bij horizontale plaatsing zullen de sanitaire wam water
prestaties voor de piekdebieten en deze tijdens het
eerste uur beperkt zijn. Het is dus raadzaam bij deze
toepassing een grotere boiler te voorzien.
Horizontale wandinstelling met sanitaire aansluiting links:
1. De boiler aan de wand bevestigen met de voorziene wandhaken.
2. De lange kuststof buis, als het nodig is, verplaatsen naar onderste
sanitaire aansluiting (zie schema hieronder).
3. De staalbreker in de warm water aansluiting plaatsen (zie schema
hieronder).
ECO
HL
HLE
Horizontale wandinstelling met sanitaire aansluiting rechts:
1. De boiler aan de wand bevestigen met de voorziene wandhaken.
2. De lange kuststof buis, als het nodig is, verplaatsen naar onderste
sanitaire aansluiting (zie schema hieronder).
3. De staalbreker in de warm water aansluiting plaatsen (zie schema
hieronder).
(sanitaire aansluiting
ECO
HL
HLE
