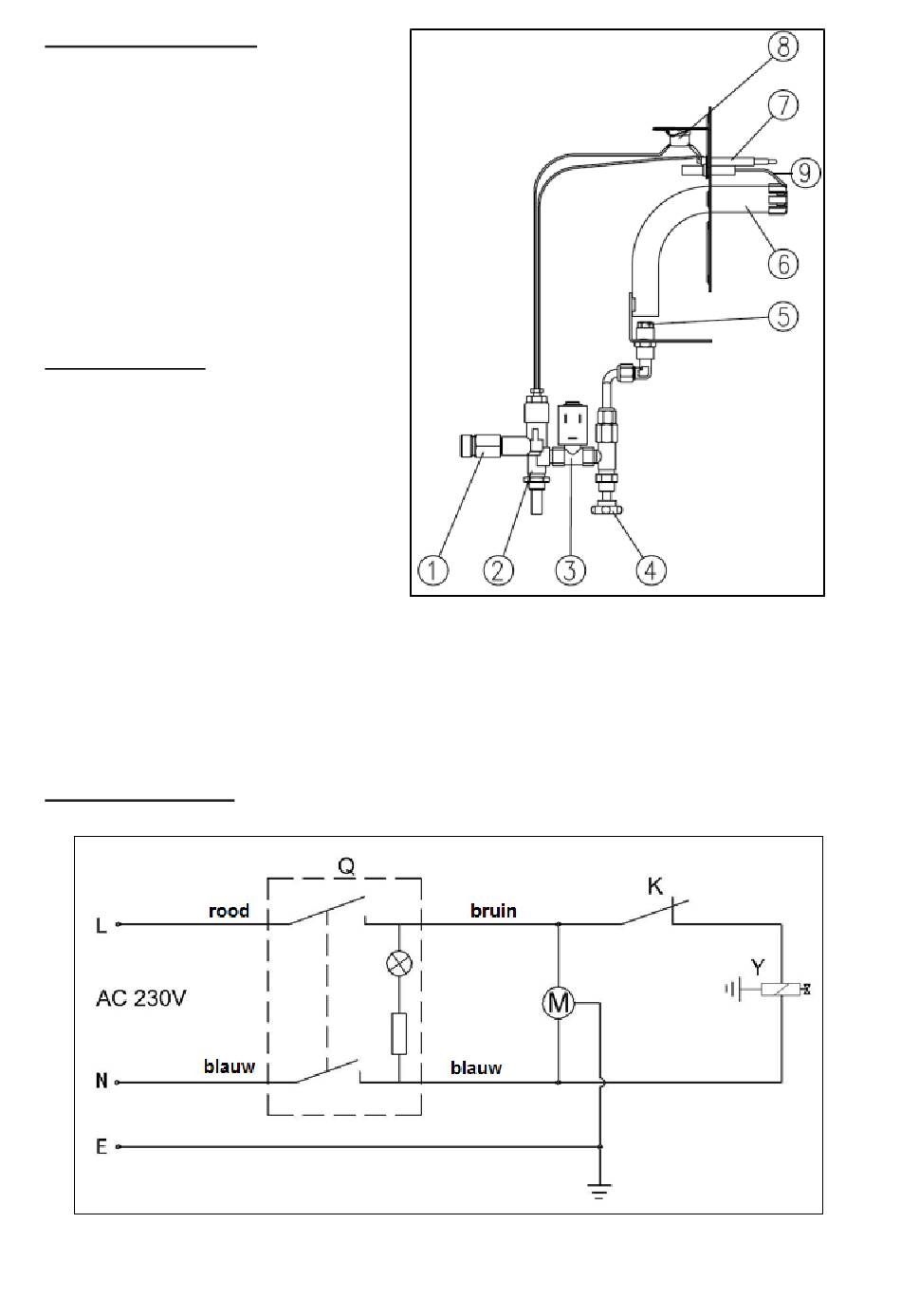

Gasaanvoer circuit
1. Aansluitmoer gastoevoer
2. Gasklep
3. Elektromagnetisch ventiel
4. Regelknop
5. Gasnozzle
6. Branderkop
7. Thermokoppel
8. Oververhittingsbeveiliging
9. Bougie
Werkingsprincipe:
Wanneer de kachel is aangesloten op
de gasvoorziening, passeert het gas
achtereenvolgens
de
volgende
onderdelen:
1. gastoevoer opening
2. gasklep
3. elektromagnetisch ventiel
4. regelknop
5. gasnozzle
6. branderkop, waar het wordt ontstoken door een vonk van de bougie (9)
7. thermokoppel, dat wordt verhit door de warmte van het verbrande gas
8. oververhittingsbeveiliging
(aangestuurd
door
het
thermokoppel),
dat
het
elektromagnetische ventiel in de gasklep regelt.
Elektrisch circuit
10
