Aarding
Goede aarding is een essentieel punt om het systeem
veilig te houden.
Om het risico van vonken door statische elektriciteit te
verminderen, moet de pomp goed geaard worden. Volg
de plaatselijk geldende aardingsvoorschriften die voor
dit soort apparatuur en deze omstandigheden gelden.
De volgende onderdelen moeten in ieder geval geaard
zijn:
D Pomp: Gebruik een aarddraad en aardklem, zoals
afgebeeld in Afb. 1.
D Materiaalslangen: gebruik uitsluitend elektrisch
geleidende slangen.
D Luchtcompressor: Volg de aanbevelingen van de
fabrikant.
D Luchtcompressor: Volgens plaatselijk voorschrift.
D Om doorlopende aarding te handhaven bij het spoelen
of bij het ontlasten van de druk, moet u altijd een metalen
gedeelte van het doseerventiel stevig tegen een geaarde
metalen emmer houden, en dan pas de trekker van de
kraan indrukken.
Voor vaste installatie
B
A
K
Afb. 2
6
308883
Installatie
Om de pomp te aarden moet u de aardingsschroef (Z)
verwijderen en door het oog van de ringklem steken aan
het uiteinde van de massadraad (Y). Bevestig de massa-
schroef weer terug op het uiteinde en draai hem stevig
vast. Sluit het andere uiteinde van de massadraad aan
op een geaarde massa. Zie Afb. 1. Bestel onderdeel-
nr. 222011 voor de massadraad en de klem.
Z
Afb. 1
G
J
C
F
H
13 mm
04191C

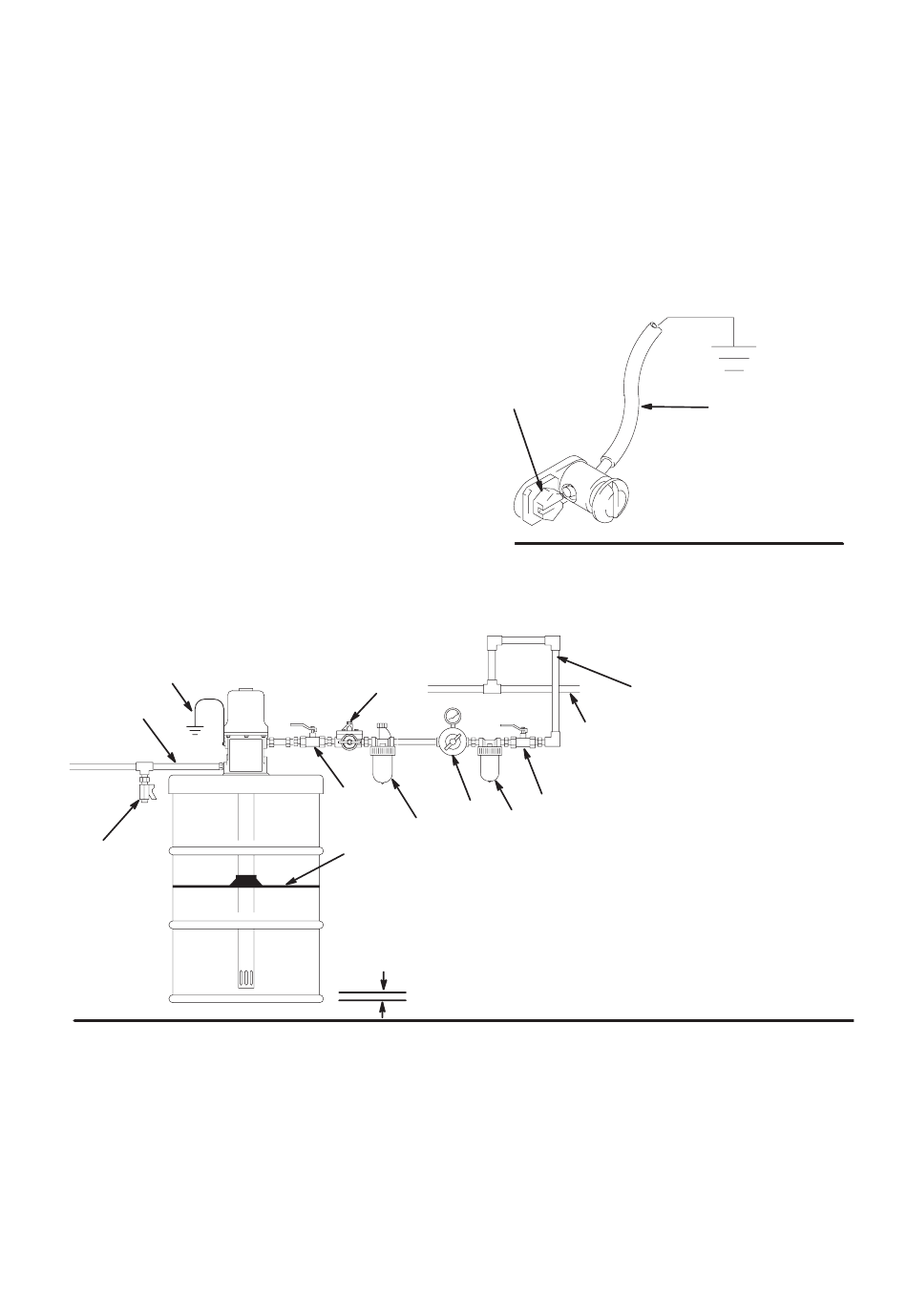

Aanbevolen configuratie voor
de luchtleiding om vocht in de
D
pomp te beperken.
VERKLARING
J
A
Materiaalafgifteleiding
E
B
Massadraad pomp (vereist)
C
Luchtregelaar met manometer
D
Hoofdleiding perslucht
E
Luchtfilter
F
Luchtleidingsmeertoestel
G
Snelheidsbegrenzer van de pomp
H
Volgerplaat
J
Zelfontlastende luchtkranen (vereist)
K
Materiaalontlastkraan
Y
TI1052
