1 Inleiding De gebruiksaanwijzing is bestanddeel van het apparaat� Deze is bedoeld voor deskundige personen zoals bedoeld in de EMC-richtlijn, laagspanningsrichtlijn, machinerichtlijn en veiligheidsvoorschriften� De gebruiksaanwijzing bevat aanwijzingen voor het correcte gebruik van het product� Lees voor het gebruik deze gebruiksaanwijzing door om vertrouwd te raken met de toepassingsvoorwaarden, de installatie en het in bedrijf stellen�...
2 Veiligheidsaanwijzingen • Volg de informatie in de gebruiksaanwijzing op� • Wanneer de instructies of normen niet in acht worden genomen, met name bij ingrepen in en/of veranderingen aan het apparaat, is elke aansprakelijkheid en garantie uitgesloten� • Het apparaat mag uitsluitend door een elektromonteur die geschoold is in de veiligheidstechniek worden gemonteerd, aangesloten en in bedrijf gesteld�...
1 veilige AS-i module AC505S, 1 originele gebruiksaanwijzing Wanneer een van de genoemde bestanddelen niet aanwezig of beschadigd zijn, neem dan s�v�p� contact op met een van de ifm-filialen� 4 Gebruik volgens de voorschriften De veilige AS-i module bevat veiligheidsgerelateerde schakeltoestanden, bijv�...
Afhankelijk van welke veiligheidscomponenten worden gekozen, kan het hele veiligheidssysteem ook in een lager performance level PL of veiligheidsintegriteitsniveau SIL worden ingedeeld! 5 Functiebeschrijving en aansluitaanwijzingen Neem hiervoor ook alle informatie in de beschrijving van de configuratiesoftware (bijv. E7040S) en de gebruiksaanwijzing van de veiligheidsmonitor in acht. In deze documenten vindt u alle nodige aanwijzingen voor de installatie, de configuratie, het gebruik en het onderhoud van AS-i - Safety at Work Systems�...
Onderhoudsvoorwaarden Er wordt op gewezen dat er minimaal één keer per jaar een test moet worden uitgevoerd voor de veiligheidsfunctie� Hiervoor moeten alle aangesloten schakelaars individueel worden gecontroleerd� 6 Montage ► Plaats de gele vlakkabel (bijv. E74000) zorgvuldig in de onderkant. Om de aangegeven beschermklasse IP 67 na te leven: ►...
Richting van vlakkabel in leve- ringstoestand Plaats de gele AS-i vlakkabel zorgvuldig in de profielgroef� Monteer de bovenkant� Vergrendel het apparaat�...
Pagina 9
Met de meegeleverde onderkant kan de vlakkabel in drie richtingen worden gelegd� Plaats de vlakkabelgeleiding (1) overeenkomstig voor de gewenste richting�...
Instellingen op de onderkant Kies overeenkomstig de gewenste richting van de vlakkabel (→) een positie: 1, 2 of 3� A = leveringstoestand...
Pagina 11
Instellingen op de bovenkant Stel dan op de bovenkant de gekozen positie in� Draai daarvoor de driehoek naar het overeenkomstige cijfer (afbeelding D1 en D2). Gebruik gereedschap, bijv� een schroevendraaier (afbeelding D1) of de geel-zwarte kabelgeleiding (afbeelding D2).
Pagina 12
Apparaat openen Open het apparaat zoals is afgebeeld met gereedschap (bijv� een schroeven- draaier). Plaats de AS-i vlakkabel zorgvuldig, de vlakkabel moet ca� 15 cm recht liggen�...

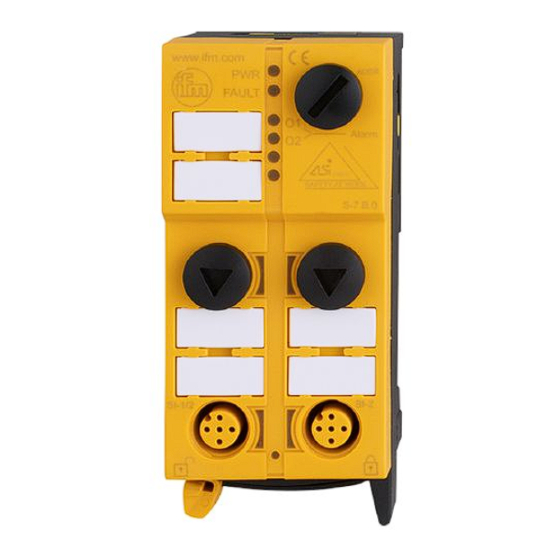

7 Bedienings- en weergave-elementen SI-1 SI-2 1: Adresseerinterface 2: 2 bussen M12 3: LED's 4: tekstvelden 8 Elektrische aansluiting ► Installatie spanningsvrij schakelen� Schakel indien nodig tevens onafhankelijk gevoede relais-belastingkringen uit� Sluit in- en uitgangen niet aan met een extern potentiaal� Gebruik schakelcontacten met •...
M12-bussen Bus SI-1/2 Bus SI-2 SI-1/2 SI-2 / pen / pen I-2 (n) Voeding I+ Ingang I-1(p) I-1 (p) Voeding I- Ingang I-2(n) niet bezet 8.1 Mechanische contacten De aan te sluiten schakelcontacten moeten geschikt zijn als opener conform IEC / EN 60947-5-1 bijlage K� Er moeten twee gedwongen of twee afhankelijke schakelcontacten op de bus SI-1/2 worden aangesloten�...
Geen van de aansluitpennen mag op een extern potentiaal worden aan- gesloten omdat ze galvanisch zijn verbonden met de AS-i kabel� Attentie: de bedrading is van invloed op het performance level PL of het veiligheidsintegriteitsniveau SIL dat kan worden bereikt� Er is voldaan aan de eisen van performance level d conform EN ISO 13849- 1 / SIL 2 (EN 62061).
10 Bedrijf Voorkom vuil- en stofophopingen op de onder- en bovenkant om het sluitmechanisme niet te hinderen� 1: LED groen PWR 2: LED rood FAULT 3: LED rood O1/O2, alarm-LED's 4: LED's geel ingangen LED toestand/ Bedrijfstoestand naam kleur FAULT Fout in de randapparatuur, rood bijv�...
De LED-indicatoren zijn geen betrouwbare informatie� Overbelasting van en kortsluiting bij de ingangstoevoer worden gemeld aan de AS-i master (versie 2.1) via de vlag 'Periphery Fault' in het statusregister. 10.1 Databits Databit Ingang SI-2 SI-2 SI-1 SI-1 Uitgang LED-alarm O-2 LED-alarm O-1 De uitgangsbits D0 en D1 werken alleen op de rode alarm-LED's aan de voorkant (O-1/O-2) en kunnen voor signaleringsdoeleinden direct op de module worden...
10.2 Parameters Met deze module is het mogelijk de actuele moduleparameters uit te lezen� De module geeft aan welke van de 2 aan te sluiten schakelcontacten geopend is als de veiligheidsfunctie wordt gebruikt� Deze parameterinformatie is echter geen bestanddeel van de veilige AS-i overdracht�...
11 Maattekening 12 Technische gegevens AC505S 2 veilige ingangen / 2 niet veilige LED-uitgangen Bedrijfsspanning 26,5 ��� 31,6 V DC Opgenomen stroom ≤ 280 mA Ingangen Bedrading DC PNP, DC NPN Voeding uit AS-i Kortsluitingsherkenning Ingangsstroom typ� 12 mA Dwarssluitingsherkenning...
Beschermklasse IP 67 AS-interface / Versie 2�11 en 3�0 / uitgebreide adresseermodus mogelijk AS-i profiel S-7�B�0 I / O configuratie / ID-code 7 [hex] / B�0 [hex] AS-i certificaat in voorbereiding Maximaal aantal safety modules per master Omgevingstemperatuur -25 ��� +55 C EN 62026-2 Materialen behuizing Afmetingen behuizing...
14 Onderhoud, reparatie en afvoer Bij deskundig gebruik zijn er geen maatregelen voor onderhoud en reparatie noodzakelijk�Het apparaat mag alleen door de fabrikant worden gerepareerd� Voer het apparaat na gebruik milieuvriendelijk af conform de geldige nationale voorschriften� 15 Begrippen en afkortingen Performance Level Vermogen van veiligheidsge- relateerde onderdelen, om een...
