Daikin KDDP55D160 Installatiehandleiding pagina 2
LEES DEZE INSTRUCTIES ZORGVULDIG VOOR DE INSTALLATIE.
BEWAAR DEZE HANDLEIDING OP EEN PLAATS WAAR U ZE KUNT TERUGVINDEN VOOR LATERE NASLAG.
Voorzichtig
Lees de volgende veiligheidsmaatregelen zorgvuldig door voordat u met de installatie begint en volg de instructies om de veiligheid tijdens de
werkzaamheden te garanderen.
● Gebruik de voorziene of gespecifi ceerde onderdelen om de producten te installeren. Anders kan er een lek ontstaan of kan het product vallen.
● Controleer na installatie of er geen abnormaliteit is tijdens het proefdraaien.

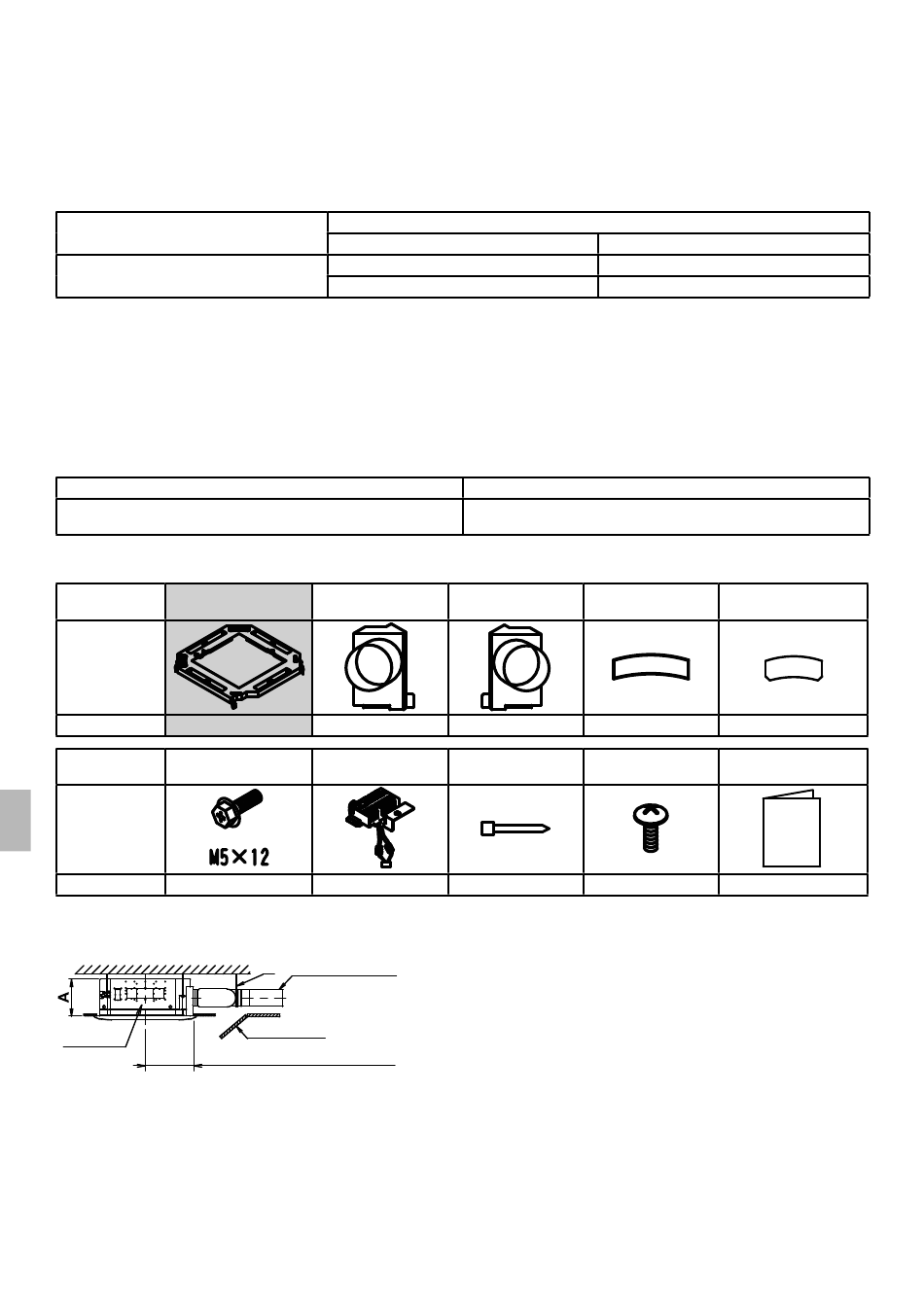

Tabel met combinaties
Kitnaam
KDDP55D160-2
Opmerkingen
● Deze kit kan worden geïnstalleerd op de airconditioner van het type cassette met montage aan plafond.
● Controleer voor installatie de naam van de binnenunit aan de hand van de bovenstaande tabel.
● Raadpleeg de installatiehandleiding voor de binnenunit en de montageprocedure voor het sierpaneel tijdens de installatie.
● Wanneer u een leidingventilator installeert, gebruik dan een bekabelingsadapter (EKRP1C12) en koppel deze aan de ventilator van de binnenunit.
VOORZICHTIG
Stel het debiet van de inlaatlucht van de binnenunit zo in dat deze minder dan 10% trager is.
● Installeer altijd het voorziene sensorsamenstel.
De aanbevolen leiding voor aansluiting ter plaatse wordt weergegeven in de onderstaande tabel.
Naam onderdeel
Flexibele leiding
(Normale diameter D150)
Onderdelen
Controleer of uw kit over de volgende onderdelen beschikt. (Gearceerde deel is afzonderlijk verpakt.)
Naam
Aanzuigkamer
Vorm
Hoeveelheid
Naam
Schroef
Vorm
Hoeveelheid
1. Selectie van locatie en toegangsdeur
(1) Raadpleeg de volgende afbeelding om de montagepositie te selecteren (eenheid: mm).
Binnenunit
455 mm (plafondopeningsruimte)
1
Verbindingskamer
(links)
1
1
Sensorsamenstel
4
1
*1
Leiding (ter plaatse
te voorzien)
Inspectieluik
Relevante naam van de binnenunit en paneelnaam
SPLIT
Sierpaneel
K-FDS151D (1 m)
K-FDS152D (2 m)
Verbindingskamer
Afdichtmateriaal
(rechts)
1
Klem
Schroef (voor sensor)
2
Model
FCAG-B, FCAHG-H, FXFQ-B
BYCQ140-E
Onderdeelnummer
K-FDS153D (3 m)
K-FDS154D (4 m)
Vochtabsorberende tape
A - B
2
Installatiehandleiding
(deze handleiding)
1
Verse luchtinlaatkit - KDDP55D160-2
2
1
