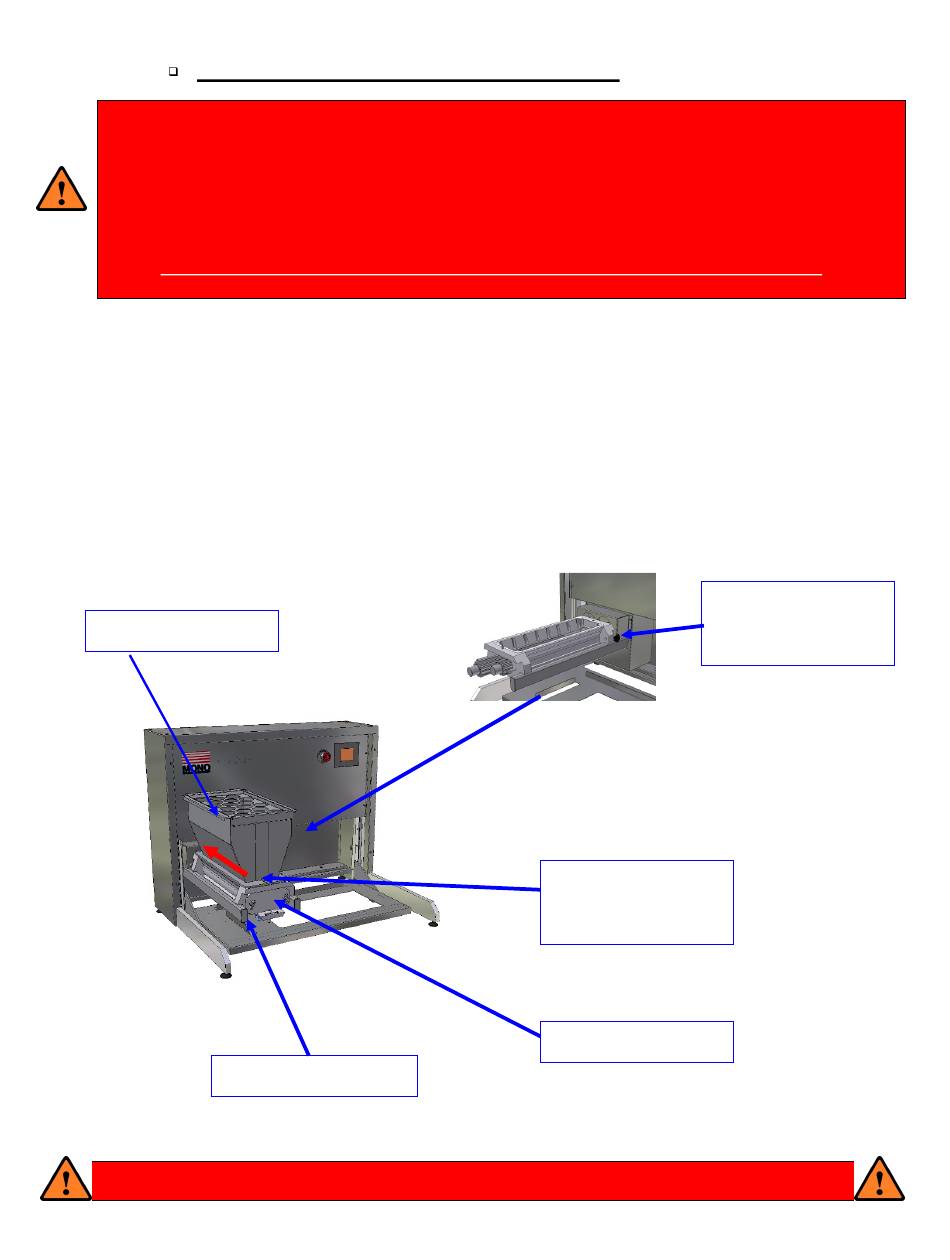

9a MONTAGE VAN DE TRECHTER
VOORZICHTIGHEID IS GEBODEN BIJ DE MONTAGE VAN DE TRECHTER- EN DE
AANGEZIEN DEZE BIJ SOMMIGE MODELLEN MEER DAN 25 KG WEGEN.
Ze dienen door twee personen te worden opgetild, ofwel
dienen ze ontmanteld te worden in kleinere componenten, terwijl ze nog gemonteerd zijn
ZORG ERVOOR DAT DE VLOER RONDOM HET APPARAAT SCHOON IS.
Teneinde het gewicht en het volume te reduceren, dient de volledige trechter-module in
twee fasen gemonteerd te worden- eerst dient de pomp-module op de steunstangen
gemonteerd te worden, waarna de vultrechter op de pomp-module gemonteerd wordt.
Lijn de aandrijvingsrol van de pomp-module manueel op met de aandrijfas op het
1
apparaat.
Monteer de trechter op de pomp-module en zet deze vast met vleugelmoeren.
2
Schuif de trechter op de steunstangen tot deze aansluit op het apparaat.
3
Schroef vergrendelingsknop van de trechter handvast.
4
VULTRECHTER
STEUNSTANGEN
GEBRUIK HET APPARAAT NIET ZONDER DAT ER EEN SJABLOON
FG080-Epsilon DUTCH RevA19 21-02-19
POMP-MODULE,
op het apparaat.
VLEUGELMOEREN
VULTRECHTER
(ELK ZIJDE)
POMP-MODULE
VERGRENDELINGSKNOP
TRECHTER
BEVESTIGD IS
20
