1:3
BESCHRIJVING VAN HET VERWARMINGSSYSTEEM
De Alde Compact 3020 HE ketel (Figure 2) is ontworpen om zowel warmte als heet water te produceren.
Het verwarmingssysteem omvat zowel een LPG-brander als elektrische verwarmingselementen en u kunt het systeem
gebruiken met LPG, met elektriciteit of met beide.
Het verwarmingssysteem bestaat uit de keteleenheid en een expansietank, die op de hoogste plaats in het voertuig
is geïnstalleerd. Kijk in de handleiding van uw voertuig waar de expansietank is geplaatst. Het verwarmingssysteem
werkt doordat er hete glycolvloeistof door leidingen en warmteconvectors circuleert, vergelijkbaar met het verwar-
mingssysteem in veel woningen.
Het verwarmingssysteem wordt gemonteerd met een elektrische circulatiepomp van 12 V, die dient om de verhitte
vloeistof te circuleren. Via de bij de vloer van het voertuig geplaatste warmteconvectors wordt de lucht verwarmd door
de hete vloeistof in het systeem. Vervolgens stijgt de lucht op en gaat deze circuleren, zodat de ruimte in uw voertuig
wordt verwarmd. Het verwarmingssysteem is tevens voorzien van een ingebouwde heetwaterketel met een volume
van ca. 8,4 liter vers water.
De LPG-ketel in het verwarmingssysteem kan per half uur ca. 12 liter water met een temperatuur van 40 °C produ-
ceren. Als in plaats van gas de elektrische verwarmingselementen worden gebruikt om het verwarmingssysteem van
energie te voorzien, is de capaciteit iets kleiner. U kunt het verwarmingssysteem gebruiken om het voertuig te verwar-
men zonder de heetwaterketel te vullen.
Het controlesysteem laat u LPG, elektriciteit of beide kiezen als energiebron.
WAARSCHUWING
VARNING
Heet water van temperaturen boven 49 ºC kan ernstige
brandwonden veroorzaken en in extreme gevallen zelfs
AVERTISSEMENT
tot de dood leiden.
WARNUNG
Het verwarmingssysteem kan heet water produceren
met temperaturen tot 85°C.
ADVARSEL
– Maak voor een veilige toepassing gebruik van een
VAROITUS
mengklep die is ingesteld op een temperatuur van niet
meer dan 48 °C.
ADVERTENCIA
AVVERTENZA
WARNUNG

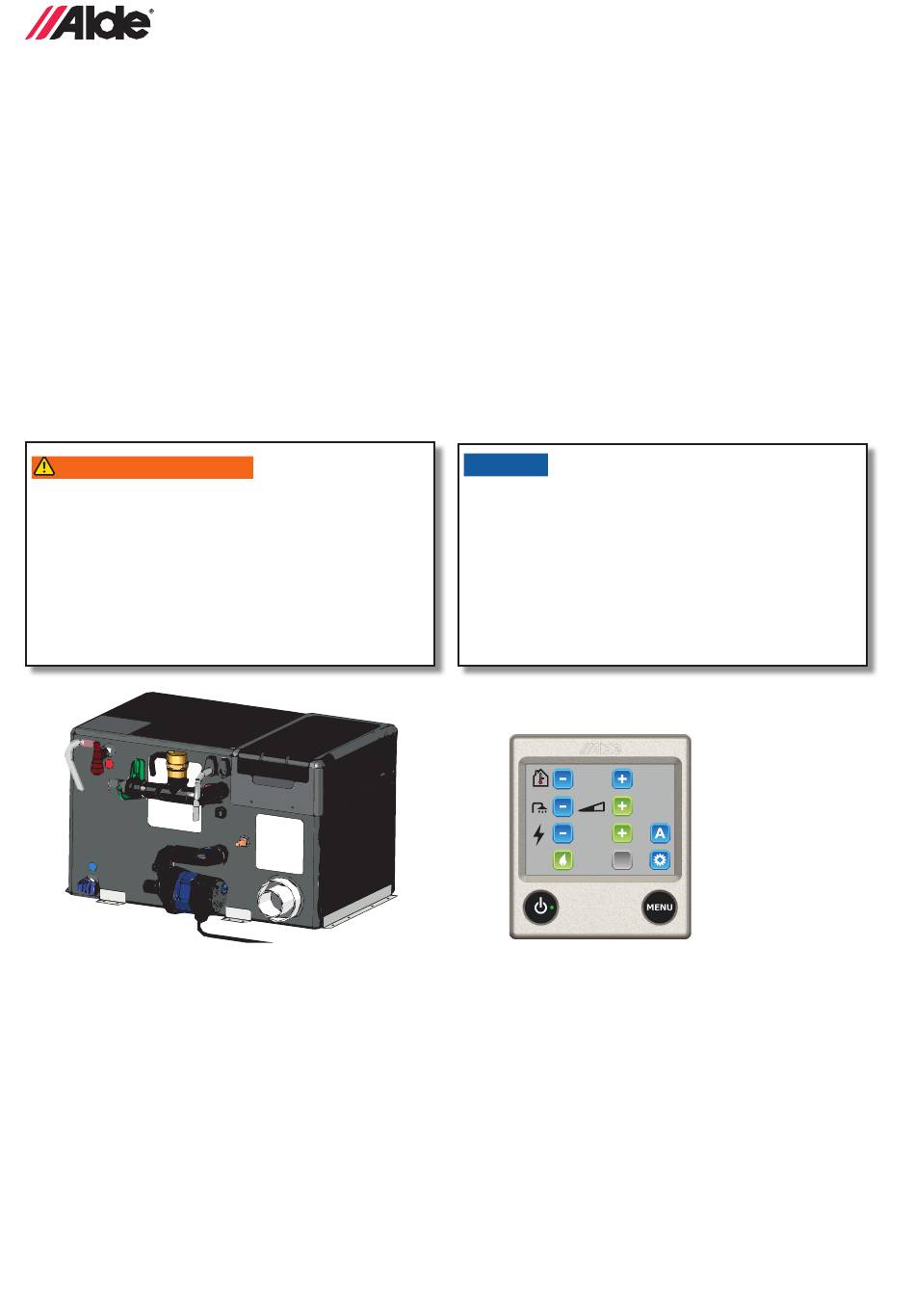

Afbeelding 2. Alde Compact 3020 HE ketel
10
8
GEVAAR VAN
HEET WATER
PAS OP
Het Compact 3020 verwarmingssysteem is ontworpen
voor gebruik met een thermostaatregeling.
Deze handleiding bevat instructies voor de bediening
van het systeem met gebruikmaking van het Alde-
bedieningspaneel 3020 113
(zie Figure 3).
+22°C
1 kW
ACC
Afbeelding 3. Alde-bedieningspaneel 3020 113
